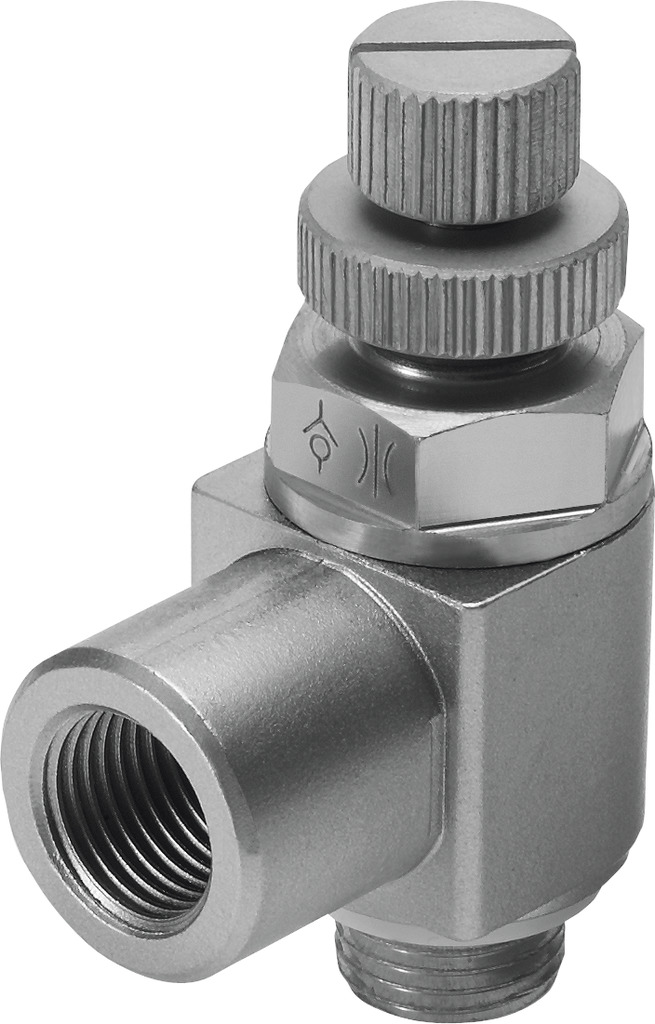

CRGRLA-1/2-B – Tek yönlü akış kontrol valfleri

Açıklama

Valf fonksiyonu : Kısma valfi geri dönüş fonksiyonu
Pnömatik bağlantı 1 : G1/2
Pnömatik bağlantı 2 : G1/2
Çalıştırma türü : manuel
Ayar elemanı : Oluklu vida
Montaj türü : vidalanabilir
Kısma yönünde standart anma debisi : 2100 l/min
Blokaj yönünde standart anma debisi : 1550 l/min … 2200 l/min
Çalışma basıncı : 0.03 MPa … 1 MPa
Çalışma basıncı : 0.3 Bar … 10 Bar
Çalışma basıncı : 4.35 000032 … 145 000032
Ortam sıcaklığı : -20 °C … 80 °C
Denizcilik sınıflandırması : bkz. sertifika
Patlamaya karşı koruma : Sertifikadaki notu dikkate alın Zone 1 (ATEX) Zone 2 (ATEX) Zone 21 (ATEX) Zone 22 (ATEX)
Montaj konumu : herhangi bir
Sembol : 00991452
Döndürülebilirlik : 360 derece/sürekli dönüşe izin verilmez
Kısma yönünde normal debi 0,6-> 0 MPa (6-> 0 bar, 87-> 0 psi) : 4265 l/min
Geri dönüşsüz yönde 0,6-> 0 MPa (6-> 0 bar, 87-> 0 psi) normal debi : 3550 l/min … 4325 l/min
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
LABS uygunluğu : VDMA24364-B2-L
Lityum-iyon bataryaların üretimi için uygunluk : Kütle oranı olarak %1’ten fazla bakır, çinko veya nikel içeren metaller kullanılmaz. Çeliklerdeki nikel, akımsız nikel kaplı yüzeyler, baskılı devre kartları, teller, elektrik konnektörleri ve bobinler dahil değildir
Temiz oda sınıfı : ISO 14644-1 uyarınca Sınıf 4
Depolama sıcaklığı : -10 °C … 40 °C
Gıdaya uygunluk : bkz. Gelişmiş yapı malzemesi bilgisi
Akışkan sıcaklığı : -10 °C … 60 °C
Nominal genişlik : 10.6 mm
Maks. sıkma torku : 40 Nm
Ayar vidası için izin verilen çalıştırma torku : 3 Nm
Ürün ağırlığı : 262.3 Gram
Malzeme hakkında not : RoHS uyumlu
Sızdırmazlık elemanları malzemesi : FPM PVC
İçi boş cıvata malzemesi : yüksek alaşımlı çelik
Ayar vidası malzemesi : yüksek alaşımlı paslanmaz çelik
Döner eklem malzemesi : yüksek alaşımlı paslanmaz çelik
