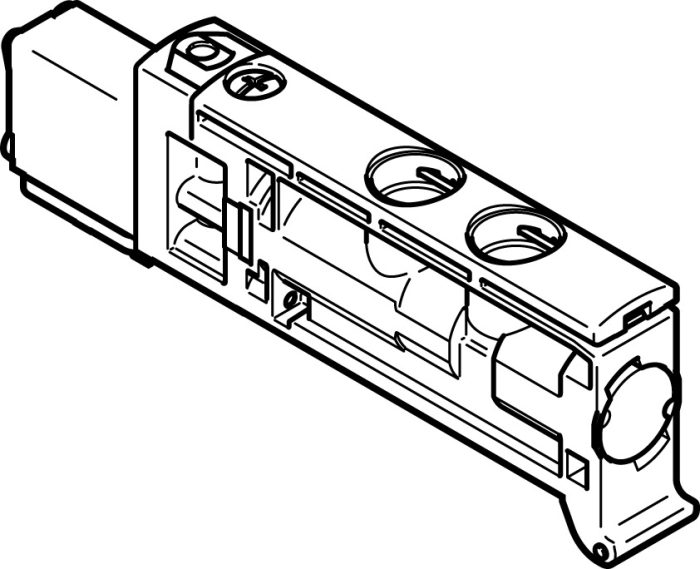

VUVB-ST12-M52-MZD-QX-1T1 – Selenoid valf
- Açıklama
- Değerlendirmeler (0)
Açıklama
Valf fonksiyonu : 5/2 tek bobinli
Çalıştırma türü : elektrikli
Valf boyutu : 12 mm
Standart anma debisi : 240 l/min … 400 l/min
Pnömatik çalışma bağlantısı : QS-4 QS-6
Çalışma basıncı : 0.28 MPa … 0.8 MPa
Çalışma basıncı : 2.8 Bar … 8 Bar
Tasarım : Yay dönüşlü popet valf
Geri alma türü : mekanik yay
Koruma türü : IP65
Nominal genişlik : 4 mm
Hava tahliye fonksiyonu : kısılamaz
Sızdırmazlık prensibi : yumuşak
Montaj konumu : herhangi bir
Manuel kumanda : kilitlemeli basmalı
Kontrol türü : pilot kumandalı
Pilot hava beslemesi : harici
Akış yönü : tersine çevrilemez

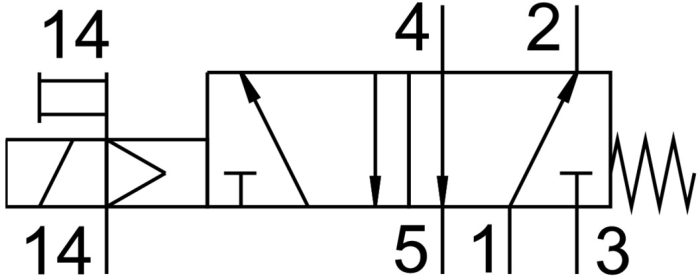

Sembol : 00991009
Çalışma basıncına ilişkin not : Harici pilot havası ile 0 – 0,8 MPa 0 – 8 bar harici pilot havası ile
Kontrol basıncı : 0.28 MPa … 0.8 MPa
Kontrol basıncı : 2.8 Bar … 8 Bar
Kapama anahtarlama süresi : 14 ms
Açma anahtarlama süresi : 6 ms
Devreye girme süresi : 100%
0 sinyalinde maks. pozitif test palsı : 800 µs
1 sinyalide maks. negatif test palsı : 300 µs
Bobin karakteristik değerleri : 24 V DC: 1,0 W
İzin verilen gerilim dalgalanmaları : +/- 10%
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Osilasyon direnci : FN 942017-4 ve EN 60068-2-6’ya göre şiddet seviyesi 1 olan nakliye uygulama testi
Şok direnci : FN 942017-5 ve EN 60068-2-27’ye göre şiddet seviyesi 1 ile şok testi
Korozyon direnci sınıfı KBK : 0 – korozyona maruziyet yok
LABS uygunluğu : VDMA24364-B1/B2-L
Akışkan sıcaklığı : -5 °C … 60 °C
Ses basınç seviyesi : 85 000007
Ortam sıcaklığı : -5 °C … 60 °C
Ürün ağırlığı : 27.5 Gram
Elektrik bağlantısı : bağlantı plakası üzerinden
Montaj türü : bağlantı plakasında
Yardımcı kontrol havası bağlantısı 14 : Bağlantı plakası
Pnömatik bağlantı 1 : Bağlantı plakası
Pnömatik bağlantı 3 : Bağlantı plakası
Pnömatik bağlantı 5 : Bağlantı plakası
Malzeme hakkında not : RoHS uyumlu
Sızdırmazlık elemanları malzemesi : NBR TPE-U(PU)
Gövde malzemesi : PA takviyeli
Piston sürgüsü malzemesi : Dövme alüminyum alaşım
