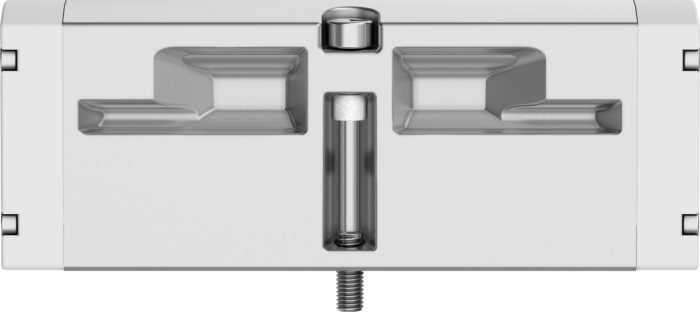

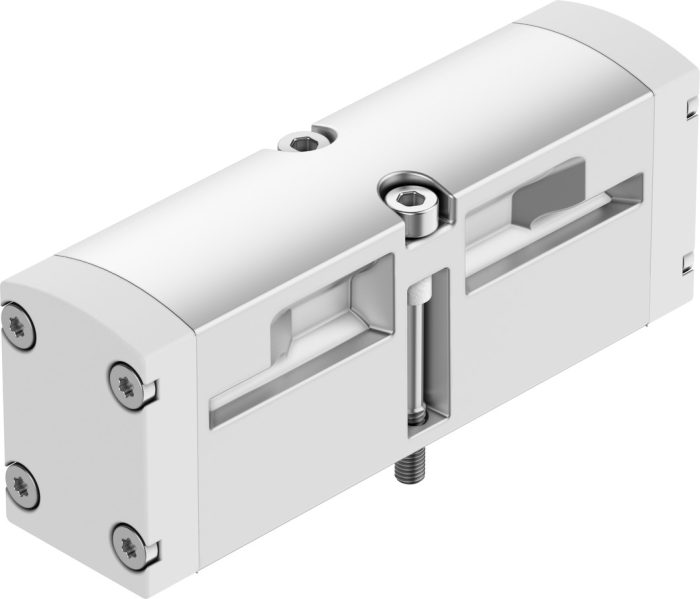

VSPA-B-P53U-A1 – Pnömatik Valf|Hava tetiklemeli valf

Açıklama

Valf fonksiyonu : 5/3 basınçlandırılmış
Çalıştırma türü : pnömatik
Yapı genişliği : 26 mm
Standart anma debisi : 1000 l/min
Pnömatik çalışma bağlantısı : Bağlantı plakası boyutu 26 mm, ISO 15407-1’e göre VDMA 24563’e göre bağlantı plakası boyutu 01 G1/4
Çalışma basıncı : -0.9 Bar … 16 Bar
Tasarım : Piston sürgüsü
Geri alma türü : mekanik yay
Nominal genişlik : 9 mm
Hava tahliye fonksiyonu : kısılabilir
Sızdırmazlık prensibi : yumuşak
Montaj konumu : herhangi bir
Karşılık geldiği norm : ISO 15407-1 VDMA 24563
Kontrol türü : doğrudan
Akış yönü : tersine çevrilebilir
Sembol : 00991022
Örtüşme : pozitif kapsama
Kontrol basıncı : 3 Bar … 10 Bar
Akış valf : 1400 l/min
Tekli bağlantı plakası üzerinde valf debisi : 1100 l/min
Valf akışı, pnömatik olarak bağlantılı : 1000 l/min
Kapama anahtarlama süresi : 32 ms
Açma anahtarlama süresi : 13 ms
Patlamaya karşı koruma : Zone 2 (ATEX) Zone 22 (ATEX)
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK : 0 – korozyona maruziyet yok
LABS uygunluğu : VDMA24364-B1/B2-L
Akışkan sıcaklığı : -10 °C … 60 °C
Bağıl nem : % 0 – 90
Kontrol ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
Ortam sıcaklığı : -10 °C … 60 °C
Valf montajı için maksimum sıkma torku : 1.8 Nm … 2.2 Nm
Ürün ağırlığı : 180 Gram
Kontrol havası bağlantısı 12 : ISO 15407-1’e göre bağlantı plakası boyutu 26 mm
Kontrol havası bağlantısı 14 : Bağlantı plakası boyutu 26 mm, ISO 15407-1’e göre
Pnömatik bağlantı 1 : Bağlantı plakası boyutu 26 mm, ISO 15407-1’e göre
Pnömatik bağlantı 2 : ISO 15407-1’e göre bağlantı plakası boyutu 26 mm
Pnömatik bağlantı 3 : ISO 15407-1’e göre bağlantı plakası boyutu 26 mm
Pnömatik bağlantı 4 : ISO 15407-1’e göre bağlantı plakası boyutu 26 mm
Pnömatik bağlantı 5 : ISO 15407-1’e göre bağlantı plakası boyutu 26 mm
Malzeme hakkında not : RoHS uyumlu
Sızdırmazlık elemanları malzemesi : NBR
Gövde malzemesi : Alüminyum pres döküm
Vida malzemesi : Çelik galvanize
