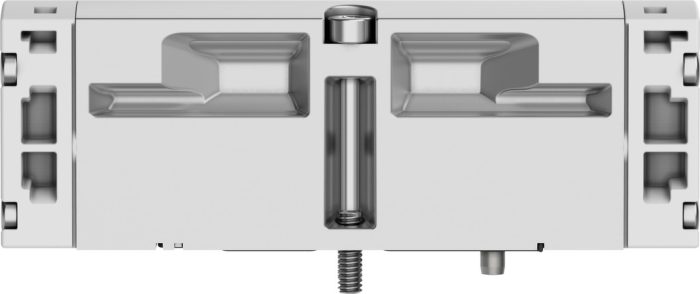

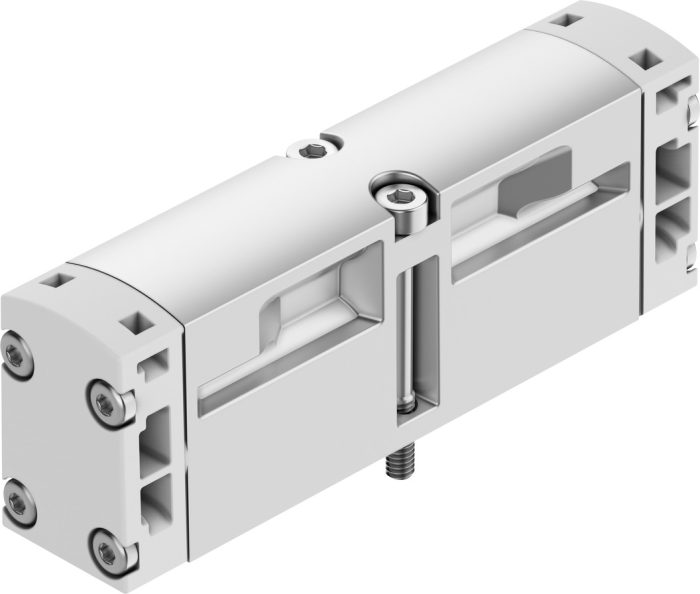

VSPA-B-B52-A2 – Pnömatik Valf|Hava tetiklemeli valf

Açıklama

Valf fonksiyonu : 5/2 çift bobinli
Çalıştırma türü : pnömatik
Yapı genişliği : 18 mm
Standart anma debisi : 550 l/min
Pnömatik çalışma bağlantısı : ISO 15407-1’e göre bağlantı plakası boyutu 18 mm VDMA 24563’e göre bağlantı plakası boyutu 02 G1/8
Çalışma basıncı : -0.9 Bar … 10 Bar
Tasarım : Piston sürgüsü
Nominal genişlik : 5 mm
Hava tahliye fonksiyonu : kısılabilir
Sızdırmazlık prensibi : yumuşak
Montaj konumu : herhangi bir
Karşılık geldiği norm : ISO 15407-1 VDMA 24563
Kontrol türü : doğrudan
Akış yönü : tersine çevrilebilir
Sembol : 00991037
Örtüşme : pozitif kapsama
Kontrol basıncı : 2 Bar … 10 Bar
Akış valf : 750 l/min
Tekli bağlantı plakası üzerinde valf debisi : 550 l/min
Valf akışı, pnömatik olarak bağlantılı : 550 l/min
Değiştirme anahtarlama süresi : 6 ms
Patlamaya karşı koruma : Zone 2 (ATEX) Zone 22 (ATEX)
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK : 0 – korozyona maruziyet yok
LABS uygunluğu : VDMA24364-B1/B2-L
Akışkan sıcaklığı : -10 °C … 60 °C
Bağıl nem : % 0 – 90
Kontrol ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
Ortam sıcaklığı : -10 °C … 60 °C
Valf montajı için maksimum sıkma torku : 0.9 Nm … 1.1 Nm
Ürün ağırlığı : 80 Gram
Kontrol havası bağlantısı 12 : ISO 15407-1’e göre bağlantı plakası boyutu 18 mm
Kontrol havası bağlantısı 14 : ISO 15407-1’e göre bağlantı plakası boyutu 18 mm
Pnömatik bağlantı 1 : ISO 15407-1’e göre bağlantı plakası boyutu 18 mm
Pnömatik bağlantı 2 : ISO 15407-1’e göre bağlantı plakası boyutu 18 mm
Pnömatik bağlantı 3 : ISO 15407-1’e göre bağlantı plakası boyutu 18 mm
Pnömatik bağlantı 4 : Bağlantı plakası boyutu 18 mm, ISO 15407-1’e göre
Pnömatik bağlantı 5 : ISO 15407-1’e göre bağlantı plakası boyutu 18 mm
Malzeme hakkında not : RoHS uyumlu
Sızdırmazlık elemanları malzemesi : NBR
Gövde malzemesi : Alüminyum pres döküm
Vida malzemesi : Çelik galvanize
