VEVM-S1-27-B-C-F-1T1L – Valf

Açıklama

Valf boyutu : 27 mm
Izgara ölçüsü : 28 mm

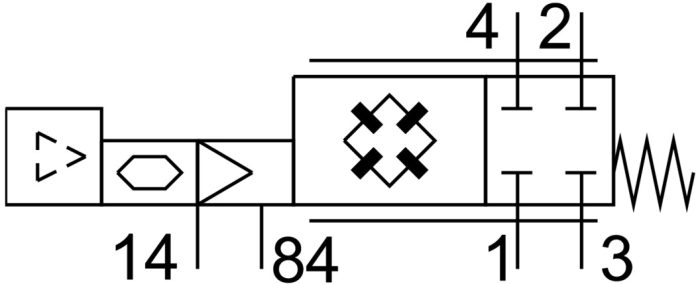

Sembol : 00995604
Valf fonksiyonu : Motion uygulaması aracılığıyla atanabilir
Tasarım : Piston yuvası
Sızdırmazlık prensibi : yumuşak
Çalıştırma türü : elektrikli
Kontrol türü : pilot kumandalı
Geri alma türü : mekanik yay
Montaj konumu : herhangi bir
Hava tahliye fonksiyonu : kısılamaz
Pilot hava beslemesi : harici
Vakum uygunluğu : evet
Akış yönü : tersine çevrilemez
Koruma türü : IP65
LABS uygunluğu : VDMA24364 Zone III
Malzeme hakkında not : RoHS uyumlu
Gövde malzemesi : PA
Sızdırmazlık elemanları malzemesi : NBR TPE-U(PU)
Yangın testi malzeme : UL94 HB
Gıdaya uygunluk : bkz. Gelişmiş yapı malzemesi bilgisi
Ürün ağırlığı : 200 Gram
Açma anahtarlama süresi : 8.5 ms
Kapama anahtarlama süresi : 8.5 ms
Nominal genişlik : 4.2 mm
C değeri : 2 000022
Normal debi 0,8-> 0 MPa (8-> 0 bar, 116-> 0 psi) : 1000 l/min
Hava verme standart anma debisi 0,6-> 0,5 MPa (6-> 5 bar, 87-> 72,5 psi) : 450 l/min
Hava tahliyesi standart anma debisi 0,6-> 0,5 MPa (6-> 5 bar, 87-> 72,5 psi) : 480 l/min
Durum göstergesi : Mavi LED = normal durum Kırmızı LED = arıza
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava Soy gazlar
Kontrol ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava Soy gazlar
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün değil Valfte yoğuşmaya izin verilmez
Çalışma basıncı : 0.3 MPa … 0.8 MPa
Çalışma basıncı : 3 Bar … 8 Bar
Çalışma basıncı : 43.5 000032 … 116 000032
Kontrol basıncı : 0.3 MPa … 0.8 MPa
Kontrol basıncı : 3 Bar … 8 Bar
Kontrol basıncı : 43.5 000032 … 116 000032
Çalışma basıncına ilişkin not : 0 – 8 bar harici pilot havası ile Sadece bağlantı 3’te vakum işletimi
Nominal çalışma gerilimi DC : 24 V
İzin verilen gerilim dalgalanmaları : % +/- 25
Devreye girme süresi : 100%
Elektrik güç tüketimi : 2 W
Korozyon direnci sınıfı KBK : 2 – orta derece korozyona maruziyet
Depolama sıcaklığı : -20 °C … 40 °C
Akışkan sıcaklığı : 5 °C … 45 °C
Ortam sıcaklığı : 5 °C … 45 °C
Bağıl nem : % 0 – 90
Pnömatik bağlantı 2 : G1/8
Pnömatik bağlantı 4 : G1/8
Kontrol havası bağlantısı 14 : M5
Pnömatik bağlantı 1 : G3/8
Pnömatik bağlantı 3 : G3/8
Kontrol tahliye havası bağlantısı 84 : M7
Havalandırma açıklığı bağlantı : M7
