SPTW-P6R-G14-VD-M12 – Basınç transmiteri

Açıklama

Sembol : 00991967
Ruhsat : RCM işareti c UL us – Listelenmiş (OL)
CE işareti (bkz. Uygunluk Beyanı) : AB EMC direktifine göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı) : EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
Malzeme hakkında not : RoHS uyumlu
Ölçme büyüklüğü : Bağıl basınç
Ölçüm metodu : Piezodirençli basınç sensörü
Basınç ölçüm aralığı başlangıç değeri : 0 MPa
Basınç ölçüm aralığı başlangıç değeri : 0 Bar
Basınç ölçüm aralığı başlangıç değeri : 0 000032
Basınç ölçüm aralığı bitiş değeri : 0.6 MPa
Basınç ölçüm aralığı bitiş değeri : 6 Bar
Basınç ölçüm aralığı bitiş değeri : 87 000032
Maks. aşırı yük basıncı : 12 Bar
Aşırı yük basıncı : 1.2 MPa
Aşırı yük basıncı : 12 Bar
Aşırı yük basıncı : 174 000032
İşletim ortamı : ISO 8573-1:2010 [-:-:-] uyarınca basınçlı hava Sıvı akışkanlar Gaz akışkanlar
Akışkan sıcaklığı : 0 °C … 80 °C
Ortam sıcaklığı : 0 °C … 80 °C
Doğruluk ±% FS : 1 %FS
Tekrarlama hassasiyeti ± %FS : 0.1 %FS
Analog çıkış : 0,1 – 10 V
Doğrusallık hatası ±%FS : 0.5 %FS
Kısa devre dayanımı : evet
Çalışma gerilimi aralığı DC : 14 V … 30 V
Ters polarite koruması : çalışma voltajı için
Elektrik bağlantısı 1, bağlantı türü : Soket
Elektrik bağlantısı 1, bağlantı teknolojisi : M12x1, EN 61076-2-101’e göre A kodlu
Elektrik bağlantısı 1, kutup/damar sayısı : 4
Elektrik bağlantısı 1, montaj türü : Vida kilidi

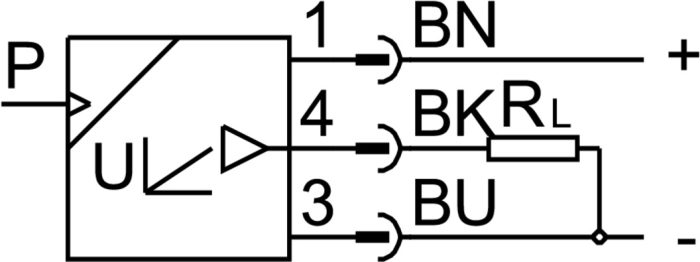

Elektrik bağlantısı 1, bağlantı şeması : 00995386
Soket gövdesi malzemesi : PA
Montaj türü : dişi diş ile aksesuarlarla
Montaj konumu : herhangi bir
Pnömatik bağlantı : G1/4
Ürün ağırlığı : 80 Gram
Gövde malzemesi : PA VMQ (silikon) yüksek alaşımlı paslanmaz çelik
Ortamla temas eden malzemeler : yüksek alaşımlı paslanmaz çelik
Koruma türü : IP67
Korozyon direnci sınıfı KBK : 4 – oldukça yoğun korozyona maruziyet
LABS uygunluğu : VDMA24364 Zone III
