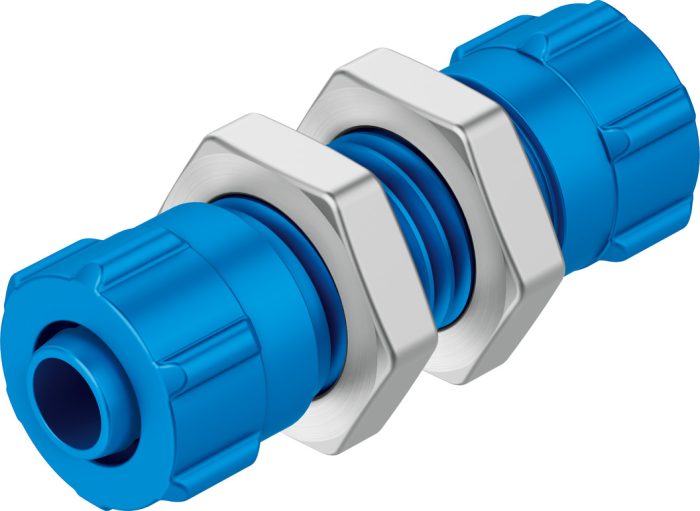

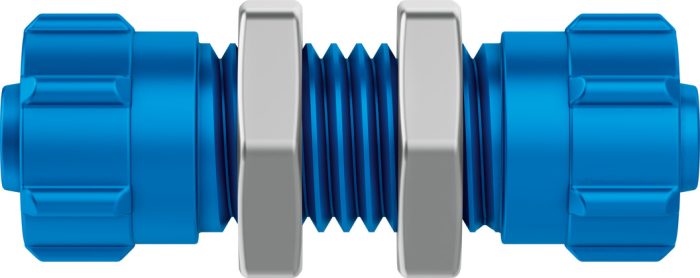

SCK-PK-3 – Perde Geçiş Rakoru (Somunlu Bağlantı)

Açıklama

Nominal genişlik : 2.4 mm
Montaj konumu : herhangi bir
Tasarım : Bölme
Hazne boyutu : 10
Komple sıcaklık aralığı çalışma basıncı : -0.095 MPa … 1 MPa
Komple sıcaklık aralığı çalışma basıncı : -0.95 Bar … 10 Bar
Komple sıcaklık aralığı çalışma basıncı : -13.775 000032 … 145 000032
İşletim ortamı : ISO 8573-1:2010 [7:-:-] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün
Korozyon direnci sınıfı KBK : 1 – korozyona düşük maruziyet
LABS uygunluğu : VDMA24364-B1/B2-L
Ortam sıcaklığı : -10 °C … 60 °C
Pnömatik bağlantı 1 : dış çapı Ø 4 mm olan hortum için Rakor somunlu iç çapı Ø 3 mm olan geçmeli nipel için
Pnömatik bağlantı 2 : dış çapı Ø 4 mm olan hortum için Somunlu iç çapı Ø 3 mm olan geçmeli nipel için
Somun malzemesi : Dövme alüminyum alaşım, eloksallı
Malzeme hakkında not : RoHS uyumlu
Somun malzemesi : Çelik, galvanize
Konnektör malzemesi : Dövme alüminyum alaşım, eloksallı
