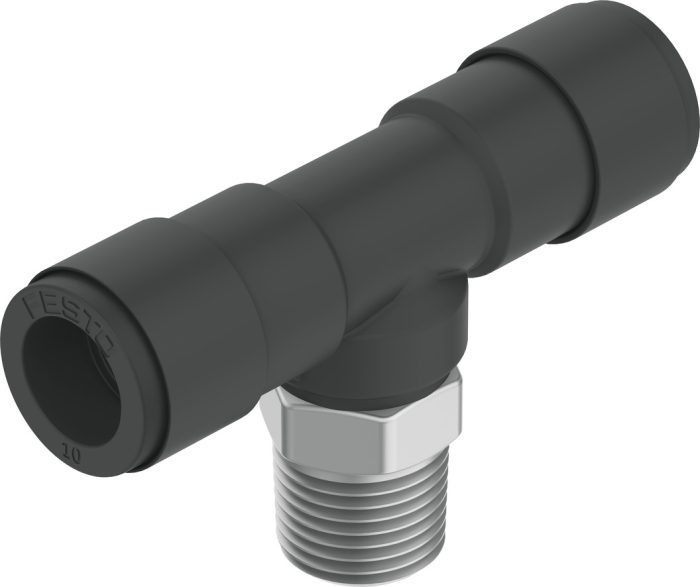

QST-V0-1/4-8 – T-Çabuk Bağlantı Rakoru

Açıklama

Boyut : Standart
Nominal genişlik : 6.7 mm
Yangın testi malzeme : UL94 V-0 (gövde) UL94 V-0 (gevşetme halkası)
Vida dişli muyluda conta türü : Kaplama
Tasarım : T şekli
Hazne boyutu : 10
Tasarım : İtme-çekme prensibi
Komple sıcaklık aralığı çalışma basıncı : -0.095 MPa … 1 MPa
Komple sıcaklık aralığı çalışma basıncı : -0.95 Bar … 10 Bar
Komple sıcaklık aralığı çalışma basıncı : -13.775 000032 … 145 000032
Çalışma basıncına ilişkin not : Su: maks. 50 °C’de maks. 0,6 MPa
İşletim ortamı : ISO 8573-1:2010 [7:-:-] uyarınca basınçlı hava Su (sıvı, buzsuz)
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün
Korozyon direnci sınıfı KBK : 2 – orta derece korozyona maruziyet
LABS uygunluğu : VDMA24364-B1/B2-L
Ortam sıcaklığı : 0 °C … 60 °C
Nominal sıkma torku : 9 Nm
Nominal sıkma torkuna tolerans : ±% 20
Ürün ağırlığı : 26 Gram
Montaj türü : Dış altıgen SW14
Pnömatik bağlantı 1 : Erkek diş R1/4
Pnömatik bağlantı 2 : dış çapı Ø 8 mm olan hortum için
Gevşetme halkası rengi : siyah
Vida dişli muylu malzemesi : Nikel kaplı pirinç
Malzeme hakkında not : RoHS uyumlu
Gövde malzemesi : PBT
Gevşetme halkası malzemesi : PBT
Hortum contası malzemesi : NBR
Hortum kelepçesi segmenti malzemesi : yüksek alaşımlı paslanmaz çelik Pirinç
