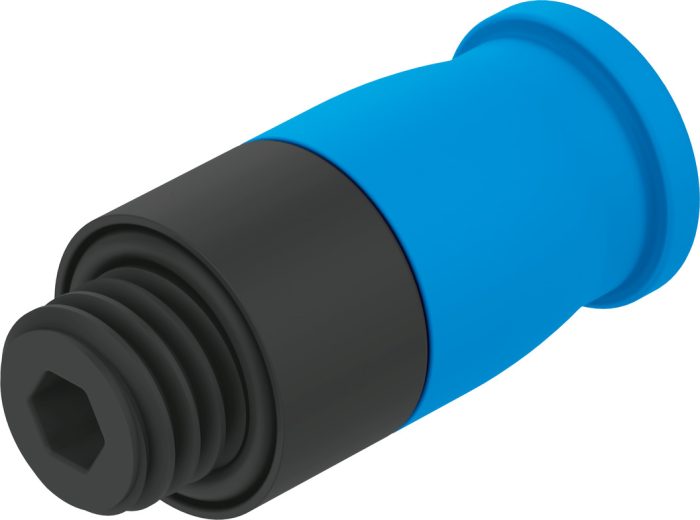

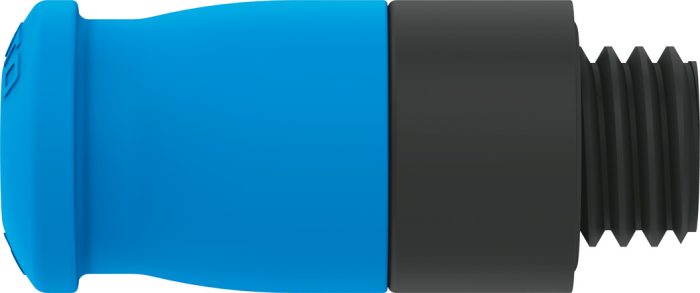

NPKA-D-G18-Q6-P10 – Geçmeli Vidalı bağlantı

Açıklama

Boyut : Standart
Nominal genişlik : 4 mm
Hortum yerleştirme derinliği : 25.8 mm
Vida dişli muyluda conta türü : Sızdırmazlık halkası
Montaj konumu : herhangi bir
Hazne boyutu : 10
Tasarım : İtme-çekme prensibi
Çalışma basıncı : -0.095 MPa … 1 MPa
Çalışma basıncı : -0.95 Bar … 10 Bar
Çalışma basıncı : -13.775 000032 … 145 000032
Çalışma basıncına ilişkin not : Su: 0 – 50 °C’de maks. 0,6 MPa
İşletim ortamı : ISO 8573-1:2010 [7:-:-] uyarınca basınçlı hava Su (sıvı, buzsuz)
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün
LABS uygunluğu : VDMA24364-B2-L
Gıdaya uygunluk : bkz. Gelişmiş yapı malzemesi bilgisi
Ortam sıcaklığı : -10 °C … 60 °C
Maks. sıkma torku : 2 Nm
Nominal sıkma torku : 1.25 Nm
Nominal sıkma torkuna tolerans : ±% 20
Ürün ağırlığı : 4.2 Gram
Pnömatik bağlantı 1 : Erkek diş G1/8
Pnömatik bağlantı 2 : dış çapı Ø 6 mm olan hortum için
Malzeme hakkında not : RoHS uyumlu
Gövde malzemesi : PA66-GF30
Diş contası malzemesi : NBR
Kovan malzemesi : POM
Hortum contası malzemesi : NBR
