GRLSA-1/4-QS-8 – Tek yönlü akış kontrol valfleri

Açıklama

Valf fonksiyonu : Egzoz debi kontrol valfi geri dönüş fonksiyonu
Pnömatik bağlantı 1 : QS-8
Pnömatik bağlantı 2 : G1/4
Çalıştırma türü : manuel
Ayar elemanı : Alyan anahtarı
Montaj türü : vidalanabilir
Kısma yönünde standart anma debisi : 0 l/min … 450 l/min
Blokaj yönünde standart anma debisi : 390 l/min … 570 l/min
Ortam sıcaklığı : -10 °C … 60 °C
Montaj konumu : herhangi bir

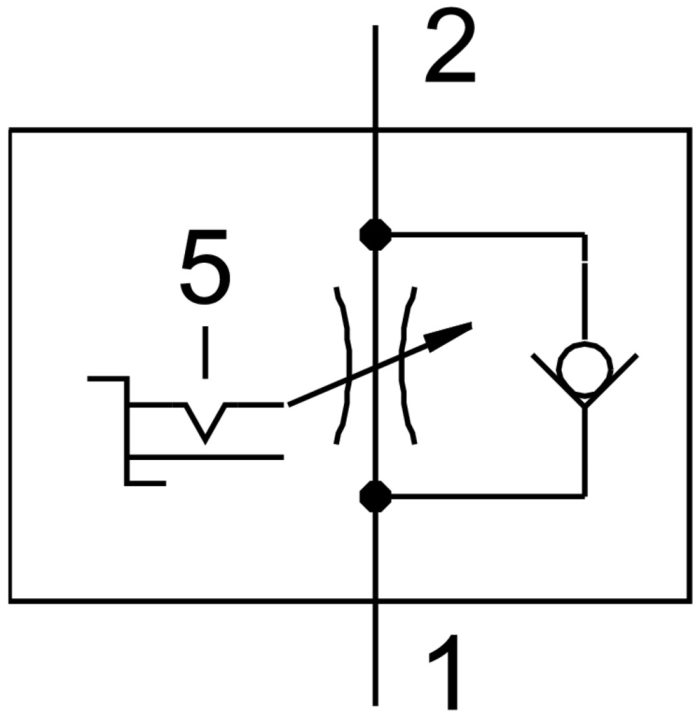

Sembol : 00991475
Komple sıcaklık aralığı çalışma basıncı : 0.2 Bar … 10 Bar
Kısma yönünde normal debi 0,6-> 0 MPa (6-> 0 bar, 87-> 0 psi) : 0 l/min … 700 l/min
Geri dönüşsüz yönde 0,6-> 0 MPa (6-> 0 bar, 87-> 0 psi) normal debi : 820 l/min … 930 l/min
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
LABS uygunluğu : VDMA24364-B2-L
Depolama sıcaklığı : -10 °C … 40 °C
Akışkan sıcaklığı : -10 °C … 60 °C
Nominal sıkma torku : 11 Nm
Nominal sıkma torkuna tolerans : ±% 10
Ürün ağırlığı : 34.8 Gram
Sızdırmazlık elemanları malzemesi : NBR
İçi boş cıvata malzemesi : Dövme alüminyum alaşım eloksallı
Gevşetme halkası malzemesi : POM
Ayar vidası malzemesi : PA takviyeli
Döner eklem malzemesi : Çinko pres döküm
