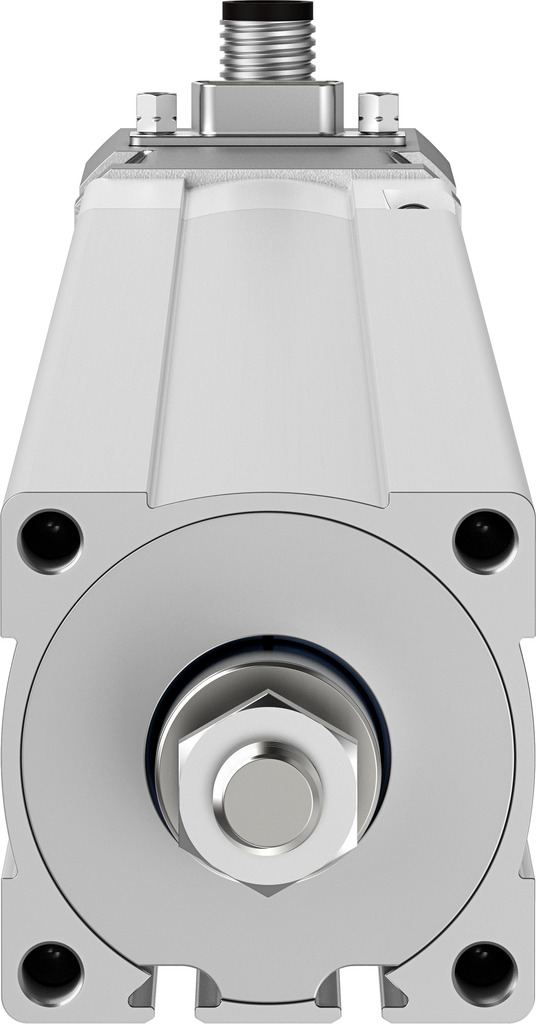

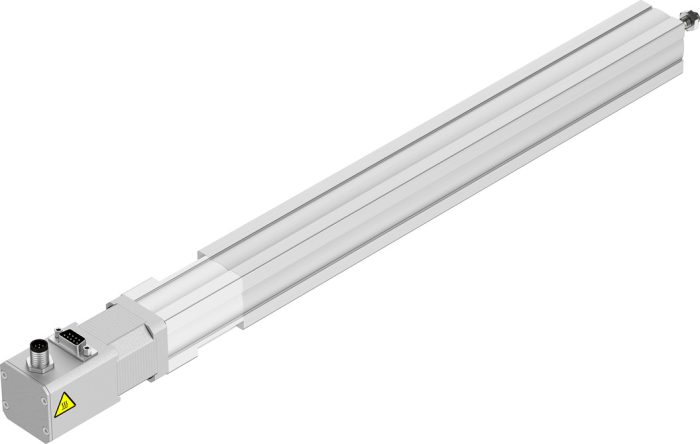

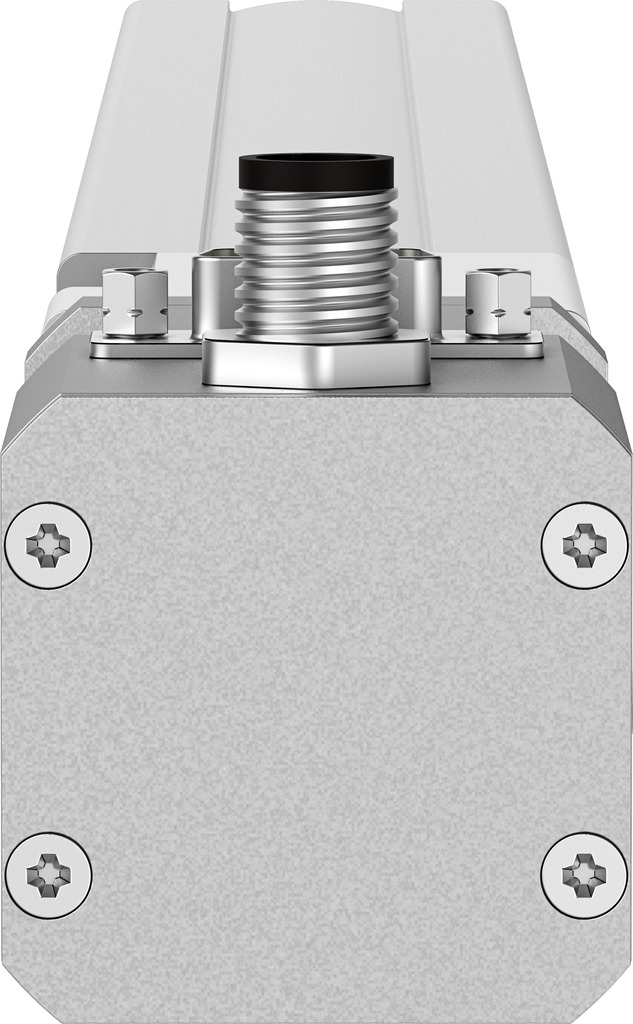

EPCO-25-300-10P-ST-E – Elektro-Silindir

Açıklama

Boyut : 25
Strok : 300 mm
Strok rezervi : 0 mm
Piston mili diş ölçüsü : M8
Ters çevirme boşluğu : 100 µm
Tam adımda adım açısı : 1.8 drc
Adım açısı toleransı : ±% 5
Mil çapı : 10 mm
Mil adımı : 10 000058
Piston milinin maks. dönüş açısı +/- : 1.5 drc
Montaj konumu : herhangi bir
Piston mili ucu : Erkek diş
Motor türü : Step motor
Tasarım : Elektro-silindir küresel vidalı milli silindir ile
Mil tipi : Bilyalı vida mil tahriği
Dönmeye karşı koruma/kılavuz : kayar yatak ile
Rotor konumu vericisi : Artımlı enkoder
Rotor konumu vericisi arayüzü : RS422 TTL AB kanalları + sıfır indeks
Rotor konumu vericisi ölçüm prensibi : Optik
Maks. ivmelenme : 10 m/s2
Maks. hız : 0.5 m/s
Tekrarlama hassasiyeti : ±0,02 mm
Devreye girme süresi : 100%
Yalıtım koruma sınıfı : B
Nominal çalışma gerilimi DC : 24 V
Motor nominal akımı : 3 A
Ruhsat : RCM işareti c UL us – Tanınan (OL)
CE işareti (bkz. Uygunluk Beyanı) : AB EMC direktifine göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı) : EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
Korozyon direnci sınıfı KBK : 1 – korozyona düşük maruziyet
LABS uygunluğu : VDMA24364 Zone III
Depolama sıcaklığı : -20 °C … 60 °C
Bağıl nem : % 0 – 85 yoğuşmayan
Koruma türü : IP40
Ortam sıcaklığı : 0 °C … 50 °C
Son konumlarda darbe enerjisi : 2.0E-4 j
Maks. moment Mx : 0 Nm
Maks. moment My : 1 Nm
Maks. moment Mz : 1 Nm
Maks. besleme kuvveti Fx : 105 N
Taşıma kapasitesi kılavuz değer, yatay : 20 kg
Faydalı yük kılavuz değer, dikey : 10 kg
Metre strok başına kütle atalet momenti JH : 0.0578 000018
Kg yük başına kütle atalet momenti JL : 0.0254 000018
Kütle atalet momenti JO : 0.094 000018
0 mm strokta hareketli kütle : 145 Gram
10 mm strok başına hareketli kütle ek yük : 2.6 Gram
0 mm strokta temel ağırlık : 1125 Gram
10 mm strok başına ek ağırlık : 34 Gram
Elektrik bağlantı teknolojisi : Soket
Montaj türü : dişi diş ile aksesuarlarla
Malzeme hakkında not : RoHS uyumlu
Kapak malzemesi : Dövme alüminyum alaşım pürüzsüz eloksallı
Gövde malzemesi : Dövme alüminyum alaşım sürgülü eloksallı
Piston mili malzemesi : yüksek alaşımlı paslanmaz çelik
Mil somunu malzemesi : Çelik
Mil malzemesi : Rulman çeliği
Silindir borusu malzemesi : Dövme alüminyum alaşım sürgülü eloksallı
