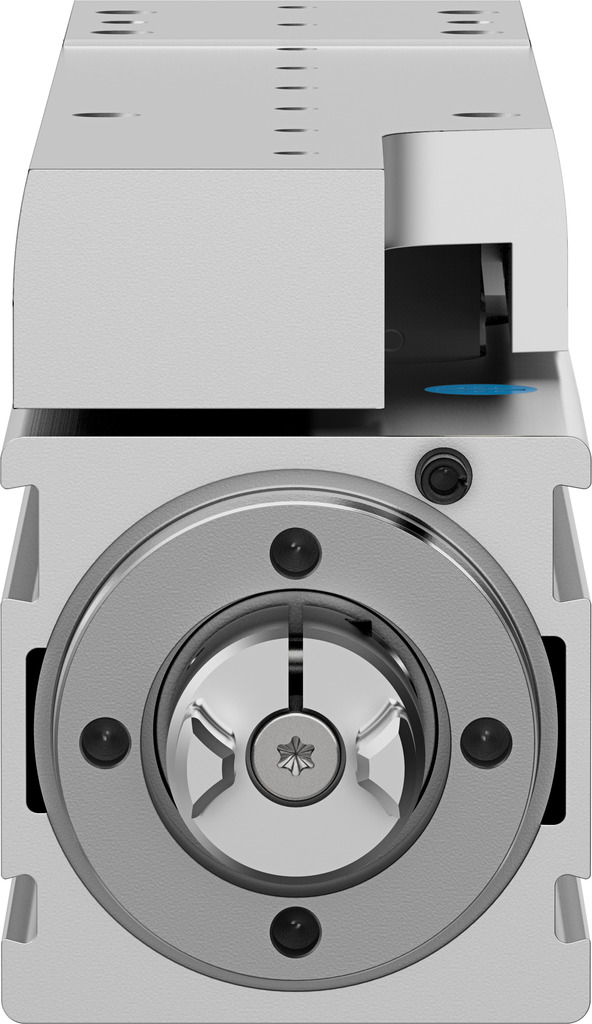

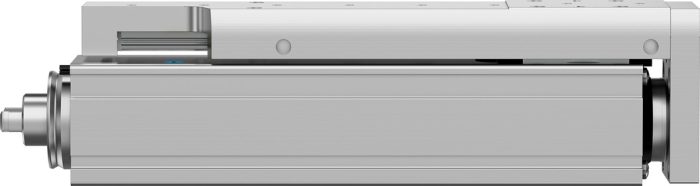

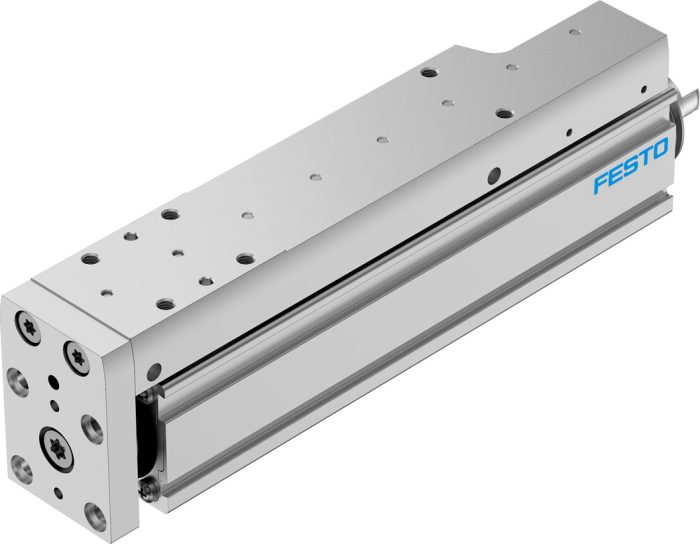

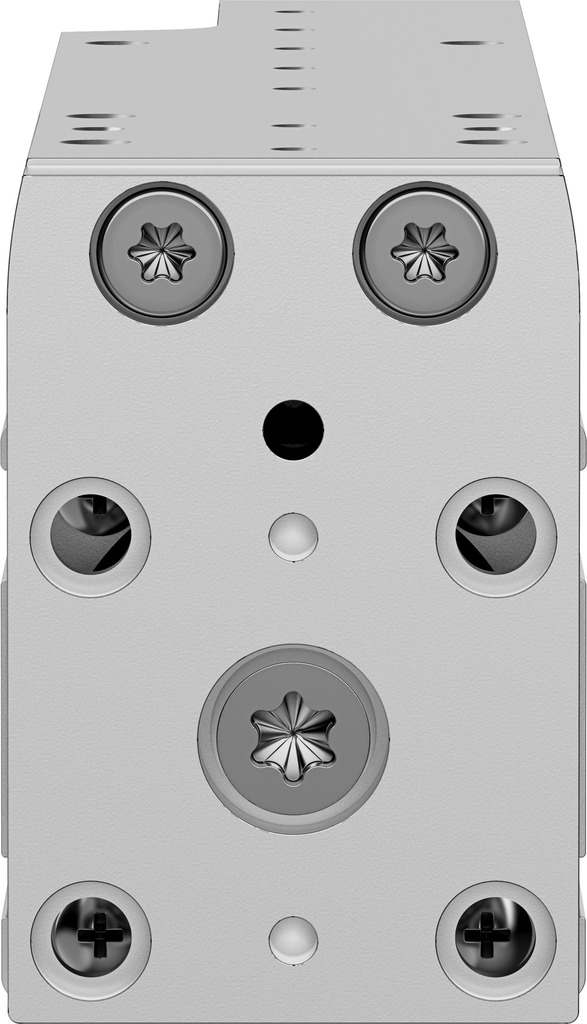

EGSC-BS-KF-25-75-6P – Mini kızak ünitesi

Açıklama

Çalışma stroku : 75 mm
Boyut : 25
Strok rezervi : 0 mm
Ters çevirme boşluğu : 150 µm
Mil çapı : 6 mm
Mil adımı : 6 000058
Montaj konumu : herhangi bir
Kılavuz : Bilyalı rulman yatağı
Tasarım : Elektrikli mini kızak ünitesi küresel vidalı milli silindir ile
Motor türü : Step motor Servo motor
Referanslama : Pozitif sabit durdurma bloku Negatif sabit durdurma bloku Referans şalteri
Mil tipi : Bilyalı vida mil tahriği
Sembol : 00992069
Konum algılama : yaklaşım sensörü için
Maks. ivmelenme : 15 m/s2
Maks. hız : 0.4 m/s
Tekrarlama hassasiyeti : ±0,015 mm
Devreye girme süresi : 100%
Korozyon direnci sınıfı KBK : 0 – korozyona maruziyet yok
LABS uygunluğu : VDMA24364 Zone III
Lityum-iyon bataryaların üretimi için uygunluk : Kütle oranı olarak %1’ten fazla bakır, çinko veya nikel içeren metaller kullanılmaz. Çeliklerdeki nikel, akımsız nikel kaplı yüzeyler, baskılı devre kartları, teller, elektrik konnektörleri ve bobinler dahil değildir
Temiz oda sınıfı : ISO 14644-1 uyarınca Sınıf 9
Ses basınç seviyesi : 50 000007
Koruma türü : IP40
Ortam sıcaklığı : 0 °C … 50 °C
Dinamik taşıma katsayısı sabit yatak : 2810 N
Dinamik taşıma katsayısı doğrusal kılavuz : 1310 N
Bilyalı vida mil tahriki dinamik taşıma katsayısı : 1700 N
Maks. kuvvet Fy : 669 N
Maks. kuvvet Fz : 669 N
Maks. moment Mx : 2 Nm
Maks. moment My : 2.1 Nm
Maks. moment Mz : 2.1 Nm
Tahrik milindeki maks. radyal kuvvet : 30 N
Maks. besleme kuvveti Fx : 20 N
Taşıma kapasitesi kılavuz değer, yatay : 2 kg
Faydalı yük kılavuz değer, dikey : 2 kg
Bilyalı vida mil tahriki statik taşıma katsayısı : 2600 N
Doğrusal kılavuz statik taşıma katsayısı : 2440 N
Metre strok başına kütle atalet momenti JH : 0.01507 000018
Kg yük başına kütle atalet momenti JL : 0.00912 000018
Kütle atalet momenti JO : 0.00144 000018
Besleme sabiti : 6 000058
Statik taşıma katsayısı sabit yatak : 1340 N
Referans değeri sürme performansı : 5000 Km
Bakım aralığı : Ömür boyu yağlama
0 mm strokta hareketli kütle : 83 Gram
10 mm strok başına hareketli kütle ek yük : 9 Gram
Ürün ağırlığı : 315 Gram
0 mm strokta temel ağırlık : 176 Gram
10 mm strok başına ek ağırlık : 19 Gram
Montaj türü : dişi diş ile merkezleme manşonlu aksesuarlarla silindir pim ile
Aktüatör arayüz kodu : V20
Malzeme hakkında not : RoHS uyumlu
Kızak kılavuzu malzemesi : Rulmanlı çelik
Kılavuz rayı malzemesi : Rulmanlı çelik
Gövde malzemesi : Dövme alüminyum alaşım, anodize
Boyunduruk plakası malzemesi : Dövme alüminyum alaşım, anodize
Piston mili malzemesi : yüksek alaşımlı paslanmaz çelik
Kızak malzemesi : Dövme alüminyum alaşım, anodize
Mil somunu malzemesi : Rulmanlı çelik
Mil malzemesi : Rulman çeliği
