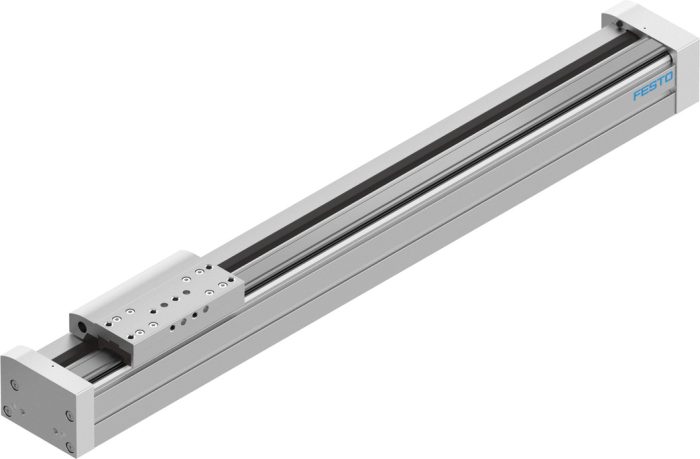

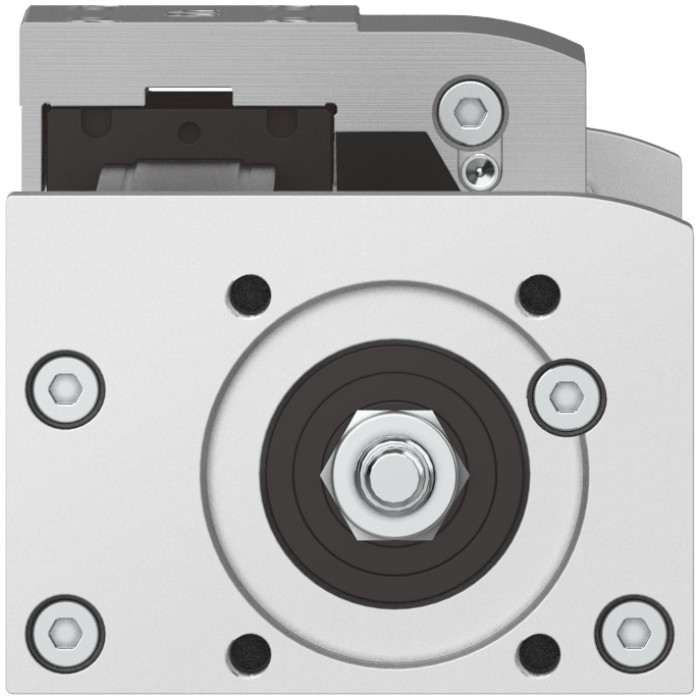

EGC-70-400-BS-10P-KF-0H-ML-GK – Vidalı eksen

Açıklama

Çalışma stroku : 400 mm
Boyut : 70
Strok rezervi : 0 mm
Mil çapı : 12 mm
Mil adımı : 10 000058
Montaj konumu : herhangi bir
Kılavuz : Bilyalı rulman yatağı
Tasarım : Elektromekanik lineer eksen vidalı mil ile
Motor türü : Step motor Servo motor
Mil tipi : Vidalı mil
Sembol : 00991211
Maks. ivmelenme : 15 m/s2
Maks. hız : 0.5 m/s … 0.75 m/s
Tekrarlama hassasiyeti : ±0,02 mm
Devreye girme süresi : 100%
LABS uygunluğu : VDMA24364-B2-L
Koruma türü : IP40
Ortam sıcaklığı : -10 °C … 60 °C
2. derece alan momentleri Ix : 419000 000057
2. derece alan momentleri Iy : 578000 000057
2. derece alan momentleri Iz : 419000 000057
Maks. kuvvet Fy : 1850 N
Maks. kuvvet Fz : 1850 N
Maks. moment Mx : 16 Nm
Tahrik milindeki maks. radyal kuvvet : 220 N
Maks. besleme kuvveti Fx : 400 N
Torsiyon atalet momenti It : 88000 000057
Metre strok başına kütle atalet momenti JH : 0.142 000018
Besleme sabiti : 10 000058
Kapak malzemesi : Dövme alüminyum alaşım eloksallı
Moment dengeleme bağlantısı malzemesi : Dövme alüminyum alaşım eloksallı
Profil malzemesi : Dövme alüminyum alaşım eloksallı
Malzeme hakkında not : RoHS uyumlu
Tahrik kapağı malzemesi : Dövme alüminyum alaşım eloksallı
Kızak kılavuzu malzemesi : Çelik
Kılavuz rayı malzemesi : Çelik
Kızak malzemesi : Dövme alüminyum alaşım eloksallı
Mil somunu malzemesi : Çelik
Mil malzemesi : Çelik
