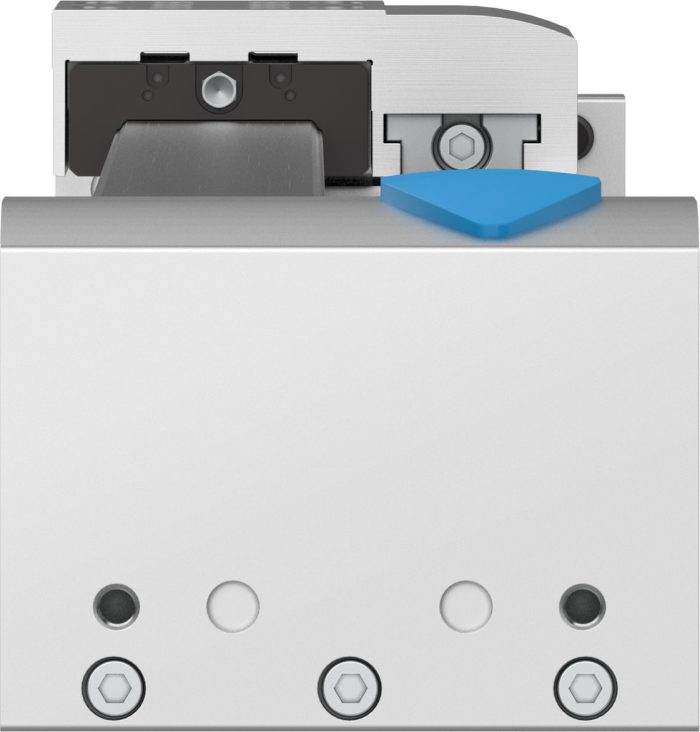

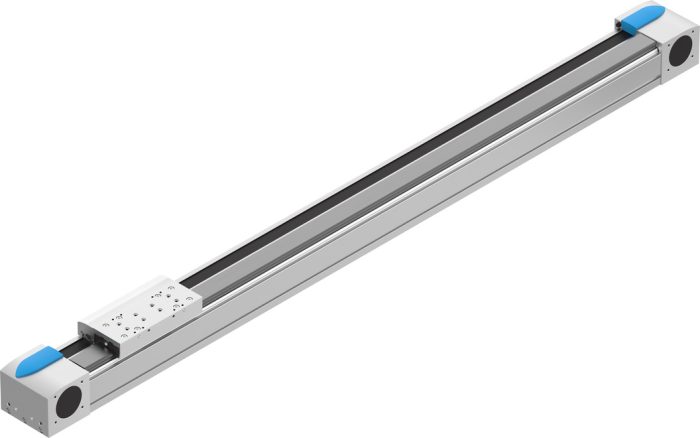

EGC-120-1200-TB-KF-0H-GK – Dişli kayış ekseni

Açıklama

Tahrik pinyonu etkin çap : 39.79 mm
Çalışma stroku : 1200 mm
Boyut : 120
Strok rezervi : 0 mm
Dişli kayış esneme : 0.13 %
Dişli kayış bölümleme : 5 mm
Montaj konumu : herhangi bir
Kılavuz : Bilyalı rulman yatağı
Tasarım : Elektromekanik lineer eksen dişli kayış ile
Motor türü : Step motor Servo motor
Sembol : 00991212
Maks. ivmelenme : 50 m/s2
Maks. hız : 5 m/s
Tekrarlama hassasiyeti : ±0,08 mm
Devreye girme süresi : 100%
LABS uygunluğu : VDMA24364 Zone III
Koruma türü : IP40
Ortam sıcaklığı : -10 °C … 60 °C
2. derece alan momentleri Ix : 4620000 000057
2. derece alan momentleri Iy : 5650000 000057
Maks. kuvvet Fy : 6890 N
Maks. kuvvet Fz : 6890 N
Maks. yüksüz yer değiştirme direnci : 70 N
Maks. moment Mx : 144 Nm
Maks. besleme kuvveti Fx : 800 N
Torsiyon atalet momenti It : 2680000 000057
Metre strok başına kütle atalet momenti JH : 0.93 000018
Kg yük başına kütle atalet momenti JL : 3.96 000018
Besleme sabiti : 125 000058
Kapak malzemesi : Dövme alüminyum alaşım eloksallı
Profil malzemesi : Dövme alüminyum alaşım eloksallı
Malzeme hakkında not : RoHS uyumlu
Tahrik kapağı malzemesi : Dövme alüminyum alaşım eloksallı
Kızak kılavuzu malzemesi : Çelik
Kılavuz rayı malzemesi : Çelik
Kayış kasnakları malzemesi : yüksek alaşımlı paslanmaz çelik
Kızak malzemesi : Dövme alüminyum alaşım eloksallı
Dişli kayış tutma elemanı malzemesi : Paslanmaz çelik dökümü
Dişli kayış malzemesi : Cam kordonlu ve naylon kaplı polikloropren
