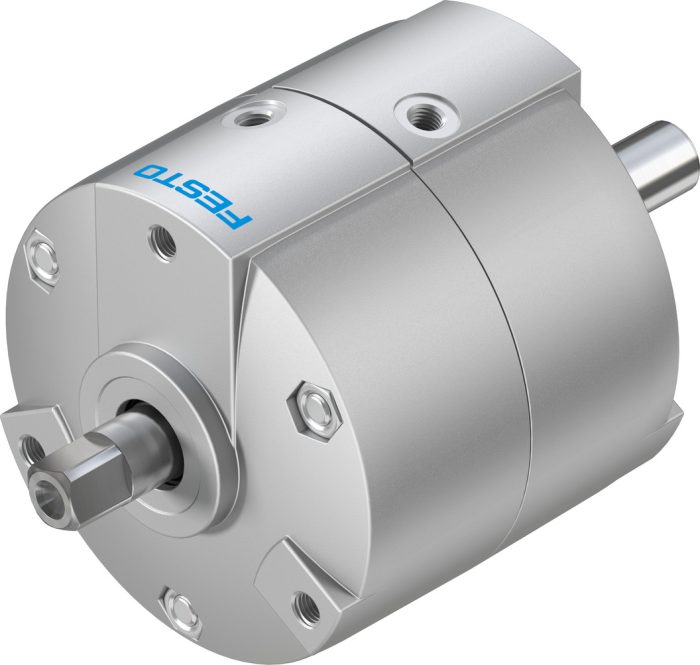

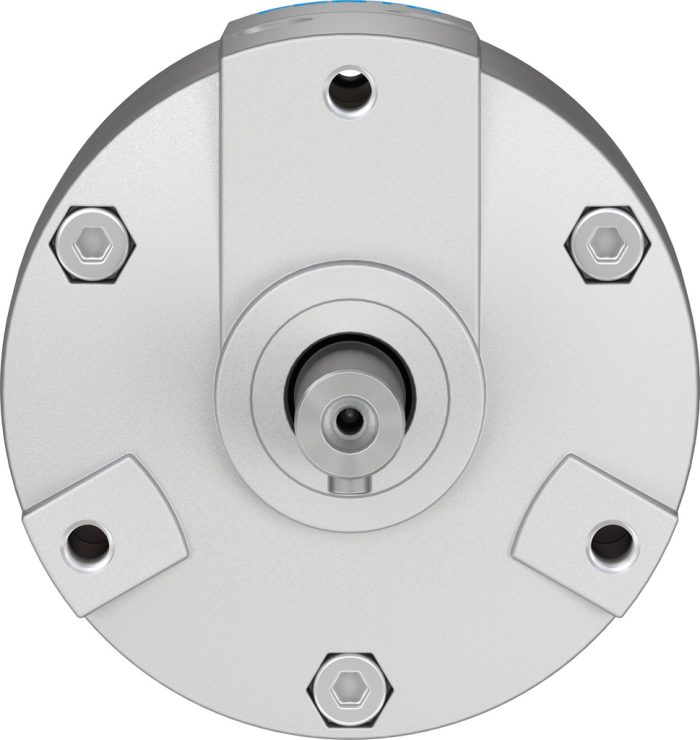

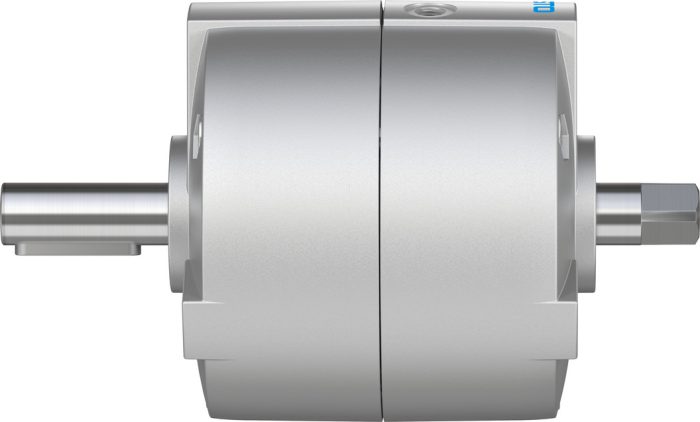

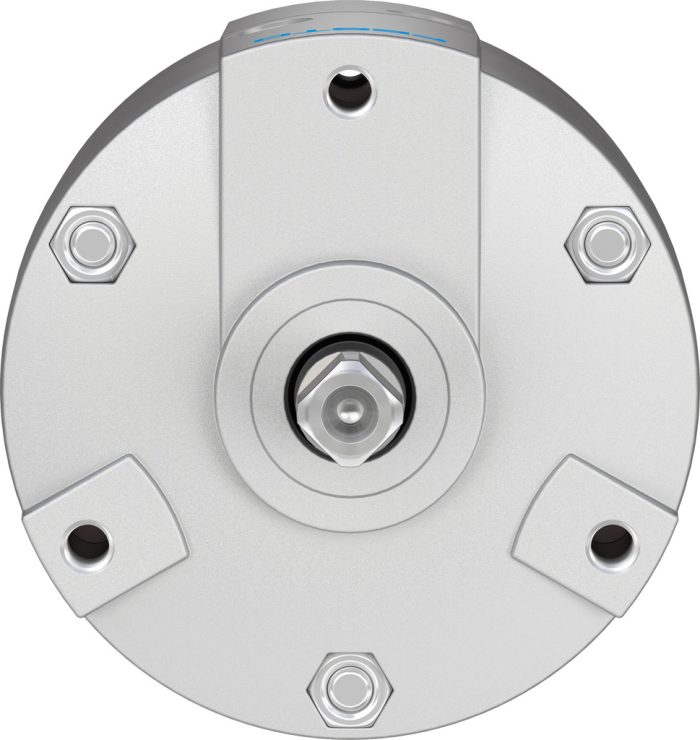

DRVS-25-180-P-EX4 – Döner Silindir|çeyrek dönüşlü aktüatör

Açıklama

Boyut : 25
Sönümleme açısı : 0.5 drc
Dönüş açısı : 0 drc … 180 drc
Sönümleme : Esnek sönümleme halkaları/plakaları iki taraflı
Montaj konumu : herhangi bir
Çalışma şekli : çift etkili
Tasarım : Döner kanat
Konum algılama : yaklaşım sensörü için
Sembol : 00991265
Varyantlar : PTO mili
Çalışma basıncı : 0.2 MPa … 0.8 MPa
Çalışma basıncı : 2 Bar … 8 Bar
Maks. dönüş frekansı 0,6 MPa (6 bar, 87 psi) : 3 hz
CE işareti (bkz. Uygunluk Beyanı) : AB patlamaya karşı koruma direktifine (ATEX) göre
UKCA işareti (bkz. Uygunluk Beyanı) : UK EX düzenlemelerine göre
AB dışında patlamaya karşı koruma onayı : EPL Db (GB) EPL GB (GB)
Patlamaya karşı koruma : Zone 1 (ATEX) Bölge 1 (UKEX) Zone 2 (ATEX) Zone 21 (ATEX) Bölge 21 (UKEX) Zone 22 (ATEX)
ATEX kategorisi, gaz : II 2G
ATEX kategorisi, toz : II 2D
Ex ateşleme koruma sınıfı : Ex h IIC T4 Gb X
Ex ateşleme koruma sınıfı, toz : Ex h IIIC T120°C Db X
Ex ortam sıcaklığı : 0°C <= Ta <= +60°C İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli) Korozyon direnci sınıfı KBK : 1 - korozyona düşük maruziyet LABS uygunluğu : VDMA24364-B2-L Ortam sıcaklığı : 0 °C ... 60 °C Maks. eksenel kuvvet : 40 N Maks. radyal kuvvet : 60 N 0,6 MPa'da (6 bar, 87 psi) teorik tork : 5 Nm İzin verilen kütle atalet momenti : 0.012 000019 Ürün ağırlığı : 494 Gram Montaj türü : dişi diş ile Pnömatik bağlantı : M5 Malzeme hakkında not : RoHS uyumlu Tahrik mili malzemesi : Nikel kaplı çelik Sızdırmazlık elemanları malzemesi : TPE-U(PU) Gövde malzemesi : Alüminyum döküm, boyalı
