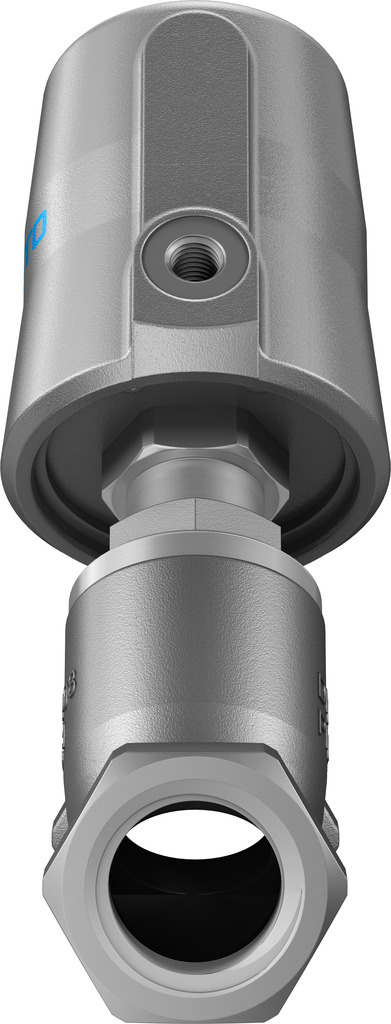

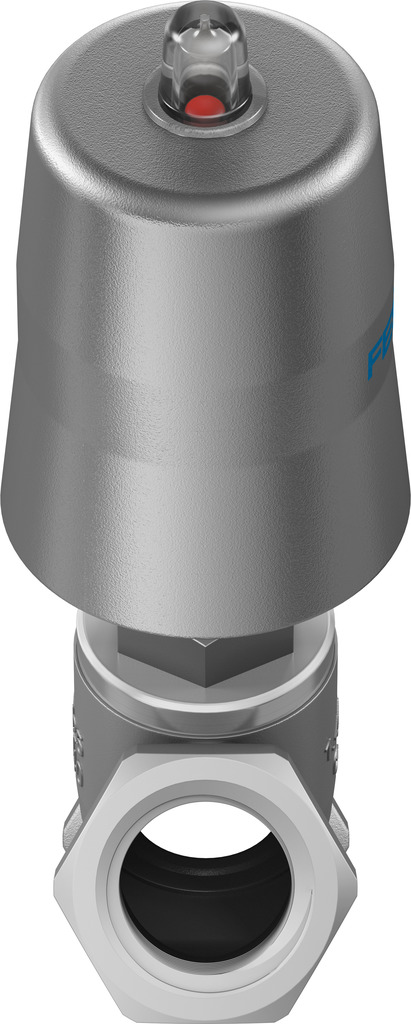

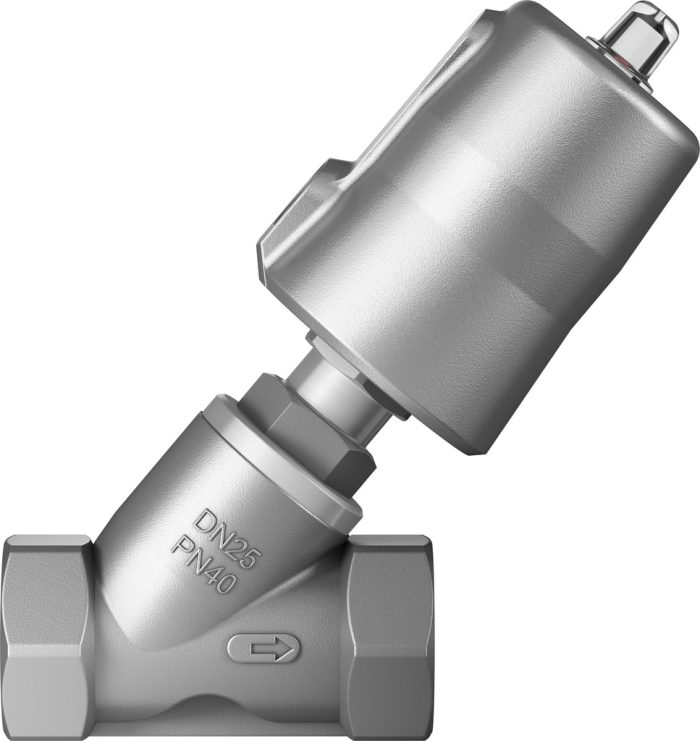

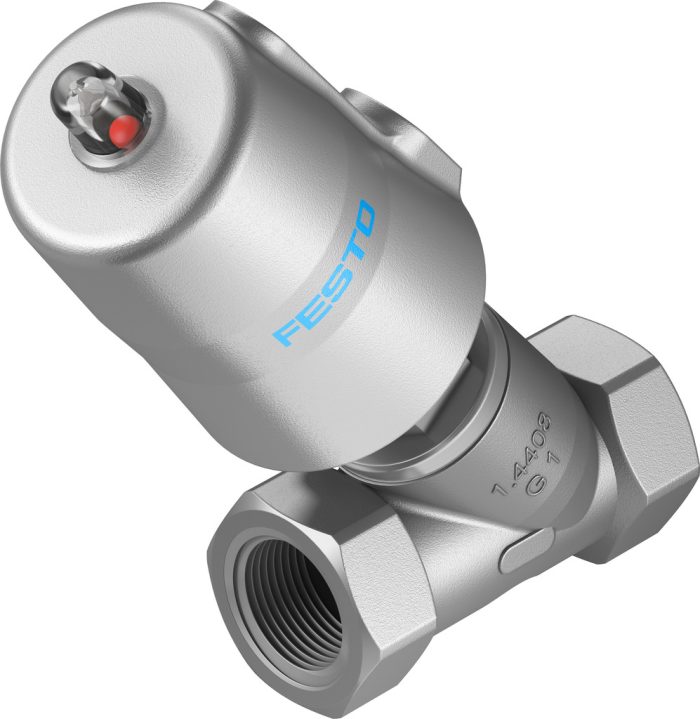

VZXF-L-M22C-M-B-N1-240-M1-V4V4T-50-10 – Y Valf

Açıklama

Tasarım : Piston tahrikli oturmalı valf
Çalıştırma türü : pnömatik
Sızdırmazlık prensibi : yumuşak
Montaj konumu : herhangi bir
Montaj türü : Hat kurulumu
Hat bağlantısı : ANSI/ASME B 1.20.1’e göre dişli soket 1 NPT
Nominal genişlik : 24 mm
Valf fonksiyonu : 2/2 kapalı tek bobinli
Akış yönü : tersine çevrilemez
Akışkan basıncı : 0 MPa … 1 MPa
Akışkan basıncı : 0 Bar … 10 Bar
Bağlantı elemanı PN nominal basınç : 40
Hava tahliye fonksiyonu : kısılamaz
Geri alma türü : mekanik yay
Kontrol türü : harici olarak kontrol edilen
Pnömatik bağlantı : Dişi diş G1/8
Çalışma basıncı : 0.6 MPa … 1 MPa
Çalışma basıncı : 6 Bar … 10 Bar
Çalışma basıncı : 87 000032 … 145 000032
Sembol : 00991367
Ortam : Su buharı Mineral yağ bazlı hidrolik yağı Soy gazlar Mineral yağ Su filtrelenmiş basınçlı hava, filtre hassasiyeti 200 µm nötr sıvılar
Akış yönü : Gaz ve sıvı şeklindeki akışkanlar için valf yuvası altından
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
Maks. viskozite : 600 mm2/s
Akışkan sıcaklığı : -40 °C … 200 °C
Ortam sıcaklığı : -10 °C … 60 °C
Akış Kv : 11 m3/h
Malzeme hakkında not : RoHS uyumlu
LABS uygunluğu : VDMA24364 Zone III
Bağlantı rakoru gövdesi malzemesi : Paslanmaz çelik dökümü
Bağlantı rakoru gövdesi malzeme numarası : 1.4408
Mil contasının malzemesi : PTFE
Yuva conta malzemesi : PTFE
Ürün ağırlığı : 1600 Gram
Korozyon direnci sınıfı KBK : 3 – yoğun korozyona maruziyet
Tahrik kabini malzemesi : yüksek alaşımlı paslanmaz çelik
