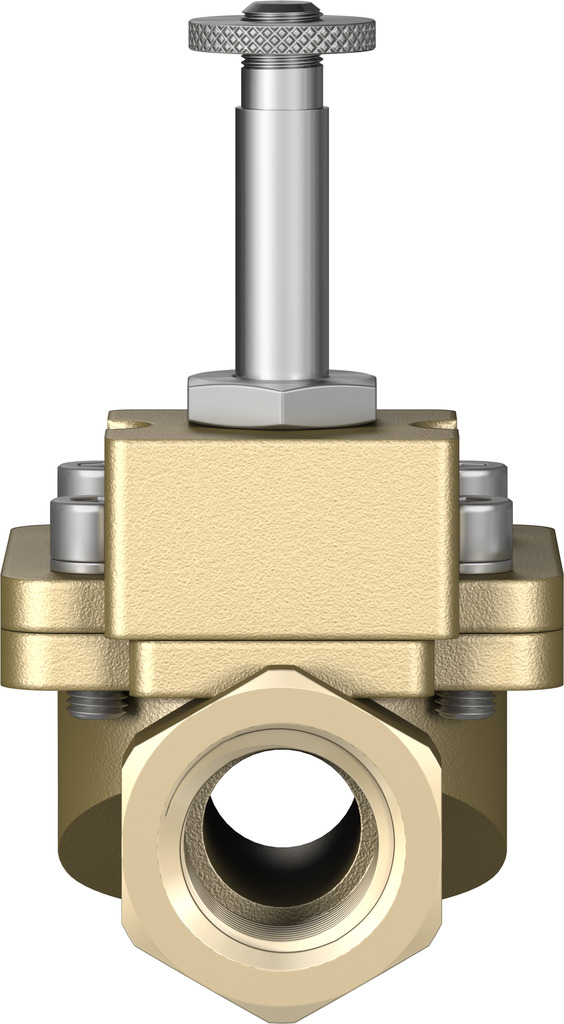

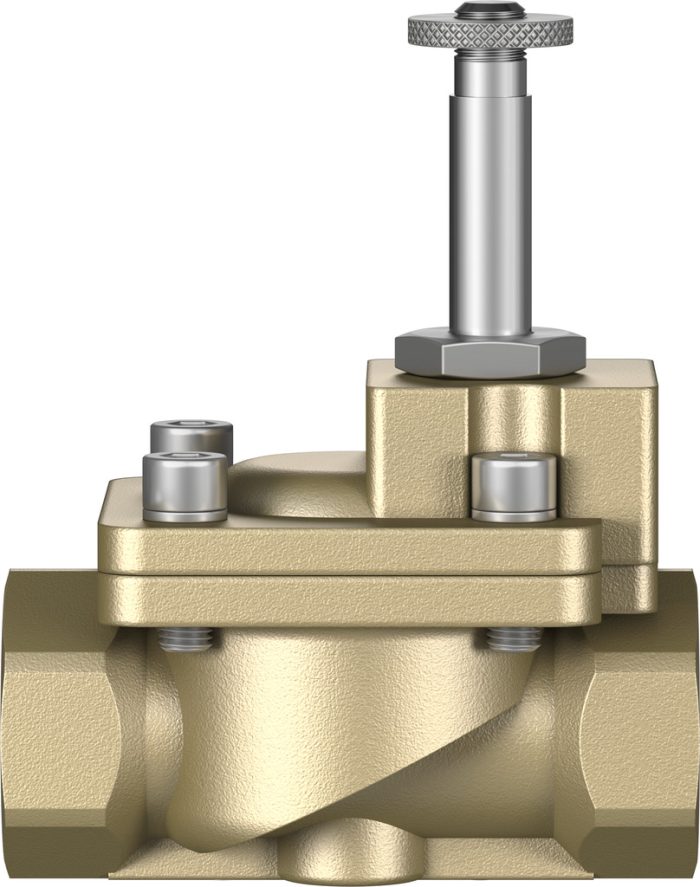

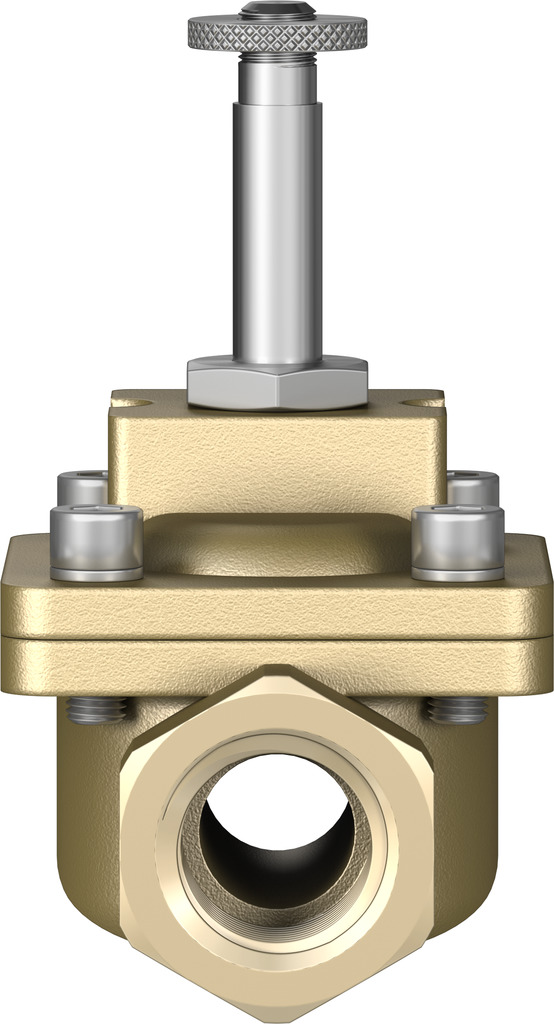

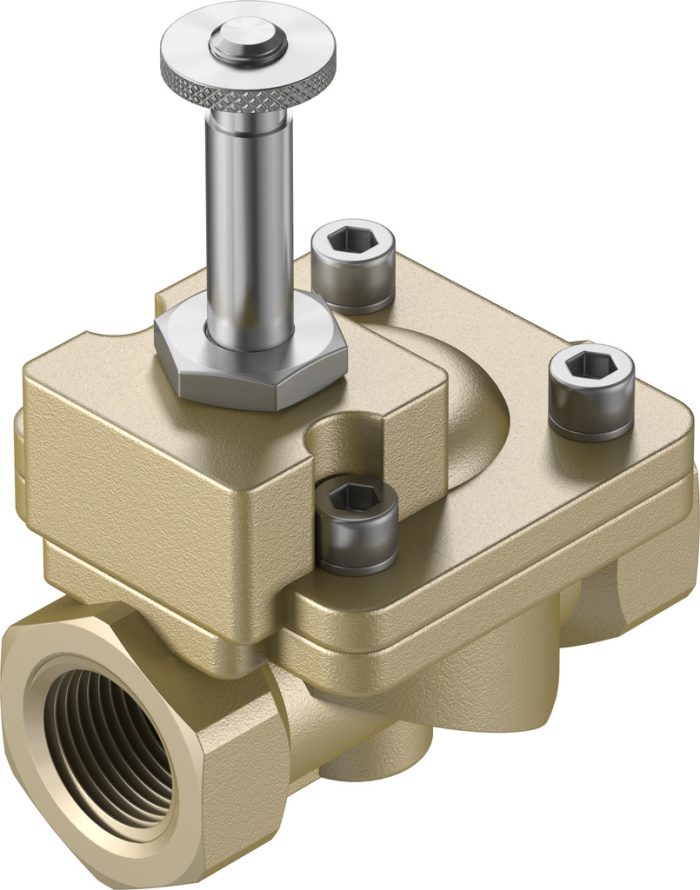

VZWM-L-M22C-G12-F4 – Selenoid valf

Açıklama

Tasarım : Diyaframlı valf servo kontrollü
Çalıştırma türü : elektrikli
Sızdırmazlık prensibi : yumuşak
Montaj konumu : tercihen dik
Montaj türü : Hat kurulumu
Bağlantı rakoru : G1/2
Elektrik bağlantısı : Mıknatıs bobin tipi MD-… , Bobin, aksesuar olarak sipariş edilebilir
Nominal genişlik : 13.5 mm
Valf fonksiyonu : 2/2 kapalı tek bobinli
Akış yönü : tersine çevrilemez
Ortam : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava Soy gazlar Su nötr sıvılar
Sıvı akışkanlar için akışkan basıncı : 0.5 Bar … 6 Bar
Gaz akışkanlarda akışkan basıncı : 0.5 Bar … 10 Bar
Basınç farkı : 0.5 Bar
Kontrol türü : pilot kumandalı
Sembol : 00995681
Maks. viskozite : 22 mm2/s
Akışkan sıcaklığı : -10 °C … 60 °C
Sıvı akışkanlar için akışkan sıcaklığı : 5 °C … 50 °C
Ortam sıcaklığı : -10 °C … 60 °C
Akış Kv : 2.4 m3/h
Standart anma debisi : 2400 l/min
Açma anahtarlama süresi : 8 ms
Sıvı akışkanlar için açma anahtarlama süresi : 110 ms
Kapama anahtarlama süresi : 10 ms
Sıvı akışkanlardan kapama anahtarlama süresi : 220 ms
b değeri : 0.37
C değeri : 9.8 000022
Malzeme hakkında not : RoHS uyumlu
LABS uygunluğu : VDMA24364 Zone III
Gövde malzemesi : Pirinç
Gövde malzeme numarası : 2.0402
Sızdırmazlık elemanları malzemesi : NBR
Armatür borusu malzemesi : yüksek alaşımlı çelik
Ürün ağırlığı : 450 Gram
Korozyon direnci sınıfı KBK : 1 – korozyona düşük maruziyet
Kapak vidası maks. sıkma torku : 20 Nm
Maks. sıkma torku bağlantı dişi : 105 Nm
Maks. sıkma torku bobin bağlantısı : 0.5 Nm
