VZQA-C-M22U-25-GG-V4V4S1-4 – Pinç vana

Açıklama

Tasarım : Pnömatik olarak çalıştırılan pinç vanası
Çalıştırma türü : pnömatik
Sızdırmazlık prensibi : yumuşak
Montaj konumu : herhangi bir
Montaj türü : Hat kurulumu
Bağlantı rakoru : G1
Nominal genişlik DN : 25
Valf fonksiyonu : 2/2 açık tek bobinli
Akış yönü : tersine çevrilebilir
Akışkan basıncı : 0 MPa … 0.4 MPa
Akışkan basıncı : 0 Bar … 4 Bar
Akışkan basıncı : 0 000032 … 58 000032
Çalışma basıncı : 0.1 MPa … 0.65 MPa
Çalışma basıncı : 1 Bar … 6.5 Bar
Çalışma basıncı : 14.5 000032 … 94.25 000032
Bağlantı elemanı PN nominal basınç : 10
Fark basınç : 0.3 MPa
Fark basınç : 3 Bar
Fark basınç : 43.5 000032
Patlama basıncı : 1.6 MPa
Patlama basıncı : 16 Bar
Patlama basıncı : 232 000032
Aşırı yük basıncı : 0.78 MPa
Aşırı yük basıncı : 7.8 Bar
Aşırı yük basıncı : 113.1 000032
Geri alma türü : Geri tepme esnekliği
Kontrol türü : harici olarak kontrol edilen
Yardımcı kontrol havası bağlantısı 12 : G1/8
Kontrol ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava

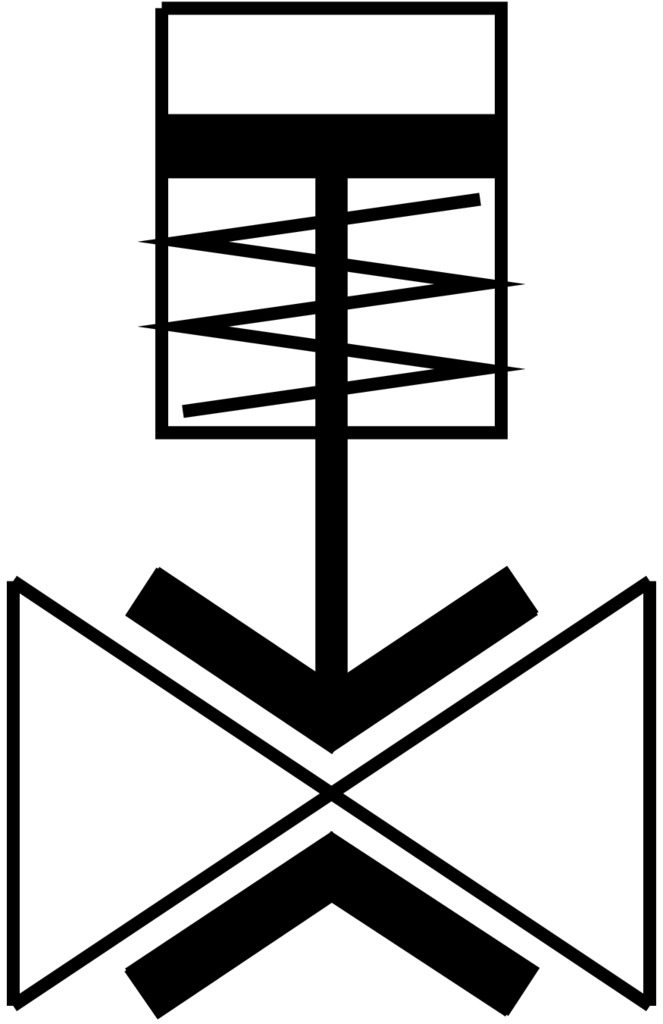

Sembol : 00995245
Ortam : ISO 8573-1:2010 [-:-:-] uyarınca basınçlı hava
Maks. viskozite : 4000 mm2/s
Akışkan sıcaklığı : -5 °C … 150 °C
Ortam sıcaklığı : -5 °C … 60 °C
Depolama sıcaklığı : 5 °C … 30 °C
Akış Kv : 18 m3/h
Açma anahtarlama süresi : 250 ms
Kapama anahtarlama süresi : 250 ms
Malzeme hakkında not : RoHS uyumlu
LABS uygunluğu : VDMA24364 Zone III
Lityum-iyon bataryaların üretimi için uygunluk : Kütle oranı olarak %1’ten fazla bakır, çinko veya nikel içeren metaller kullanılmaz. Çeliklerdeki nikel, akımsız nikel kaplı yüzeyler, baskılı devre kartları, teller, elektrik konnektörleri ve bobinler dahil değildir
Gövde malzemesi : yüksek alaşımlı paslanmaz çelik
Gövde malzeme numarası : 1.4404
Gövde kapağı malzemesi : yüksek alaşımlı paslanmaz çelik
Sızdırmazlık elemanları malzemesi : FPM
Kapatma elemanı malzemesi : VMQ (silikon)
Ürün ağırlığı : 1178 Gram
Gıdaya uygunluk : bkz. Uygunluk Beyanı
Kabuk malzemesi : PA6
