VUWS-L20-M32U-A-G18 – Pnömatik Valf|Hava tetiklemeli valf

Açıklama

Valf fonksiyonu : 3/2 açık tek bobinli
Çalıştırma türü : pnömatik
Valf boyutu : 21 mm
Standart anma debisi : 700 l/min
Pnömatik çalışma bağlantısı : G1/8
Çalışma basıncı : 0.25 MPa … 1 MPa
Çalışma basıncı : 2.5 Bar … 10 Bar
Tasarım : Piston sürgüsü
Geri alma türü : pnömatik yay
Ruhsat : c UL us – Tanınan (OL)
Nominal genişlik : 5.7 mm
Hava tahliye fonksiyonu : kısılabilir
Sızdırmazlık prensibi : yumuşak
Montaj konumu : herhangi bir
Manuel kumanda : yok
Kontrol türü : doğrudan
Pilot hava beslemesi : dahili
Akış yönü : tersine çevrilemez

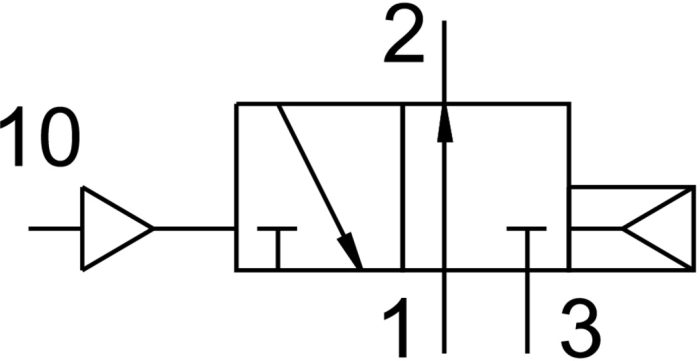

Sembol : 00991984
Örtüşme : pozitif kapsama
Kontrol basıncı : 0.25 MPa … 1 MPa
Kontrol basıncı : 2.5 Bar … 10 Bar
Kapama anahtarlama süresi : 15 ms
Açma anahtarlama süresi : 7 ms
Patlamaya karşı koruma : Sertifikadaki notu dikkate alın Zone 1 (ATEX) Zone 2 (ATEX) Zone 21 (ATEX) Zone 22 (ATEX)
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Osilasyon direnci : FN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi
Şok direnci : FN 942017-5 ve EN 60068-2-27’ye göre şiddet seviyesi 2 ile şok testi
Korozyon direnci sınıfı KBK : 2 – orta derece korozyona maruziyet
LABS uygunluğu : VDMA24364-B1/B2-L
Akışkan sıcaklığı : -10 °C … 60 °C
Kontrol ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
Ortam sıcaklığı : -10 °C … 60 °C
Ürün ağırlığı : 145 Gram
Montaj türü : isteğe bağlı olarak: Terminal şeridina geçiş deliği ile
Havalandırma açıklığı bağlantı : toplanmadı
Pnömatik bağlantı 1 : G1/8
Pnömatik bağlantı 2 : G1/8
Pnömatik bağlantı 3 : G1/8
Malzeme hakkında not : RoHS uyumlu
Sızdırmazlık elemanları malzemesi : HNBR NBR
Gövde malzemesi : Alüminyum pres döküm boyalı
Piston sürgüsü malzemesi : Dövme alüminyum alaşım
Vida malzemesi : Çelik, galvanize
