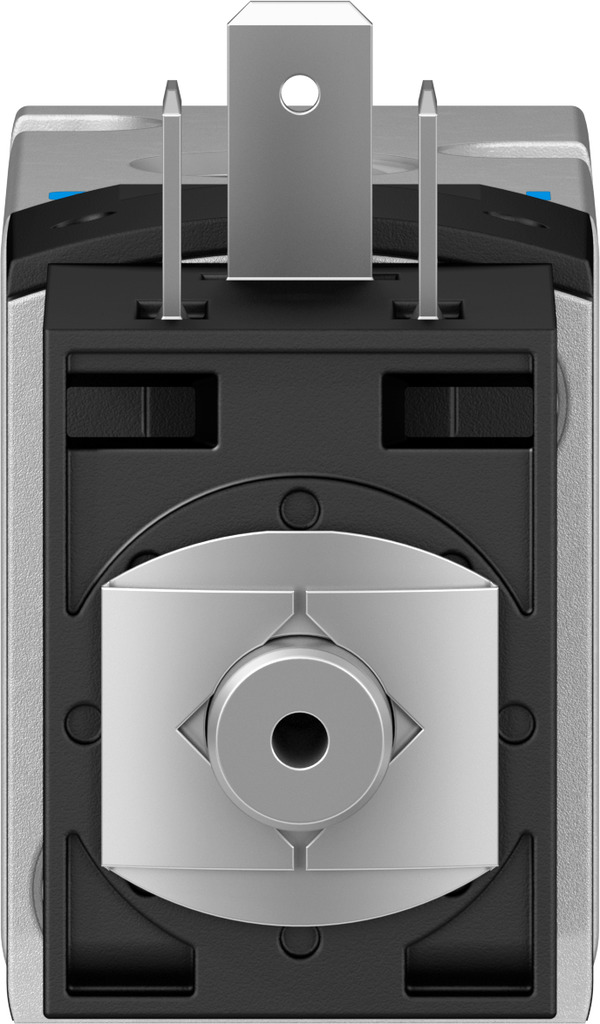

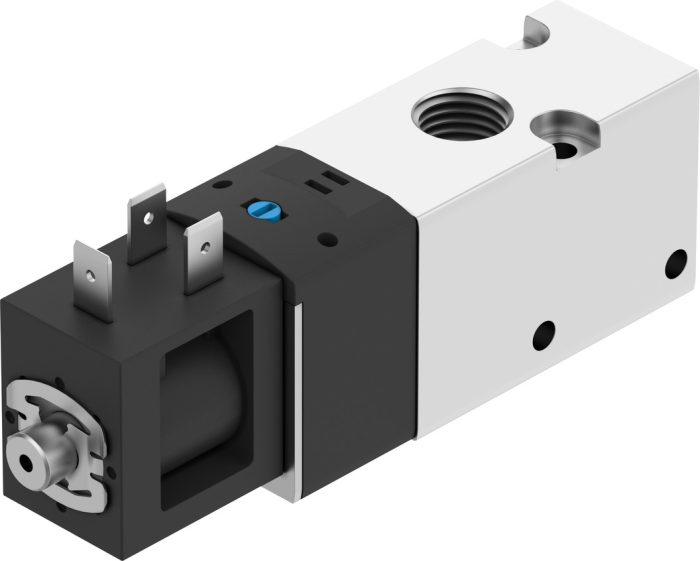

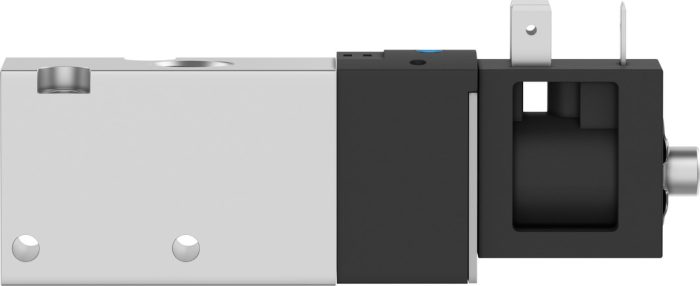

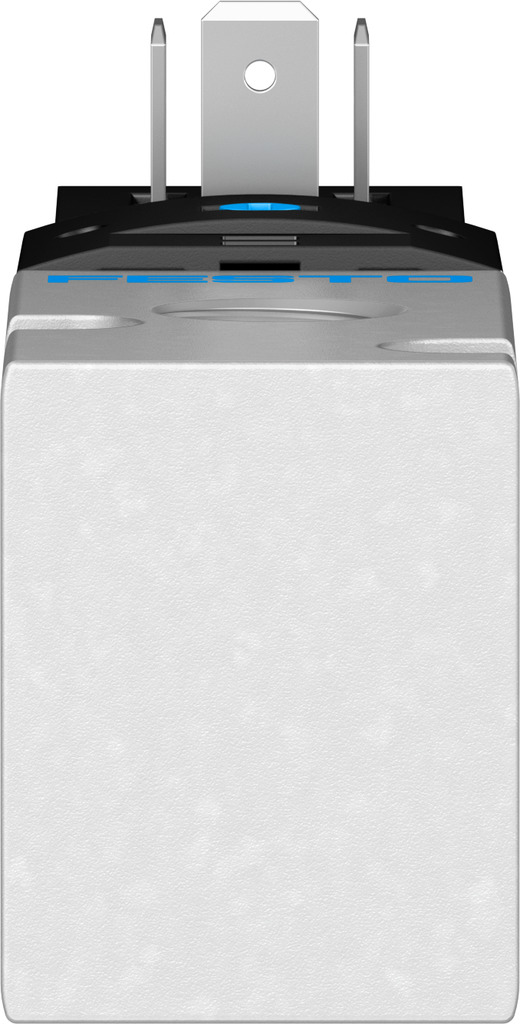

VUVS-LK25-M32C-AD-G14-1B2-S – Selenoid valf

Açıklama

Valf fonksiyonu : 3/2 kapalı tek bobinli
Çalıştırma türü : elektrikli
Valf boyutu : 26.5 mm
Standart anma debisi : 1000 l/min
Pnömatik çalışma bağlantısı : G1/4
Çalışma gerilimi : 24V DC
Çalışma basıncı : 0.15 MPa … 0.8 MPa
Çalışma basıncı : 1.5 Bar … 8 Bar
Tasarım : Piston sürgüsü
Geri alma türü : pnömatik yay
Koruma türü : IP65 soketli IEC 60529’a göre
Nominal genişlik : 6.7 mm
Hava tahliye fonksiyonu : kısılabilir
Sızdırmazlık prensibi : yumuşak
Montaj konumu : herhangi bir
Manuel kumanda : kilitlemeli basmalı
Kontrol türü : pilot kumandalı
Pilot hava beslemesi : dahili
Akış yönü : tersine çevrilemez
Sembol : 00991183
Örtüşme : pozitif kapsama
b değeri : 0.45
C değeri : 3.86 000022
Kapama anahtarlama süresi : 20 ms
Açma anahtarlama süresi : 16 ms
Devreye girme süresi : 100%
0 sinyalinde maks. pozitif test palsı : 2500 µs
1 sinyalide maks. negatif test palsı : 1100 µs
Bobin karakteristik değerleri : 24 V DC: 3,3 W
İzin verilen gerilim dalgalanmaları : +/- 10%
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Osilasyon direnci : FN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi
Şok direnci : FN 942017-5 ve EN 60068-2-27’ye göre şiddet seviyesi 1 ile şok testi
Korozyon direnci sınıfı KBK : 1 – korozyona düşük maruziyet
LABS uygunluğu : VDMA24364 Zone III
Akışkan sıcaklığı : -5 °C … 50 °C
Kontrol ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
Ortam sıcaklığı : -5 °C … 50 °C
Ürün ağırlığı : 200 Gram
Elektrik bağlantısı : B formu endüstri standardına göre (11 mm)
Montaj türü : isteğe bağlı olarak: Terminal şeridina geçiş deliği ile
Havalandırma açıklığı bağlantı : toplanmadı
Pnömatik bağlantı 1 : G1/4
Pnömatik bağlantı 2 : G1/4
Pnömatik bağlantı 3 : G1/4
Malzeme hakkında not : RoHS uyumlu
Sızdırmazlık elemanları malzemesi : HNBR NBR
Gövde malzemesi : Dövme alüminyum alaşım
Piston sürgüsü malzemesi : Dövme alüminyum alaşım
