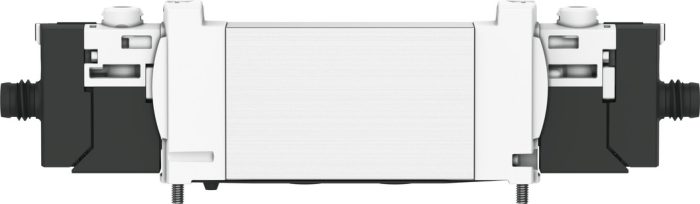

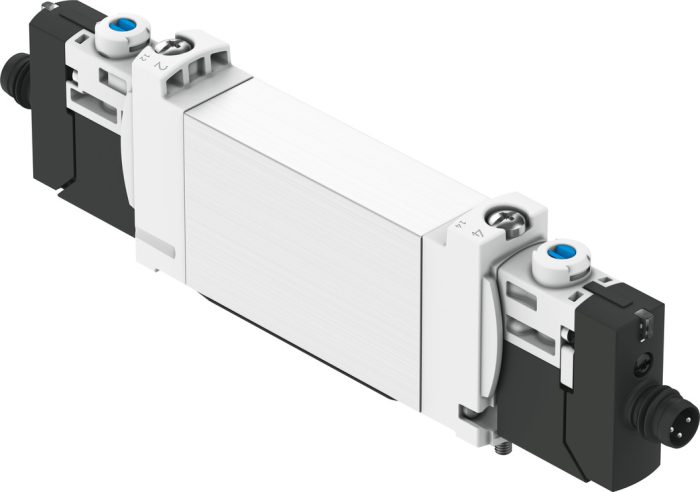

VUVG-BK14-T32C-AT-F-1R8L-S – Selenoid valf

Açıklama

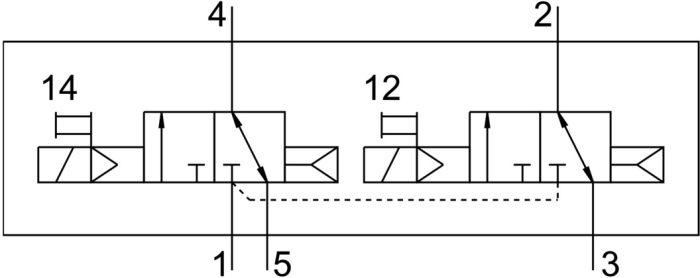

Valf fonksiyonu : 2×3/2 kapalı tek bobinli
Çalıştırma türü : elektrikli
Valf boyutu : 14 mm
Standart anma debisi : 350 l/min
Pnömatik çalışma bağlantısı : Flanş
Çalışma gerilimi : 24V DC
Çalışma basıncı : 0.15 MPa … 0.7 MPa
Çalışma basıncı : 1.5 Bar … 7 Bar
Tasarım : Sızdırmazlık halkalı piston sürgüsü
Geri alma türü : pnömatik yay
Ruhsat : c UL us – Tanınan (OL)
Sertifikayi düzenleyen kuruluş : UL MH19482
Koruma türü : IP65
Hava tahliye fonksiyonu : kısılabilir
Sızdırmazlık prensibi : yumuşak
Montaj konumu : herhangi bir
Manuel kumanda : kilitlemeli basmalı
Kontrol türü : pilot kumandalı
Pilot hava beslemesi : dahili
Akış yönü : tersine çevrilemez
Sembol : 00992904
Örtüşme : pozitif kapsama
Sinyal durumu göstergesi : LED
Maks. anahtarlama frekansı : 2 hz
Kapama anahtarlama süresi : 20 ms
Açma anahtarlama süresi : 13 ms
Devreye girme süresi : 100%
0 sinyalinde maks. pozitif test palsı : 1600 µs
1 sinyalide maks. negatif test palsı : 3000 µs
Bobin karakteristik değerleri : 24 V DC: 0,8 W
İzin verilen gerilim dalgalanmaları : +/- 10%
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Osilasyon direnci : FN 942017-4 ve EN 60068-2-6’ya göre şiddet seviyesi 1 olan nakliye uygulama testi
Şok direnci : FN 942017-5 ve EN 60068-2-27’ye göre şiddet seviyesi 1 ile şok testi
Korozyon direnci sınıfı KBK : 0 – korozyona maruziyet yok
LABS uygunluğu : VDMA24364 Zone III
Akışkan sıcaklığı : -5 °C … 50 °C
Kontrol ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
Ortam sıcaklığı : -5 °C … 50 °C
Ürün ağırlığı : 75 Gram
Elektrik bağlantısı : 3 kutuplu M8x1, EN 61076-2-104’e göre A kodlu Soket
Montaj türü : Terminal şeridina geçiş deliği ile
Pnömatik bağlantı 2 : Flanş
Pnömatik bağlantı 4 : Flanş
Malzeme hakkında not : RoHS uyumlu
Sızdırmazlık elemanları malzemesi : HNBR NBR
Gövde malzemesi : Dövme alüminyum alaşım
