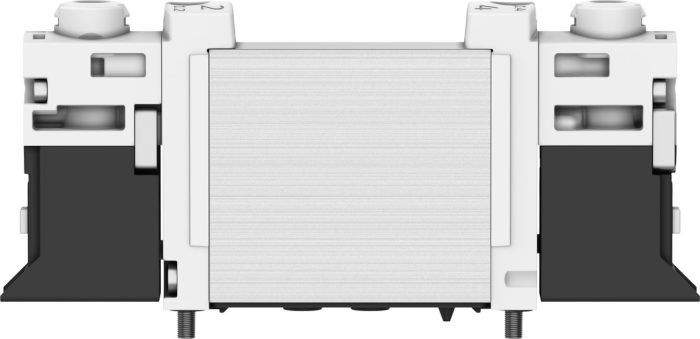

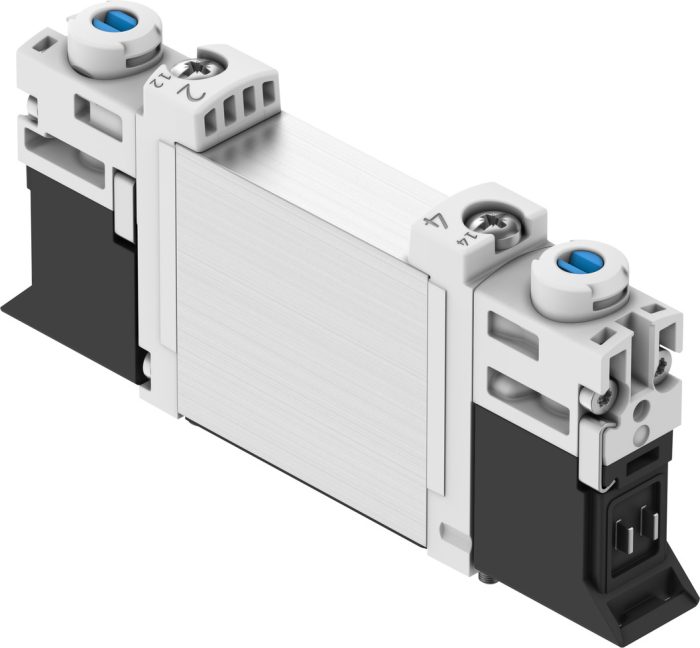

VUVG-B10A-B52-ZT-F-1P3 – Selenoid valf

Açıklama

Valf fonksiyonu : 5/2 çift bobinli
Çalıştırma türü : elektrikli
Valf boyutu : 10 mm
Standart anma debisi : 100 l/min
Pnömatik çalışma bağlantısı : Flanş
Çalışma gerilimi : 24V DC
Çalışma basıncı : -0.09 MPa … 1 MPa
Çalışma basıncı : -0.9 Bar … 10 Bar
Tasarım : Piston sürgüsü
Ruhsat : RCM işareti c UL us – Tanınan (OL)
Koruma türü : IP40 IP65 soketli
Nominal genişlik : 2 mm
Hava tahliye fonksiyonu : kısılabilir
Sızdırmazlık prensibi : yumuşak
Montaj konumu : herhangi bir
Manuel kumanda : kilitlemeli basmalı üzeri örtülü
Kontrol türü : pilot kumandalı
Pilot hava beslemesi : harici
Sembol : 00991125
Örtüşme : pozitif kapsama
Kontrol basıncı : 0.15 MPa … 0.8 MPa
Kontrol basıncı : 1.5 Bar … 8 Bar
Vakum uygunluğu : evet
Değiştirme anahtarlama süresi : 5 ms
Devreye girme süresi : 100%
0 sinyalinde maks. pozitif test palsı : 700 µs
1 sinyalide maks. negatif test palsı : 900 µs
Bobin karakteristik değerleri : 24 V DC: 1,0 W 24 V DC: düşük akım fazı 0,3 W, yüksek akım fazı 1,0 W
İzin verilen gerilim dalgalanmaları : +/- 10%
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Osilasyon direnci : FN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi
Ortam ve akışkan sıcaklığının sınırlandırılması : -5 – 50 °C tutma akımı azaltımı olmadan
Şok direnci : FN 942017-5 ve EN 60068-2-27’ye göre şiddet seviyesi 2 ile şok testi
Korozyon direnci sınıfı KBK : 2 – orta derece korozyona maruziyet
LABS uygunluğu : VDMA24364-B1/B2-L
Akışkan sıcaklığı : -5 °C … 60 °C
Kontrol ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
Ortam sıcaklığı : -5 °C … 60 °C
Ürün ağırlığı : 49 Gram
Elektrik bağlantısı : elektrik bağlantı plakası aracılığıyla
Montaj türü : Terminal şeridina
Malzeme hakkında not : RoHS uyumlu
Sızdırmazlık elemanları malzemesi : HNBR NBR
Gövde malzemesi : Dövme alüminyum alaşım
