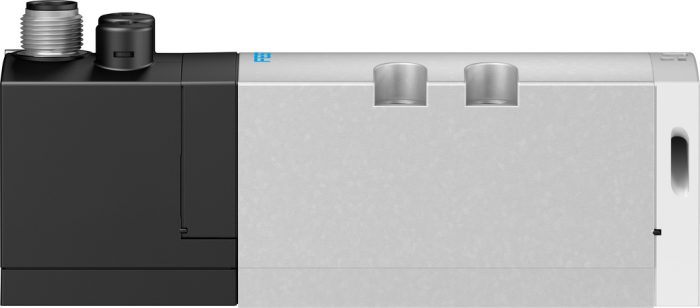

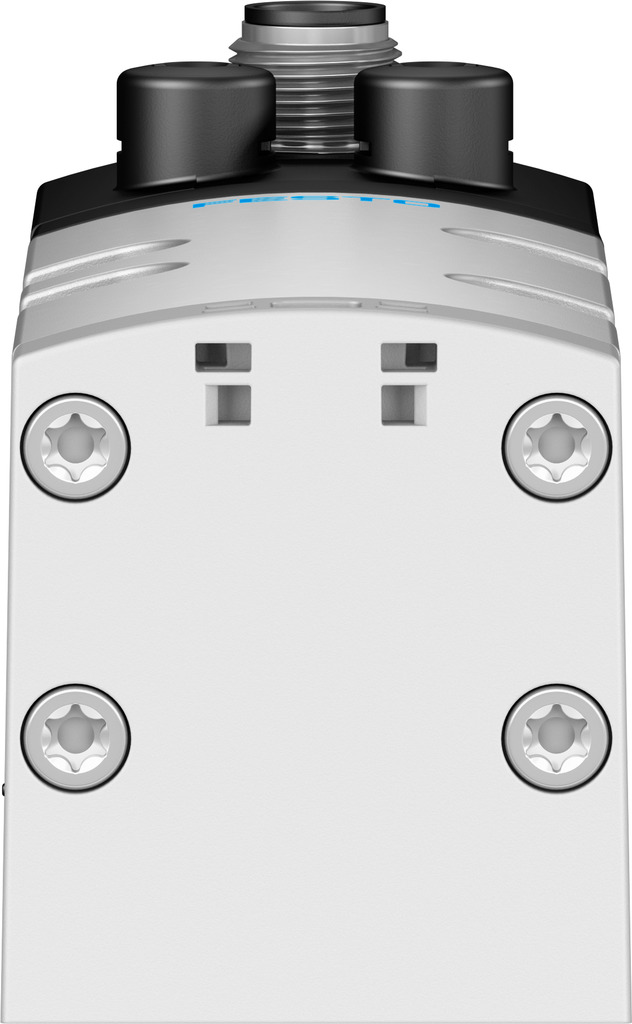

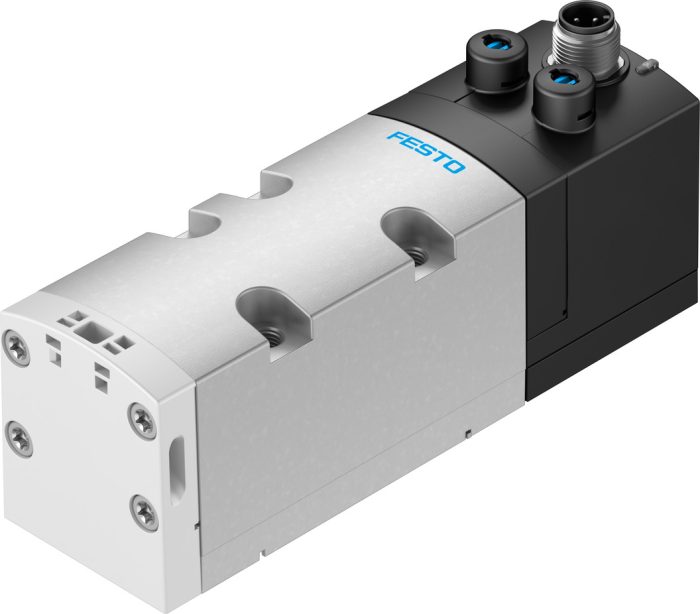

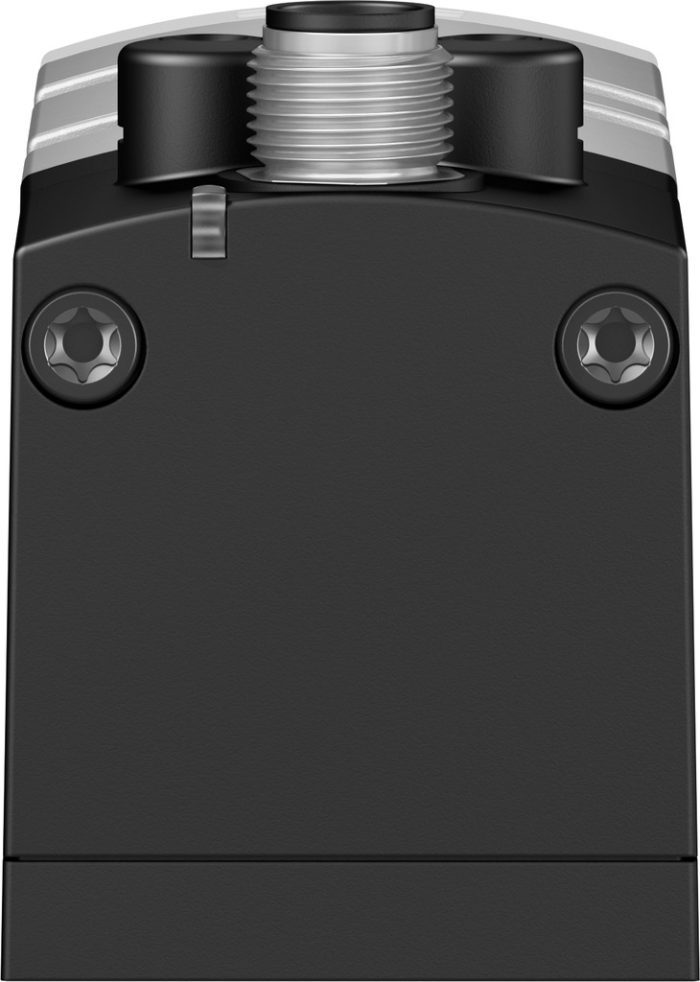

VSVA-B-P53E-ZD-D1-1R5L – Selenoid valf

Açıklama

Valf fonksiyonu : 5/3 tahliye edilmiş
Çalıştırma türü : elektrikli
Yapı genişliği : 42 mm
Standart anma debisi : 1300 l/min
Pnömatik çalışma bağlantısı : ISO 5599-1’e göre bağlantı plakası boyutu 1 G1/4
Çalışma gerilimi : 24V DC
Çalışma basıncı : -0.09 MPa … 1.6 MPa
Çalışma basıncı : -0.9 Bar … 16 Bar
Tasarım : Piston sürgüsü
Ruhsat : c UL us – Tanınan (OL)
Koruma türü : IP65 NEMA 4
Nominal genişlik : 11 mm
Izgara ölçüsü : 43 mm
Hava tahliye fonksiyonu : kısılabilir kısma plakası aracılığıyla tekli bağlantı plakası üzerinden
Sızdırmazlık prensibi : yumuşak
Montaj konumu : herhangi bir
Karşılık geldiği norm : ISO 5599-1
Manuel kumanda : kilitlemeli basmalı
Kontrol türü : pilot kumandalı
Pilot hava beslemesi : harici
Akış yönü : herhangi bir

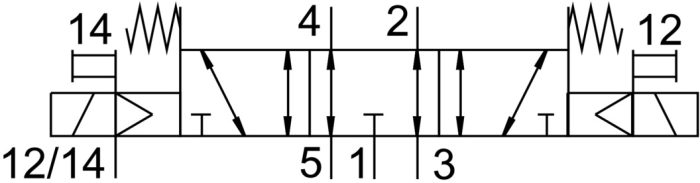

Sembol : 00991752
Örtüşme : pozitif kapsama
Sinyal durumu göstergesi : LED
Kontrol basıncı : 0.3 MPa … 1 MPa
Kontrol basıncı : 3 Bar … 10 Bar
Akış valf : 1900 l/min
Tekli bağlantı plakası üzerinde valf debisi : 1400 l/min
Valf akışı, pnömatik olarak bağlantılı : 1300 l/min
Kapama anahtarlama süresi : 65 ms
Açma anahtarlama süresi : 22 ms
Devreye girme süresi : 100%
0 sinyalinde maks. pozitif test palsı : 1400 µs
1 sinyalide maks. negatif test palsı : 900 µs
Maks. akım tüketimi : 72 mA
Bobin karakteristik değerleri : 24 V DC: 1,6 W
İzin verilen gerilim dalgalanmaları : +/- 10%
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Osilasyon direnci : FN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi
Şok direnci : FN 942017-5 ve EN 60068-2-27’ye göre şiddet seviyesi 2 ile şok testi
Korozyon direnci sınıfı KBK : 0 – korozyona maruziyet yok
LABS uygunluğu : VDMA24364-B1/B2-L
Akışkan sıcaklığı : -5 °C … 50 °C
Bağıl nem : % 0 – 90
Kontrol ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
Ortam sıcaklığı : -5 °C … 50 °C
Ürün ağırlığı : 456 Gram
Elektrik bağlantısı : 3 kutuplu M12x1 Merkezi soket yuvarlak tasarım
Montaj türü : bağlantı plakasında
Kontrol havası bağlantısı 12/14 : ISO 5599-1’e göre bağlantı plakası boyutu 1
Kontrol tahliye havası bağlantısı 82/84 : toplandı standarda göre toplanmamış isteğe bağlı olarak:
Pnömatik bağlantı 1 : ISO 5599-1’e göre bağlantı plakası boyutu 1
Pnömatik bağlantı 2 : ISO 5599-1’e göre bağlantı plakası boyutu 1
Pnömatik bağlantı 3 : ISO 5599-1’e göre bağlantı plakası boyutu 1
Pnömatik bağlantı 4 : ISO 5599-1’e göre bağlantı plakası boyutu 1
Pnömatik bağlantı 5 : ISO 5599-1’e göre bağlantı plakası boyutu 1
Malzeme hakkında not : RoHS uyumlu
Sızdırmazlık elemanları malzemesi : FPM HNBR NBR
Gövde malzemesi : Alüminyum pres döküm PA
Vida malzemesi : Çelik galvanize
