VSVA-B-P53E-H-A1-1R5L – Selenoid valf

Açıklama

Valf fonksiyonu : 5/3 tahliye edilmiş
Çalıştırma türü : elektrikli
Yapı genişliği : 26 mm
Standart anma debisi : 1000 l/min
Pnömatik çalışma bağlantısı : Bağlantı plakası boyutu 26 mm, ISO 15407-1’e göre
Çalışma gerilimi : 24V DC
Çalışma basıncı : 0.3 MPa … 0.8 MPa
Çalışma basıncı : 3 Bar … 8 Bar
Tasarım : Piston sürgüsü
Geri alma türü : mekanik yay
Ruhsat : RCM işareti c UL us – Tanınan (OL)
CE işareti (bkz. Uygunluk Beyanı) : AB EMC direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı) : EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
Koruma türü : IP65 NEMA 4
Nominal genişlik : 9 mm
Izgara ölçüsü : 27 mm
Hava tahliye fonksiyonu : kısılabilir kısma plakası aracılığıyla tekli bağlantı plakası üzerinden
Sızdırmazlık prensibi : yumuşak
Montaj konumu : herhangi bir
Karşılık geldiği norm : ISO 15407-1
Manuel kumanda : basmalı
Kontrol türü : pilot kumandalı
Pilot hava beslemesi : dahili
Akış yönü : tersine çevrilemez

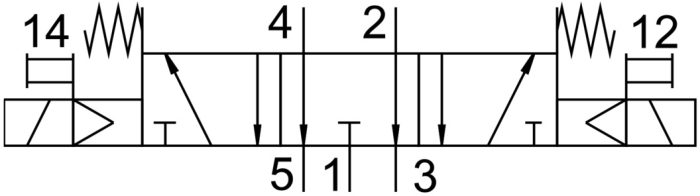

Sembol : 00991082
Örtüşme : pozitif kapsama
Ters polarite koruması : tüm elektrik bağlantıları için
İlave fonksiyonlar : Tutma akımı azaltımı Koruyucu kapatma
Sinyal durumu göstergesi : LED
b değeri : 0.3
C değeri : 2.9 000022
Akış valf : 1400 l/min
Tekli bağlantı plakası üzerinde valf debisi : 1100 l/min
Valf akışı, pnömatik olarak bağlantılı : 1000 l/min
Kapama anahtarlama süresi : 52 ms
Açma anahtarlama süresi : 20 ms
Devreye girme süresi : 100%
0 sinyalinde maks. pozitif test palsı : 400 µs
1 sinyalide maks. negatif test palsı : 100 µs
Bobin başına nominal çekme akımı : 110 mA ila 20 ms
Akım azaltmada nominal akım : 20 ms sonra 30 mA
Bobin karakteristik değerleri : 24 V DC: düşük akım fazı 1,0 W, yüksek akım fazı 2,4 W
İzin verilen gerilim dalgalanmaları : +/- 10%
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Osilasyon direnci : FN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi
Şok direnci : FN 942017-5 ve EN 60068-2-27’ye göre şiddet seviyesi 2 ile şok testi
Korozyon direnci sınıfı KBK : 2 – orta derece korozyona maruziyet
LABS uygunluğu : VDMA24364-B1/B2-L
Akışkan sıcaklığı : -5 °C … 50 °C
Bağıl nem : % 0 – 90
Doğrudan ve dolaylı temasa karşı koruma : PELV
Kontrol ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
Ortam sıcaklığı : -5 °C … 50 °C
Valf montajı için maksimum sıkma torku : 1.8 Nm … 2.2 Nm
Ürün ağırlığı : 270 Gram
Elektrik bağlantısı : 3 kutuplu M12x1 Merkezi soket yuvarlak tasarım
Montaj türü : bağlantı plakasında geçiş deliği ve vida ile
Malzeme hakkında not : RoHS uyumlu
Sızdırmazlık elemanları malzemesi : FPM HNBR NBR
Gövde malzemesi : Alüminyum pres döküm
