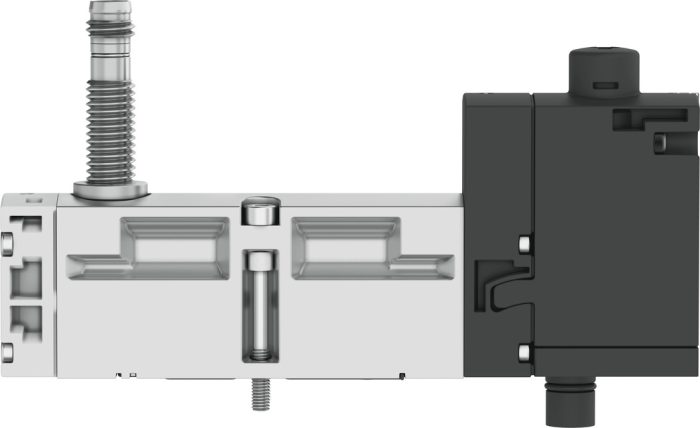

VSVA-B-M52-MZD-A2-1T1L-APP – Selenoid valf

Açıklama

Valf fonksiyonu : 5/2 tek bobinli
Çalıştırma türü : elektrikli
Yapı genişliği : 18 mm
Standart anma debisi : 550 l/min
Pnömatik çalışma bağlantısı : ISO 15407-2’ye göre bağlantı plakası boyutu 18 mm G1/8
Çalışma gerilimi : 24V DC
Çalışma basıncı : -0.09 MPa … 1 MPa
Çalışma basıncı : -0.9 Bar … 10 Bar
Tasarım : Piston sürgüsü
Geri alma türü : mekanik yay
KC işareti : KC-EMC
CE işareti (bkz. Uygunluk Beyanı) : AB EMC direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı) : EMC için Birleşik Krallık düzenlemelerine göre
Koruma türü : IP65 NEMA 4
Nominal genişlik : 5 mm
Hava tahliye fonksiyonu : kısılabilir kısma plakası aracılığıyla tekli bağlantı plakası üzerinden
Sızdırmazlık prensibi : yumuşak
Montaj konumu : herhangi bir
Manuel kumanda : kilitlemeli basmalı üzeri örtülü
Kontrol türü : pilot kumandalı
Pilot hava beslemesi : harici dahili
Akış yönü : tersine çevrilemez

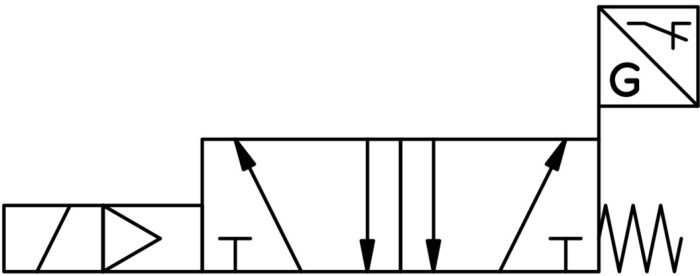

Sembol : 00997392
Ölçüm prensibi : endüktif
Örtüşme : pozitif kapsama
Ters polarite koruması sensör : tüm elektrik bağlantıları için
Sinyal durumu göstergesi : LED
Anahtarlama konumu sorgulama : Sensörlü normal konum
Anahtarlama durumu göstergesi sensör : LED
Kontrol basıncı : 0.3 MPa … 1 MPa
Kontrol basıncı : 3 Bar … 10 Bar
Akış valf : 750 l/min
Tekli bağlantı plakası üzerinde valf debisi : 600 l/min
Valf akışı, pnömatik olarak bağlantılı, akış optimizasyonlu : 700 l/min
Valf akışı, pnömatik olarak bağlantılı : 550 l/min
Kapama anahtarlama süresi : 38 ms
Açma anahtarlama süresi : 12 ms
Valf – sensör açma anahtarlama süresi : 32 ms
Valf – sensör kapama anahtarlama süresi : 9 ms
Devreye girme süresi : 100%
0 sinyalinde maks. pozitif test palsı : 1500 µs
1 sinyalide maks. negatif test palsı : 800 µs
Nominal çalışma gerilimi DC : 24 V
Anahtarlama çıkışı : PNP
Bobin karakteristik değerleri : 24 V DC: 1,6 W
Aşırı gerilim direnci : 2.5 kV
Kirlenme derecesi : 3
İzin verilen gerilim dalgalanmaları : +/- 10%
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Osilasyon direnci : FN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi
Şok direnci : FN 942017-5 ve EN 60068-2-27’ye göre şiddet seviyesi 2 ile şok testi
Korozyon direnci sınıfı KBK : 0 – korozyona maruziyet yok
LABS uygunluğu : VDMA24364-B1/B2-L
Akışkan sıcaklığı : -5 °C … 50 °C
Bağıl nem : % 0 – 90
Ses basınç seviyesi : 85 000007
Ortam sıcaklığı : -5 °C … 50 °C
Valf montajı için maksimum sıkma torku : 0.8 Nm … 1.2 Nm
Ürün ağırlığı : 140 Gram
Çalışma gerilimi aralığı DC sensör : 10 V … 30 V
Sensör kısa devre dayanımı : saat ayarı
Boşta çalışma akımı sensör : ≤10 mA
Maks. çıkış akımı sensörü : 200 mA
Maks. anahtarlama frekansı sensör : 5000 hz
Artakalan dalgalanma sensör : ± 10 %
Gerilim düşüşü sensör : ≤2 V
Elektrik bağlantısı : 4 kutuplu Soket ISO 15407-2’ye göre
Sensör bağlantısı : Soket 3 kutuplu M8x1
Montaj türü : bağlantı plakasında
Kontrol havası bağlantısı 12/14 : ISO 15407-2’ye göre bağlantı plakası boyutu 18 mm
Kontrol tahliye havası bağlantısı 82/84 : toplandı toplanmadı isteğe bağlı olarak:
Pnömatik bağlantı 1 : ISO 15407-2’ye göre bağlantı plakası boyutu 18 mm
Pnömatik bağlantı 2 : ISO 15407-2’ye göre bağlantı plakası boyutu 18 mm
Pnömatik bağlantı 3 : ISO 15407-2’ye göre bağlantı plakası boyutu 18 mm
Pnömatik bağlantı 4 : ISO 15407-2’ye göre bağlantı plakası boyutu 18 mm
Pnömatik bağlantı 5 : ISO 15407-2’ye göre bağlantı plakası boyutu 18 mm
Malzeme hakkında not : RoHS uyumlu
Sızdırmazlık elemanları malzemesi : FPM NBR
Gövde malzemesi : Alüminyum pres döküm PA
Vida malzemesi : Çelik, galvanize
Anahtarlama elemanı işlevi : Normalde kapalı kontak
