VSVA-B-B52-ZD-D2-1T1L – Selenoid valf

Açıklama

Valf fonksiyonu : 5/2 çift bobinli
Çalıştırma türü : elektrikli
Yapı genişliği : 52 mm
Standart anma debisi : 2900 l/min
Pnömatik çalışma bağlantısı : ISO 5599-2’ye göre bağlantı plakası boyutu 2 G1/2
Çalışma gerilimi : 24V DC
Çalışma basıncı : -0.09 MPa … 1 MPa
Çalışma basıncı : -0.9 Bar … 10 Bar
Tasarım : Piston sürgüsü
Ruhsat : c UL us – Tanınan (OL)
KC işareti : KC-EMC
CE işareti (bkz. Uygunluk Beyanı) : AB EMC direktifine göre
Koruma türü : IP65 NEMA 4
Izgara ölçüsü : 59 mm
Hava tahliye fonksiyonu : kısılabilir kısma plakası aracılığıyla tekli bağlantı plakası üzerinden
Sızdırmazlık prensibi : yumuşak
Montaj konumu : herhangi bir
Karşılık geldiği norm : ISO 5599-2
Manuel kumanda : kilitlemeli basmalı
Kontrol türü : pilot kumandalı
Pilot hava beslemesi : harici
Akış yönü : herhangi bir

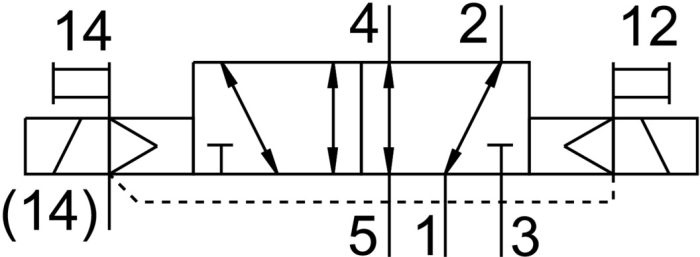

Sembol : 00992941
Sinyal durumu göstergesi : LED
Kontrol basıncı : 0.3 MPa … 1 MPa
Kontrol basıncı : 3 Bar … 10 Bar
Akış valf : 4000 l/min
Tekli bağlantı plakası üzerinde valf debisi : 3400 l/min
Valf akışı, pnömatik olarak bağlantılı : 2900 l/min
Değiştirme anahtarlama süresi : 18 ms
Devreye girme süresi : 100%
0 sinyalinde maks. pozitif test palsı : 1000 µs
1 sinyalide maks. negatif test palsı : 3500 µs
Bobin başına nominal çekme akımı : 165 mA ila 30 ms
Akım azaltmada nominal akım : 30 ms sonra 35 mA
Bobin karakteristik değerleri : 24 V DC: 4,6 W
Aşırı gerilim direnci : 2.5 kV
Kirlenme derecesi : 3
İzin verilen gerilim dalgalanmaları : +/- 10%
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Osilasyon direnci : FN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi
Şok direnci : FN 942017-5 ve EN 60068-2-27’ye göre şiddet seviyesi 2 ile şok testi
Korozyon direnci sınıfı KBK : 0 – korozyona maruziyet yok
LABS uygunluğu : VDMA24364-B1/B2-L
Akışkan sıcaklığı : -5 °C … 50 °C
Bağıl nem : % 0 – 90
Ortam sıcaklığı : -5 °C … 50 °C
Ürün ağırlığı : 732 Gram
Elektrik bağlantısı : Eklenti ISO 5599-2’ye göre
Montaj türü : bağlantı plakasında
Kontrol havası bağlantısı 12/14 : ISO 5599-2’ye göre bağlantı plakası boyutu 2
Kontrol tahliye havası bağlantısı 82/84 : toplandı standarda göre toplanmamış isteğe bağlı olarak:
Pnömatik bağlantı 1 : ISO 5599-2’ye göre bağlantı plakası boyutu 2
Pnömatik bağlantı 2 : ISO 5599-2’ye göre bağlantı plakası boyutu 2
Pnömatik bağlantı 3 : ISO 5599-2’ye göre bağlantı plakası boyutu 2
Pnömatik bağlantı 4 : ISO 5599-2’ye göre bağlantı plakası boyutu 2
Pnömatik bağlantı 5 : ISO 5599-2’ye göre bağlantı plakası boyutu 2
Malzeme hakkında not : RoHS uyumlu
Sızdırmazlık elemanları malzemesi : FPM HNBR NBR
Gövde malzemesi : Alüminyum pres döküm PA
Vida malzemesi : Çelik, galvanize
