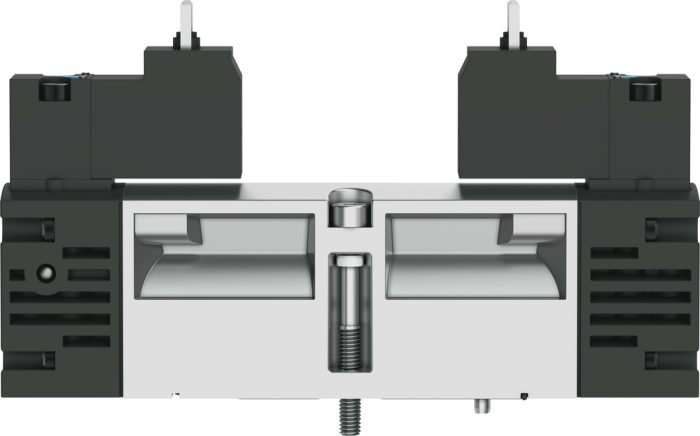

VSVA-B-B52-H-A1-1C1 – Selenoid valf

Açıklama

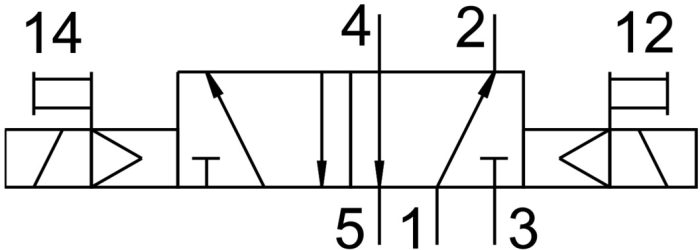

Valf fonksiyonu : 5/2 çift bobinli
Çalıştırma türü : elektrikli
Valf boyutu : 26 mm
Standart anma debisi : 1100 l/min
Pnömatik çalışma bağlantısı : Bağlantı plakası boyutu 26 mm, ISO 15407-1’e göre VDMA 24563’e göre bağlantı plakası boyutu 01 G1/4
Çalışma gerilimi : 24V DC
Çalışma basıncı : 0.2 MPa … 1 MPa
Çalışma basıncı : 2 Bar … 10 Bar
Tasarım : Piston sürgüsü
Ruhsat : c UL us – Tanınan (OL)
Koruma türü : IP65 NEMA 4
Nominal genişlik : 9 mm
Hava tahliye fonksiyonu : kısılabilir
Sızdırmazlık prensibi : yumuşak
Montaj konumu : herhangi bir
Karşılık geldiği norm : ISO 15407-1 VDMA 24563
Manuel kumanda : basmalı
Kontrol türü : pilot kumandalı
Pilot hava beslemesi : dahili
Akış yönü : tersine çevrilemez
Sembol : 00991005
Örtüşme : pozitif kapsama
Sinyal durumu göstergesi : LED
Kontrol basıncı : 0.3 MPa … 1 MPa
Kontrol basıncı : 3 Bar … 10 Bar
Akış valf : 1400 l/min
Tekli bağlantı plakası üzerinde valf debisi : 1100 l/min
Valf akışı, pnömatik olarak bağlantılı : 1100 l/min
Değiştirme anahtarlama süresi : 18 ms
Devreye girme süresi : 100%
0 sinyalinde maks. pozitif test palsı : 1800 µs
1 sinyalide maks. negatif test palsı : 800 µs
Bobin karakteristik değerleri : 24 V DC: 1,8 W
İzin verilen gerilim dalgalanmaları : -% 15 / +% 10
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Osilasyon direnci : FN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi
Şok direnci : FN 942017-5 ve EN 60068-2-27’ye göre şiddet seviyesi 2 ile şok testi
Korozyon direnci sınıfı KBK : 0 – korozyona maruziyet yok
LABS uygunluğu : VDMA24364-B1/B2-L
Akışkan sıcaklığı : -5 °C … 50 °C
Bağıl nem : % 0 – 90
Ses basınç seviyesi : 85 000007
Kontrol ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
Ortam sıcaklığı : -5 °C … 50 °C
Valf montajı için maksimum sıkma torku : 1.8 Nm … 2.2 Nm
Ürün ağırlığı : 305 Gram
Elektrik bağlantısı : C formu DIN EN 175301-803’e göre koruyucu iletken olmadan
Montaj türü : bağlantı plakasında
Yardımcı kontrol havası bağlantısı 12 : ISO 15407-1’e göre bağlantı plakası boyutu 26 mm
Yardımcı kontrol havası bağlantısı 14 : ISO 15407-1’e göre bağlantı plakası boyutu 26 mm
Kontrol tahliye havası bağlantısı 82/84 : toplandı standarda göre toplanmamış
Pnömatik bağlantı 1 : Bağlantı plakası boyutu 26 mm, ISO 15407-1’e göre
Pnömatik bağlantı 2 : ISO 15407-1’e göre bağlantı plakası boyutu 26 mm
Pnömatik bağlantı 3 : ISO 15407-1’e göre bağlantı plakası boyutu 26 mm
Pnömatik bağlantı 4 : ISO 15407-1’e göre bağlantı plakası boyutu 26 mm
Pnömatik bağlantı 5 : ISO 15407-1’e göre bağlantı plakası boyutu 26 mm
Pilot kontrol arayüzü : ISO 15218’e göre
Malzeme hakkında not : RoHS uyumlu
Sızdırmazlık elemanları malzemesi : HNBR NBR
Gövde malzemesi : Alüminyum pres döküm
Vida malzemesi : Çelik galvanize
