VSNC-F-P53C-MD-G14-F8 – Selenoid valf

Açıklama

Valf fonksiyonu : 5/3 kapalı
Çalıştırma türü : elektrikli
Yapı genişliği : 32 mm
Standart anma debisi : 1250 l/min
Pnömatik çalışma bağlantısı : NAMUR bağlantı şeması
Çalışma gerilimi : bobin aracılığıyla, ayrıca sipariş edilmelidir
Çalışma basıncı : 0.3 MPa … 1 MPa
Çalışma basıncı : 3 Bar … 10 Bar
Tasarım : Piston sürgüsü
Geri alma türü : mekanik yay
Ruhsat : c UL us – Tanınan (OL)
Sertifikayi düzenleyen kuruluş : DNVGL-TAA000011J
Hava tahliye fonksiyonu : kısılabilir
Sızdırmazlık prensibi : yumuşak
Montaj konumu : herhangi bir
Karşılık geldiği norm : VDI/VDE 3845 (NAMUR)
Manuel kumanda : kilitlemeli basmalı
Kontrol türü : pilot kumandalı
Pilot hava beslemesi : dahili
Akış yönü : tersine çevrilemez

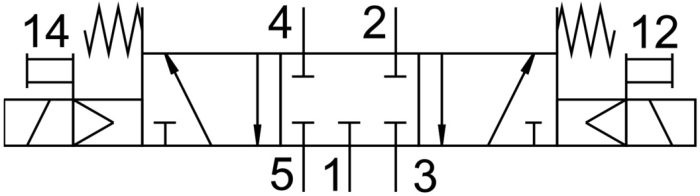

Sembol : 00991080
Örtüşme : pozitif kapsama
Sinyal durumu göstergesi : aksesuarlarla
b değeri : 0.4
C değeri : 5.2 000022
Kapama anahtarlama süresi : 52 ms
Açma anahtarlama süresi : 13 ms
Değiştirme anahtarlama süresi : 26 ms
Devreye girme süresi : 100%
Bobin karakteristik değerleri : Bkz. ayrı olarak sipariş edilecek bobin
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK : 2 – orta derece korozyona maruziyet
LABS uygunluğu : VDMA24364-B2-L
Akışkan sıcaklığı : -20 °C … 60 °C
Ortam sıcaklığı : -20 °C … 60 °C
Ürün ağırlığı : 345 Gram
Montaj türü : geçiş deliği ile
Havalandırma açıklığı bağlantı : toplanmadı
Pnömatik bağlantı 1 : G1/4
Pnömatik bağlantı 2 : NAMUR bağlantı şeması
Pnömatik bağlantı 3 : G1/4
Pnömatik bağlantı 4 : NAMUR bağlantı şeması
Pnömatik bağlantı 5 : G1/4
Malzeme hakkında not : RoHS uyumlu
Sızdırmazlık elemanları malzemesi : NBR
Gövde malzemesi : Dövme alüminyum alaşım
Vida malzemesi : Çelik, galvanize
