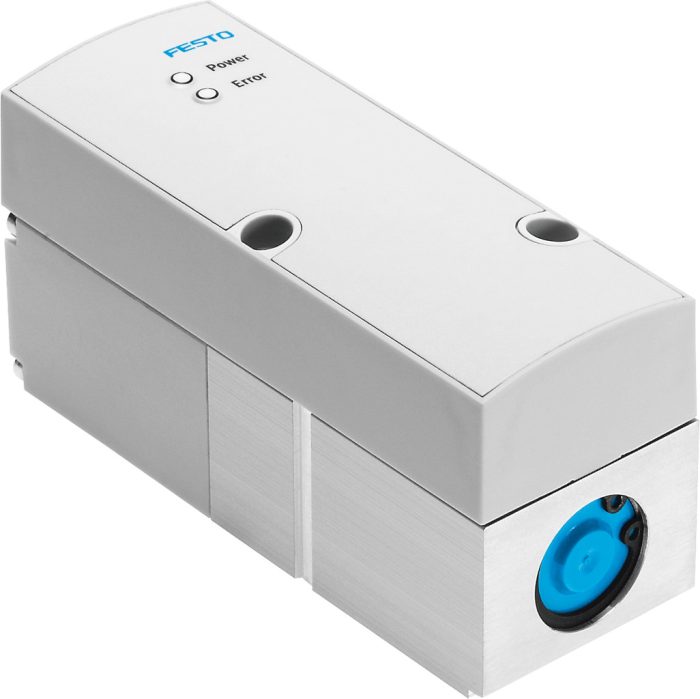

VPPM-6TA-L-1-F-0L6H – Basınç Oransal Regülatör

Açıklama

Hava verme nominal genişlik : 6 mm
Hava tahliye nominal açıklık : 4.5 mm
Çalıştırma türü : elektrikli
Sızdırmazlık prensibi : yumuşak
Montaj konumu : herhangi bir
Tasarım : pilot kumandalı diyaframlı regülatör valfi
Kısa devre dayanımı : tüm elektrik bağlantıları için
Güvenlik uyarısı : Emniyet konumu VPPM: Besleme kablosunun kopması durumunda çıkış basıncı kumandasız kalır.
Sembol : 00995303
Ters polarite koruması : tüm elektrik bağlantıları için
Geri alma türü : mekanik yay
Kontrol türü : pilot kumandalı
Valf fonksiyonu : 3 yollu oransal regülatör
Gösterge türü : LED
Basınç kontrol aralığı : 0.006 MPa … 0.6 MPa
Basınç kontrol aralığı : 0.06 Bar … 6 Bar
Giriş basıncı 1 : 0 Bar … 8 Bar
Giriş basıncı 1 : 0 MPa … 0.8 MPa
Maks. basınç histerezi : 0.03 Bar
Standart anma debisi : 900 l/min
Çalışma gerilimi aralığı DC : 21.6 V … 26.4 V
Maks. akım tüketimi : 300 mA
Devreye girme süresi : 100%
Maks. elektrik güç tüketimi : 7 W
Artakalan dalgalanma : % 10
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava Soy gazlar
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün değil
Ruhsat : RCM işareti c UL us – Listelenmiş (OL)
KC işareti : KC-EMC
CE işareti (bkz. Uygunluk Beyanı) : AB EMC direktifine göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı) : EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
Sertifikayi düzenleyen kuruluş : UL E322346
Korozyon direnci sınıfı KBK : 2 – orta derece korozyona maruziyet
LABS uygunluğu : VDMA24364-B1/B2-L
Akışkan sıcaklığı : 10 °C … 50 °C
Koruma türü : IP65
Ortam sıcaklığı : 0 °C … 60 °C
Ürün ağırlığı : 400 Gram
Doğrusallık : 1 %FS
Histerezis : 0.5 %FS
Yeniden üretilebilirlik : 0.5 %FS
Genel doğruluk : % 1,25 FS
Sıcaklık katsayısı : 0.04 000001
Tekrarlama hassasiyeti FS : 0.5 %
Elektrik bağlantısı : bağlantı plakası üzerinden
Montaj türü : isteğe bağlı olarak: geçiş deliği ile aksesuarlarla
Pnömatik bağlantı 1 : Bağlantı plakası
Pnömatik bağlantı 2 : Bağlantı plakası
Pnömatik bağlantı 3 : Bağlantı plakası
Malzeme hakkında not : RoHS uyumlu
Gövde malzemesi : Dövme alüminyum alaşım eloksallı
