VOFD-L50T-M32-MN-FG14-10-F10 – Valf

Açıklama

Valf fonksiyonu : 3/2 kapalı tek bobinli
Çalıştırma türü : elektrikli
Yapı genişliği : 50.5 mm
Standart anma debisi : 493 l/min
Pnömatik çalışma bağlantısı : Flanş 1/4 NAMUR bağlantı şeması
Çalışma basıncı : 0 MPa … 1 MPa
Çalışma basıncı : 0 Bar … 10 Bar
Tasarım : direkt kumandalı popet valf
Geri alma türü : mekanik yay
Koruma türü : IP65
Sertifikayi düzenleyen kuruluş : TÜV 968/V 1251.00/21
Nominal genişlik : 5 mm
Sızdırmazlık prensibi : yumuşak
Montaj konumu : herhangi bir
Manuel kumanda : yok
Kontrol türü : doğrudan
Akış yönü : tersine çevrilebilir

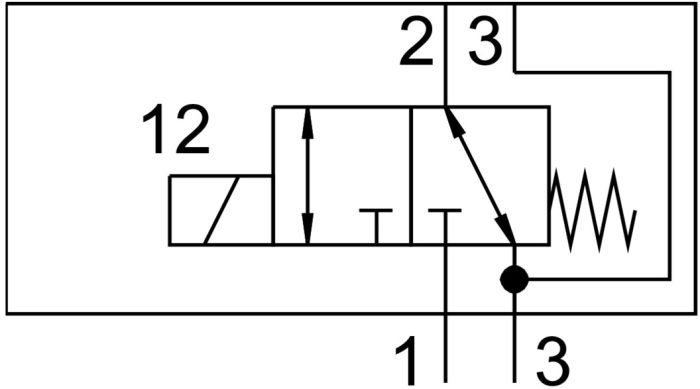

Sembol : 00992956
Güvenlik fonksiyonu : Emniyetli hava tahliyesi
Safety Integrity Level (SIL) : SIL 3’e kadar yüksek talep modu SIL 3’e kadar düşük talep modu
Vakum uygunluğu : evet
b değeri : 0.25
C değeri : 2 000022
Debi Kv hava verme : 0.36 m3/h
Akış Kv hava tahliyesi : 0.36 m3/h
Standart anma debisi 2-3 : 429 l/min
Kapama anahtarlama süresi : 60 ms
Açma anahtarlama süresi : 40 ms
Patlamaya karşı koruma : Zone 1 (ATEX) Zone 2 (ATEX) Zone 21 (ATEX) Zone 22 (ATEX)
İşletim ortamı : ISO 8573-1:2010 [7:2:2] uyarınca basınçlı hava
Genişletilmiş ortam sıcaklığı : -25 – 60 °C Düşük talep modu
Korozyon direnci sınıfı KBK : 4 – oldukça yoğun korozyona maruziyet
LABS uygunluğu : VDMA24364 Zone III
Akışkan sıcaklığı : -25 °C … 60 °C
Ortam sıcaklığı : -25 °C … 60 °C
Ürün ağırlığı : 560 Gram
Pnömatik bağlantı 1 : G1/4
Pnömatik bağlantı 2 : Flanş 1/4 NAMUR bağlantı şeması
Pnömatik bağlantı 3 : G1/4
Malzeme hakkında not : RoHS uyumlu
Sızdırmazlık elemanları malzemesi : NBR
Gövde malzemesi : Metalize alüminyum
