VOFC-LT-M32C-M-FG12-F19 – Valf

Açıklama

Valf fonksiyonu : 3/2 kapalı tek bobinli
Çalıştırma türü : elektrikli
Yapı genişliği : 51 mm
Standart anma debisi : 2162 l/min
Pnömatik çalışma bağlantısı : Bağlantı plakası G1/2
Çalışma basıncı : 0.2 MPa … 0.8 MPa
Çalışma basıncı : 2 Bar … 8 Bar
Tasarım : pilot kumandalı pistonlu popet valf
Geri alma türü : mekanik yay
Koruma türü : IP65
Sertifikayi düzenleyen kuruluş : TÜV 968/V 1251.00/21
Nominal genişlik : 12 mm
Sızdırmazlık prensibi : sert
Montaj konumu : herhangi bir
Manuel kumanda : yok
Kontrol türü : pilot kumandalı
Pilot hava beslemesi : dahili
Akış yönü : tersine çevrilemez

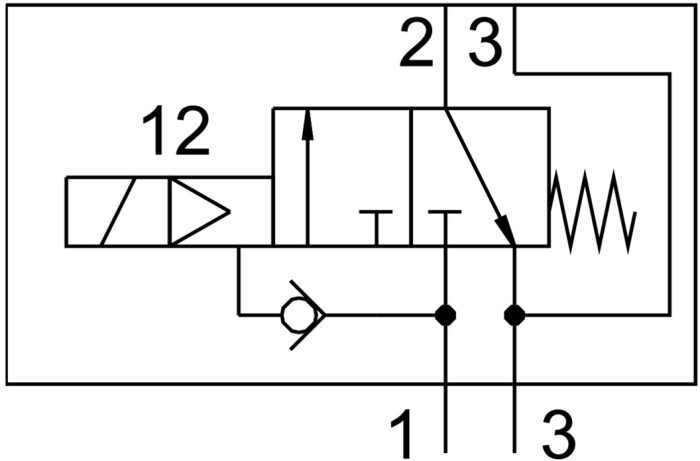

Sembol : 00995568
Güvenlik fonksiyonu : Emniyetli hava tahliyesi
Safety Integrity Level (SIL) : SIL 3’e kadar yüksek talep modu SIL 3’e kadar düşük talep modu
Debi Kv hava verme : 1.98 m3/h
Akış Kv hava tahliyesi : 3.86 m3/h
Standart anma debisi 2-3 : 4224 l/min
Kapama anahtarlama süresi : 14 ms
Açma anahtarlama süresi : 25 ms
Patlamaya karşı koruma : Zone 1 (ATEX) Zone 2 (ATEX) Zone 21 (ATEX) Zone 22 (ATEX)
İşletim ortamı : ISO 8573-1:2010 [7:2:2] uyarınca basınçlı hava
Korozyon direnci sınıfı KBK : 4 – oldukça yoğun korozyona maruziyet
LABS uygunluğu : VDMA24364 Zone III
Akışkan sıcaklığı : -25 °C … 60 °C
Ortam sıcaklığı : -25 °C … 60 °C
Ürün ağırlığı : 880 Gram
Pnömatik bağlantı 1 : G1/2
Pnömatik bağlantı 2 : Flanş 1/4 NAMUR bağlantı şeması
Pnömatik bağlantı 3 : G1/2
Malzeme hakkında not : RoHS uyumlu
Sızdırmazlık elemanları malzemesi : NBR
Gövde malzemesi : Metalize alüminyum
