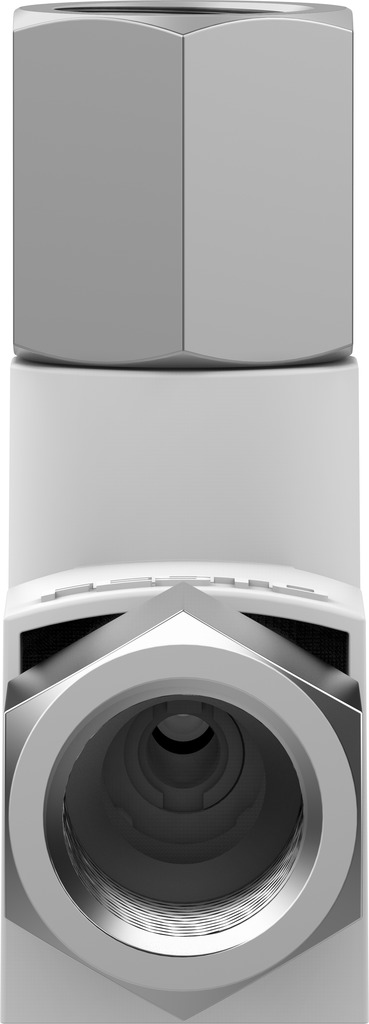

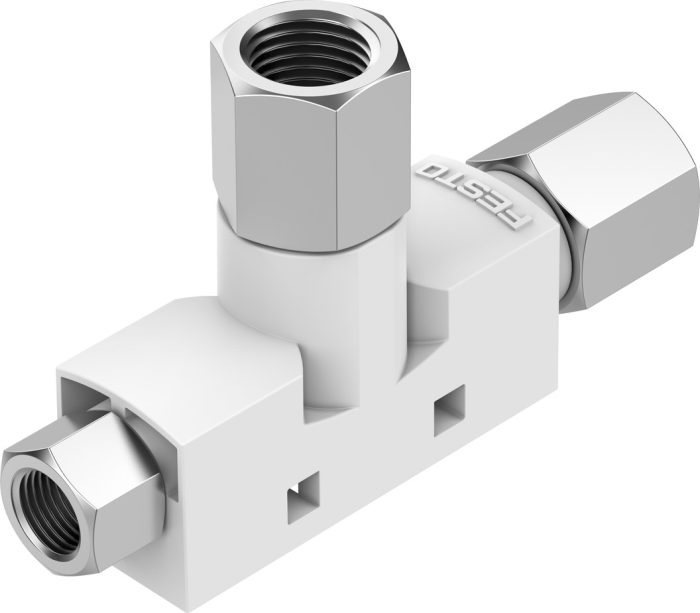

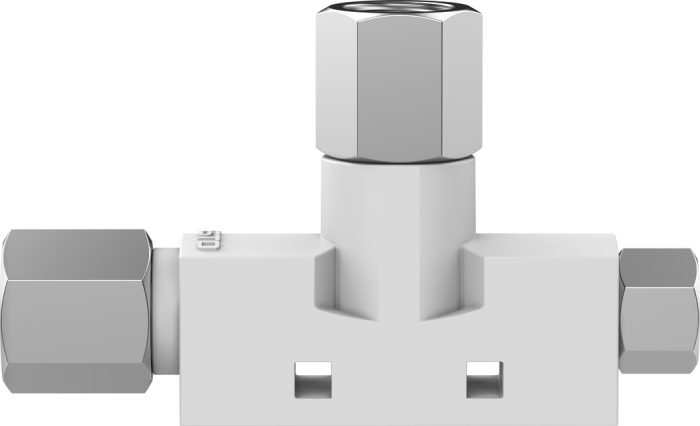

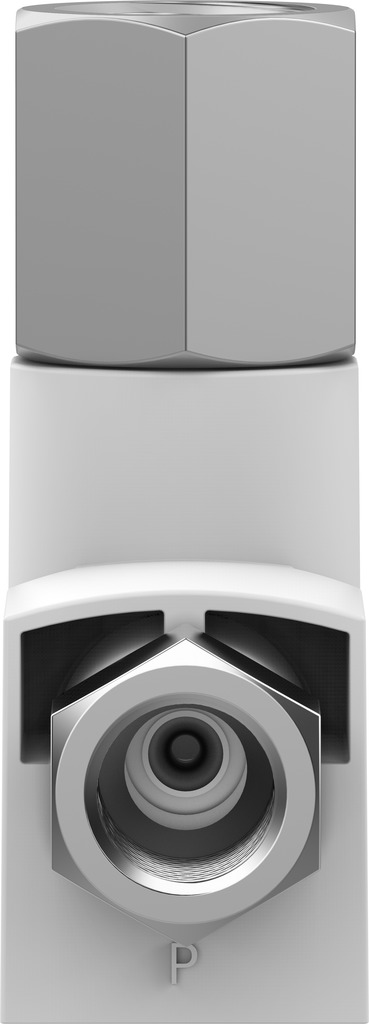

VN-14-H-T4-PI4-VI5-RI5 – Vakum jeneratörü

Açıklama

Laval nozulun nominal genişliği : 1.4 mm
Izgara ölçüsü : 18 mm
Montaj konumu : herhangi bir
Ejektör karakteristiği : yüksek vakum Standart
Tasarım : T şekli
Sembol : 00991490
Maks. emiş debisi için çalışma basıncı : 5.1 Bar
Çalışma basıncı : 1 Bar … 8 Bar
Maks. vakum için çalışma basıncı : 5 Bar
Maks. vakum : 88 %
Nominal çalışma basıncı : 6 Bar
Atmosfere karşı maks. emiş debisi : 51.6 l/min
Nominal çalışma basıncında hava verme süresi : 0.5 saniye
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün değil
Korozyon direnci sınıfı KBK : 2 – orta derece korozyona maruziyet
LABS uygunluğu : VDMA24364-B1/B2-L
Akışkan sıcaklığı : 0 °C … 60 °C
Ortam sıcaklığı : 0 °C … 60 °C
Maks. sıkma torku : 0.5 Nm
Ürün ağırlığı : 36 Gram
Montaj türü : geçiş deliği ile aksesuarlarla
Pnömatik bağlantı 1 : G1/8
Pnömatik bağlantı 3 : G1/4
Vakum portu : G1/4
Bağlantı dişi malzemesi : Dövme alüminyum alaşım, anodize
Malzeme hakkında not : RoHS uyumlu
Sızdırmazlık elemanları malzemesi : NBR
Alıcı nozul malzemesi : POM
Gövde malzemesi : POM takviyeli
Jet nozulu malzemesi : Dövme alüminyum alaşım
