VN-10-H-T3-PQ2-VQ2-RO1 – Vakum jeneratörü

Açıklama

Laval nozulun nominal genişliği : 0.95 mm
Izgara ölçüsü : 14 mm
Susturucu yapı şekli : Açık
Montaj konumu : herhangi bir
Ejektör karakteristiği : yüksek vakum Standart
Entegre işlev : Susturucu açık
Tasarım : T şekli

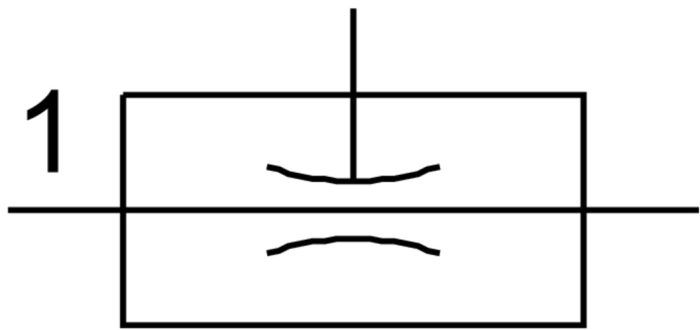

Sembol : 00991489
Maks. emiş debisi için çalışma basıncı : 3.1 Bar
Çalışma basıncı : 1 Bar … 8 Bar
Maks. vakum için çalışma basıncı : 4.5 Bar
Maks. vakum : 89 %
Nominal çalışma basıncı : 6 Bar
Atmosfere karşı maks. emiş debisi : 25 l/min
Nominal çalışma basıncında hava verme süresi : 1.1 saniye
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün değil
Korozyon direnci sınıfı KBK : 1 – korozyona düşük maruziyet
LABS uygunluğu : VDMA24364-B1/B2-L
Akışkan sıcaklığı : 0 °C … 60 °C
Nominal çalışma basıncında ses basınç seviyesi : 74 000007
Ortam sıcaklığı : 0 °C … 60 °C
Maks. sıkma torku : 0.5 Nm
Ürün ağırlığı : 24 Gram
Montaj türü : geçiş deliği ile aksesuarlarla
Pnömatik bağlantı 1 : QS-6
Pnömatik bağlantı 3 : Susturucu açık
Vakum portu : QS-6
Bağlantı dişi malzemesi : Nikel kaplı pirinç
Malzeme hakkında not : RoHS uyumlu
Sızdırmazlık elemanları malzemesi : NBR
Alıcı nozul malzemesi : POM
Gövde malzemesi : POM takviyeli
Susturucu malzemesi : PE
Jet nozulu malzemesi : Dövme alüminyum alaşım
Bağlantı elemanı malzemesi : Pirinç nikel kaplı
