VN-10-H-T3-PQ2-VQ2-RO1-B – Vakum jeneratörü

Açıklama

Laval nozulun nominal genişliği : 0.95 mm
Izgara ölçüsü : 14 mm
Susturucu yapı şekli : Açık
Montaj konumu : herhangi bir
Ejektör karakteristiği : Standart yüksek negatif basınç
Manuel kumanda : basmalı
Entegre işlev : Pnömatik ejektör darbe valfi Elektrikli açma/kapama valfi Susturucu açık
Tasarım : T şekli

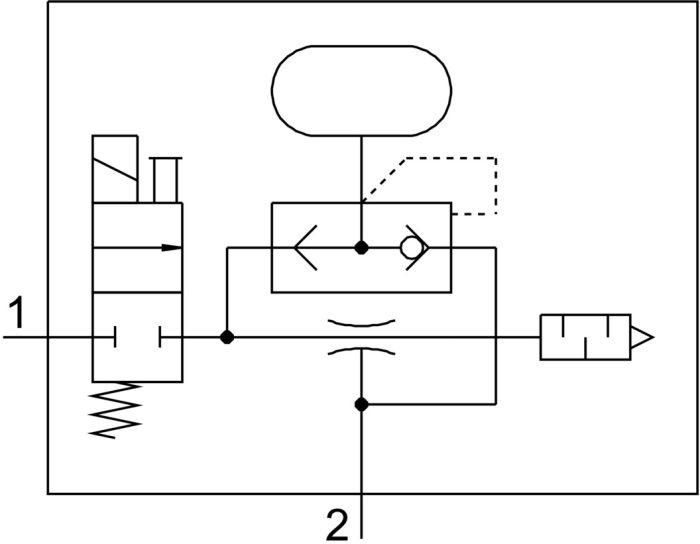

Sembol : 00991944
Valf fonksiyonu : 2/2
Maks. emiş debisi için çalışma basıncı : 3 Bar
Çalışma basıncı : 2 Bar … 8 Bar
Maks. vakum için çalışma basıncı : 3.5 Bar
Maks. vakum : 93 %
Nominal çalışma basıncı : 6 Bar
Atmosfere karşı maks. emiş debisi : 21.8 l/min
Nominal çalışma basıncında hava verme süresi : 1.06 saniye
Çalışma gerilimi aralığı DC : 21.6 V … 26.4 V
Elektrik güç tüketimi : 1.2 W
Devreye girme süresi : 100%
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün değil
Korozyon direnci sınıfı KBK : 1 – korozyona düşük maruziyet
LABS uygunluğu : VDMA24364-B1/B2-L
Akışkan sıcaklığı : 0 °C … 50 °C
Nominal çalışma basıncında ses basınç seviyesi : 71 000007
Koruma türü : IP40
Ortam sıcaklığı : 0 °C … 50 °C
Ürün ağırlığı : 63 Gram
Elektrik bağlantısı : Soket
Montaj türü : geçiş deliği ile şapka raylı aksesuarlarla
Pnömatik bağlantı 1 : QS-6
Pnömatik bağlantı 3 : Susturucu açık
Vakum portu : QS-6
Bağlantı dişi malzemesi : Dövme alüminyum alaşım, anodize
Malzeme hakkında not : RoHS uyumlu
Sızdırmazlık elemanları malzemesi : NBR
Alıcı nozul malzemesi : POM
Gövde malzemesi : PA takviyeli POM takviyeli
Susturucu malzemesi : PE
Vida malzemesi : Çelik
Jet nozulu malzemesi : Dövme alüminyum alaşım
Bağlantı elemanı malzemesi : Pirinç nikel kaplı
