VL-5/3B-1/8-B-EX – Pnömatik Valf|Hava tetiklemeli valf

Açıklama

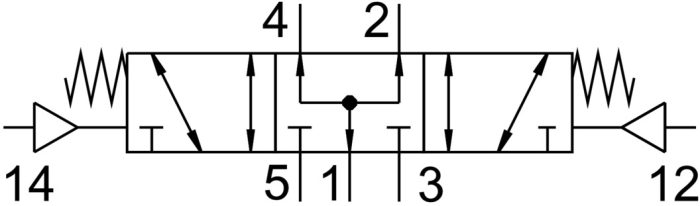

Valf fonksiyonu : 5/3 basınçlandırılmış
Çalıştırma türü : pnömatik
Yapı genişliği : 26 mm
Standart anma debisi : 1000 l/min
Pnömatik çalışma bağlantısı : G1/8
Çalışma basıncı : -0.09 MPa … 1 MPa
Çalışma basıncı : -0.9 Bar … 10 Bar
Tasarım : Piston sürgüsü
Geri alma türü : mekanik yay
CE işareti (bkz. Uygunluk Beyanı) : AB patlamaya karşı koruma direktifine (ATEX) göre
UKCA işareti (bkz. Uygunluk Beyanı) : UK EX düzenlemelerine göre
ATEX kategorisi, gaz : II 2G
ATEX kategorisi, toz : II 2D
Ex ateşleme koruma sınıfı : Ex h IIC T4 Gb
Ex ateşleme koruma sınıfı, toz : Ex h IIIC T130°C Db
Ex ortam sıcaklığı : -10°C <= Ta <= +60°C AB dışında patlamaya karşı koruma onayı : EPL Db (GB) EPL GB (GB) Nominal genişlik : 8 mm Izgara ölçüsü : 27 mm Hava tahliye fonksiyonu : kısılabilir Sızdırmazlık prensibi : yumuşak Montaj konumu : herhangi bir Manuel kumanda : yok Kontrol türü : doğrudan Pilot hava beslemesi : harici Akış yönü : tersine çevrilebilir Sembol : 00991022 Örtüşme : pozitif kapsama Kontrol basıncı : 0.3 MPa ... 1 MPa Kontrol basıncı : 3 Bar ... 10 Bar Maks. anahtarlama frekansı : 3 hz Kapama anahtarlama süresi : 14 ms Açma anahtarlama süresi : 5 ms Değiştirme anahtarlama süresi : 16 ms Patlamaya karşı koruma : Zone 1 (ATEX) Bölge 1 (UKEX) Zone 2 (ATEX) Zone 21 (ATEX) Bölge 21 (UKEX) Zone 22 (ATEX) İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli) Korozyon direnci sınıfı KBK : 1 - korozyona düşük maruziyet LABS uygunluğu : VDMA24364-B1/B2-L Depolama sıcaklığı : -40 °C ... 60 °C Akışkan sıcaklığı : -10 °C ... 60 °C Kontrol ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava Ortam sıcaklığı : -10 °C ... 60 °C Ürün ağırlığı : 320 Gram Montaj türü : geçiş deliği ile Kontrol havası bağlantısı 12 : G1/8 Kontrol havası bağlantısı 14 : G1/8 Pnömatik bağlantı 1 : G1/8 Pnömatik bağlantı 2 : G1/8 Pnömatik bağlantı 3 : G1/8 Pnömatik bağlantı 4 : G1/8 Pnömatik bağlantı 5 : G1/8 Malzeme hakkında not : RoHS uyumlu Sızdırmazlık elemanları malzemesi : NBR Gövde malzemesi : Alüminyum pres döküm
