VL-5-1/2 – Pnömatik Valf|Hava tetiklemeli valf

Açıklama

Valf fonksiyonu : 5/2 tek bobinli
Çalıştırma türü : pnömatik
Yapı genişliği : 52 mm
Standart anma debisi : 3700 l/min
Pnömatik çalışma bağlantısı : G1/2
Çalışma basıncı : 0 MPa … 1 MPa
Çalışma basıncı : 0 Bar … 10 Bar
Tasarım : Plaka yuvası
Geri alma türü : mekanik yay
Nominal genişlik : 14 mm
Izgara ölçüsü : 69 mm
Hava tahliye fonksiyonu : kısılabilir
Sızdırmazlık prensibi : yumuşak
Montaj konumu : herhangi bir
Manuel kumanda : yok
Kontrol türü : doğrudan
Pilot hava beslemesi : harici
Akış yönü : tersine çevrilemez

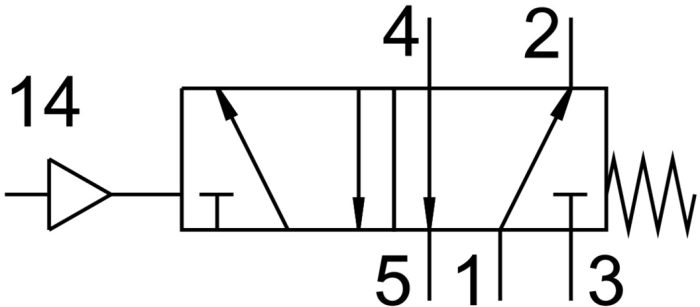

Sembol : 00991001
Örtüşme : negatif kapsama
Kontrol basıncı : 0.12 MPa … 1 MPa
Kontrol basıncı : 1.2 Bar … 10 Bar
b değeri : 0.32
C değeri : 17.65 000022
Kapama anahtarlama süresi : 27 ms
Açma anahtarlama süresi : 3 ms
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK : 1 – korozyona düşük maruziyet
LABS uygunluğu : VDMA24364-B1/B2-L
Depolama sıcaklığı : -20 °C … 60 °C
Akışkan sıcaklığı : -10 °C … 60 °C
Kontrol ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
Ortam sıcaklığı : -10 °C … 60 °C
Ürün ağırlığı : 1070 Gram
Montaj türü : isteğe bağlı olarak: Terminal şeridina geçiş deliği ile
Kontrol havası bağlantısı 14 : G1/4
Pnömatik bağlantı 1 : G1/2
Pnömatik bağlantı 2 : G1/2
Pnömatik bağlantı 3 : G1/2
Pnömatik bağlantı 4 : G1/2
Pnömatik bağlantı 5 : G1/2
Malzeme hakkında not : RoHS uyumlu
Sızdırmazlık elemanları malzemesi : NBR TPE-U(PU)
Gövde malzemesi : Alüminyum pres döküm
