VHER-P-H-B43E-B-G12 – Kol kumandalı valf

Açıklama

Valf fonksiyonu : 4/3 tahliye edilmiş
Çalıştırma türü : manuel
Yapı genişliği : 80 mm
Standart anma debisi : 3800 l/min
Pnömatik çalışma bağlantısı : G1/2
Çalışma basıncı : 0 Bar … 10 Bar
Çalışma basıncına ilişkin not : Sadece bağlantı 3’te vakum işletimi İki basınçlı işletimde, bağlantı 1’deki basınç, bağlantı 3’tekinden daha yüksek olmalıdır.
Tasarım : Döner sürgü
Nominal genişlik : 12 mm
Hava tahliye fonksiyonu : kısılabilir
Uygulama notu : sadece elle çalıştırın
Çalıştırma emniyeti : aksesuarlarla kapatılabilir
Sızdırmazlık prensibi : sert
Kontrol türü : doğrudan
Akış yönü : tersine çevrilemez

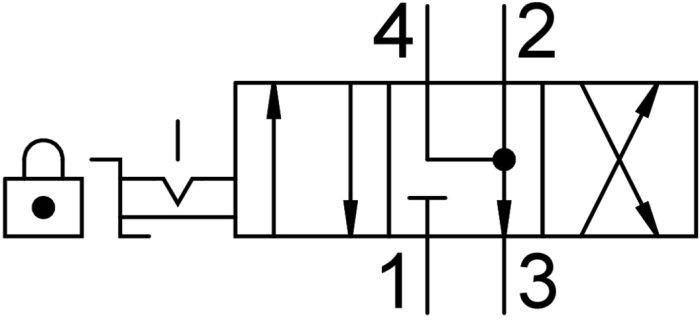

Sembol : 00995945
Kesişmesiz : evet
Anahtarlama konumu göstergesi : aksesuarlar ile
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK : 2 – orta derece korozyona maruziyet
LABS uygunluğu : VDMA24364-B1/B2-L
Akışkan sıcaklığı : -20 °C … 80 °C
Ortam sıcaklığı : -20 °C … 80 °C
Çalıştırma torku : 5 Nm
Ürün ağırlığı : 740 Gram
Montaj türü : isteğe bağlı olarak: Ön panel montajı geçiş deliği ile
Pnömatik bağlantı 1 : G1/2
Pnömatik bağlantı 2 : G1/2
Pnömatik bağlantı 3 : G1/2
Pnömatik bağlantı 4 : G1/2
Malzeme hakkında not : RoHS uyumlu
Sızdırmazlık elemanları malzemesi : NBR
Gövde malzemesi : Alüminyum pres döküm
Kol malzemesi : PA
