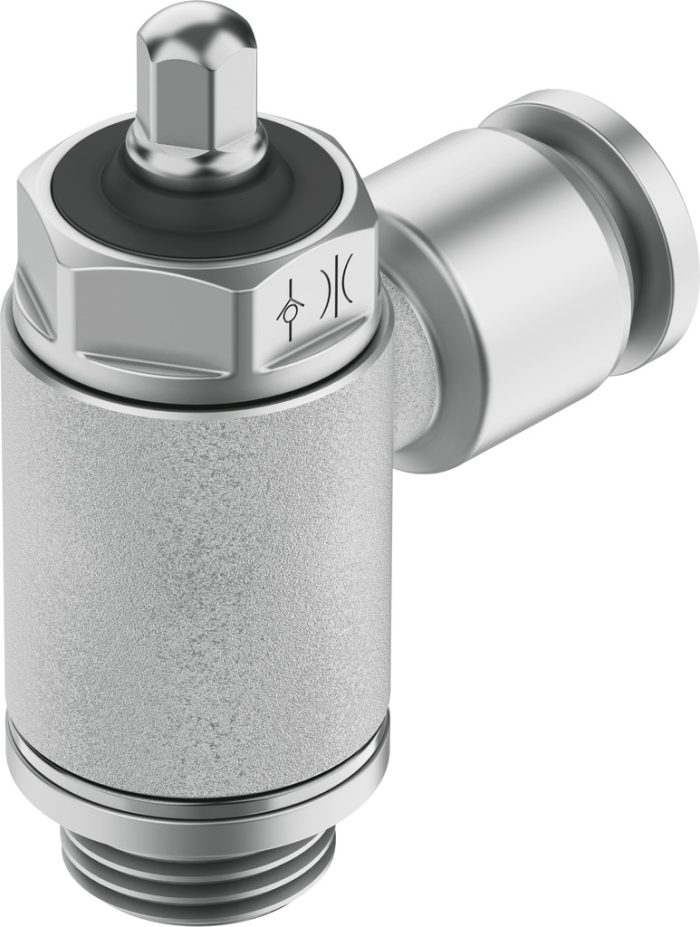

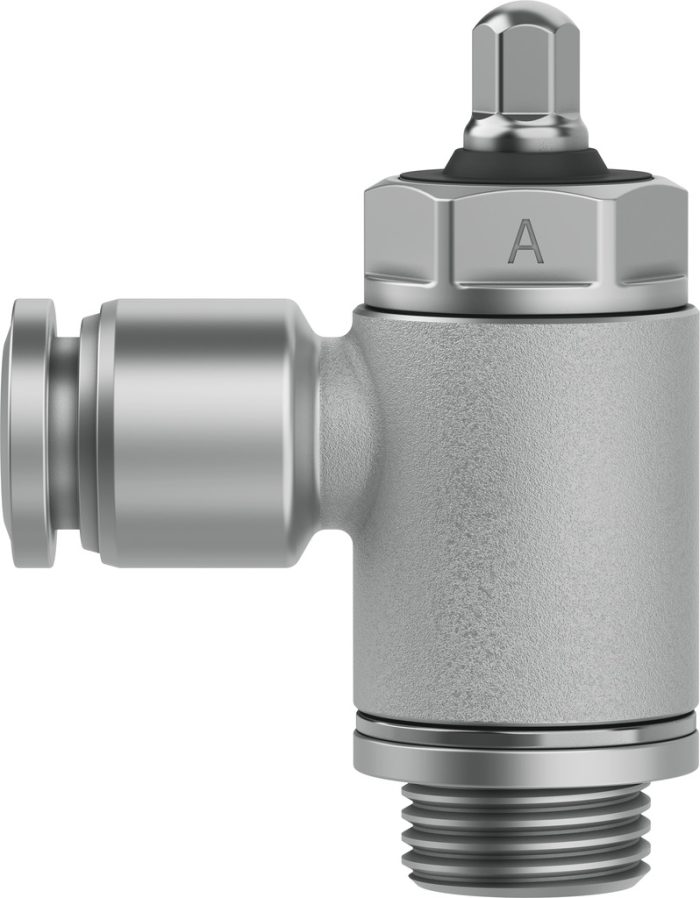

VFOH-LE-A-G14-Q8 – Tek yönlü akış kontrol valfleri

Açıklama

Valf fonksiyonu : Egzoz debi kontrol valfi geri dönüş fonksiyonu
Pnömatik bağlantı 1 : QS-8
Pnömatik bağlantı 2 : G1/4
Çalıştırma türü : manuel
Ayar elemanı : Dış altıgen
Montaj türü : vidalanabilir
Kısma yönünde standart anma debisi : 530 l/min
Blokaj yönünde standart anma debisi : 402 l/min … 578 l/min
Ortam sıcaklığı : 0 °C … 150 °C
Montaj konumu : herhangi bir
Sembol : 00991452
Komple sıcaklık aralığı çalışma basıncı : 0.2 Bar … 10 Bar
Kısma yönünde normal debi 0,6-> 0 MPa (6-> 0 bar, 87-> 0 psi) : 720 l/min
Geri dönüşsüz yönde 0,6-> 0 MPa (6-> 0 bar, 87-> 0 psi) normal debi : 610 l/min … 760 l/min
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
LABS uygunluğu : VDMA24364-B2-L
Depolama sıcaklığı : -10 °C … 150 °C
Akışkan sıcaklığı : 0 °C … 150 °C
Nominal sıkma torku : 5 Nm
Nominal sıkma torkuna tolerans : ±% 10
Ürün ağırlığı : 37 Gram
Malzeme hakkında not : RoHS uyumlu
Sızdırmazlık elemanları malzemesi : FPM
İçi boş cıvata malzemesi : Dövme alüminyum alaşım
Gevşetme halkası malzemesi : Nikel kaplı pirinç
Ayar vidası malzemesi : yüksek alaşımlı paslanmaz çelik
Döner eklem malzemesi : Pirinç nikel kaplı
