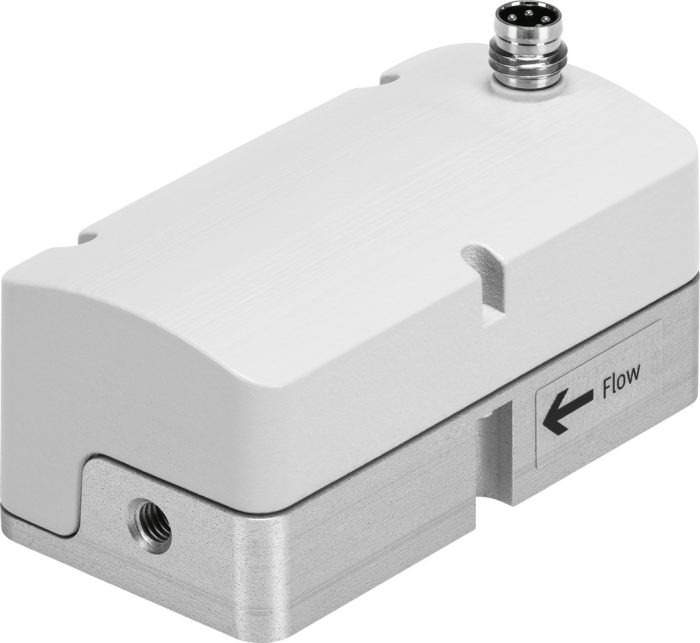

VEMD-L-6-14-20-D21-M5-1-R1-V4 – Oransal akış kontrol valfi

Açıklama

Sembol : 00995693
Koruma türü : IP40
Koruma türüne ilişkin not : Yatay kurulumlda IP51
Akış kontrol aralığı : 0 l/min … 20 l/min
Akış kontrol aralığına ilişkin not : Belirtilen akış regülasyon aralığı yalnızca oda sıcaklığında geçerlidir. Oda sıcaklığının üzerinde, maks. kontrol edilebilir akış hızı azaltılabilir.
Akış yönü : tersine çevrilemez
Çalışma basıncı : 0 MPa … 0.25 MPa
Çalışma basıncı : 0 Bar … 2.5 Bar
Aşırı yük basıncı : 0.6 MPa
Aşırı yük basıncı : 6 Bar
Aşırı yük basıncı : 87 000032
Patlama basıncı : 1 MPa
Patlama basıncı : 10 Bar
Patlama basıncı : 145 000032
Akış değeri doğruluk : ± (%4 o.m.v. + %1.25 FS)
Tekrarlama hassasiyeti ± %FS : 1 %FS
Histerezis ±% FS : 2.5 %FS
Doğrusallık hatası FS : 2 %
Sıcaklık katsayısı : 0.1 000001
Valf fonksiyonu : 2 yollu oransal akış kontrol valfi
Nominal genişlik : 1.4 mm
Pnömatik bağlantı 1 : Dişi diş M5
Pnömatik bağlantı 2 : Dişi diş M5
Ortam : ISO 8573-1:2010 [5:4:1] uyarınca basınçlı hava Soy gazlar Oksijen (sadece talep üzerine IEC 60601-1’e göre oksijen uygulamaları) Azot
Akışkan ile ilgili not : Yağlı işletim mümkün değil
Özellikler : DIN EN 1797’ye göre oksijenle uyumlu
Çevre koşulları : IEC 60601-1’e göre oksijen bakımından zengin ortamlarda kullanım için uygun değildir
Devreye girme süresi : 100%
Akışkan sıcaklığı : 5 °C … 40 °C
Ortam sıcaklığı : 0 °C … 50 °C
Depolama sıcaklığı : -20 °C … 70 °C
Nominal çalışma gerilimi DC : 24 V
Çalışma gerilimi aralığı DC : 22 V … 26.4 V
Maks. akım tüketimi : 40 mA
Maks. elektrik güç tüketimi : 1 W
Elektrik bağlantısı : 4 kutuplu M8x1, EN 61076-2-104’e göre A kodlu Soket
Nominal değer : 0,2 – 10 V
Analog giriş sinyal aralığı : 0,2 – 10 V
Analog çıkış sinyal aralığı : 0,2 – 10 V
Ters polarite koruması : çalışma voltajı bağlantıları için
Ürün ağırlığı : 92 Gram
Sızdırmazlık elemanları malzemesi : EPDM NBR
Kapak malzemesi : PA takviyeli
Malzeme hakkında not : RoHS uyumlu
Ölçüler G x U x Y : 37 mm x 70 mm x 31 mm
Montaj türü : Dişli üzerinden direkt sabitleme
Montaj konumu : herhangi bir
Ruhsat : RCM işareti
Karşılık geldiği norm : EN 61000-6-2 (EMC) EN 61000-6-3 (EMC)
KC işareti : KC-EMC
CE işareti (bkz. Uygunluk Beyanı) : AB EMC direktifine göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı) : EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
LABS uygunluğu : VDMA24364 Zone III
