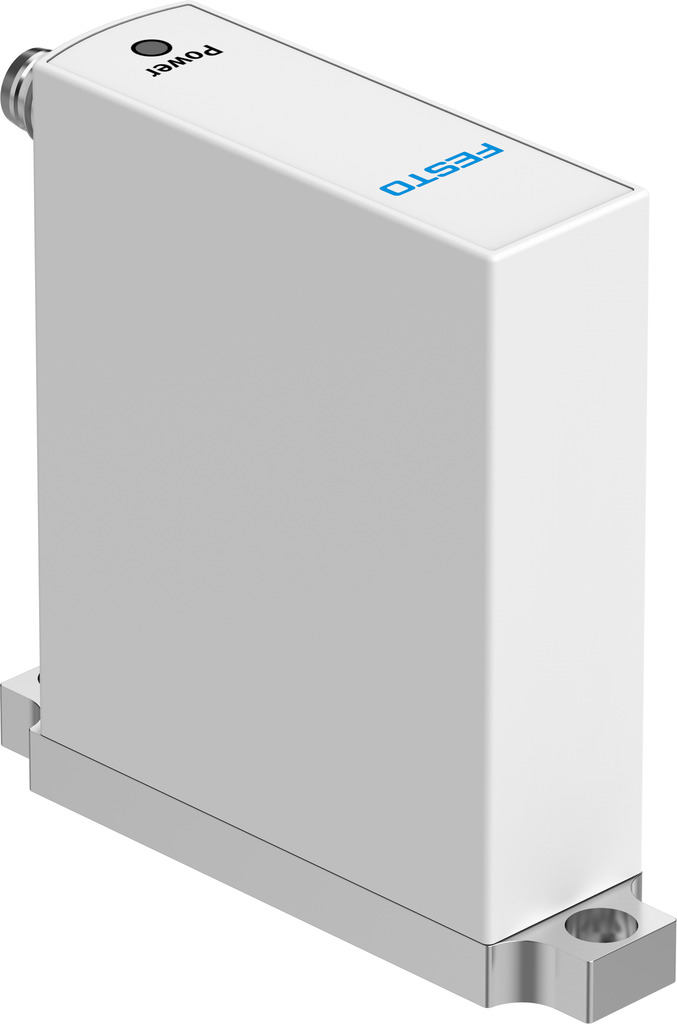

VEAB-B-26-D2-F-A4-1R1 – Basınç Oransal Regülatör
- Açıklama
- Değerlendirmeler (0)
Açıklama
Valf fonksiyonu : 3 yollu oransal regülatör
Kontrol türü : doğrudan
Geri alma türü : mekanik yay
Çalıştırma türü : elektrikli
Montaj konumu : herhangi bir
Sızdırmazlık prensibi : yumuşak
Sembol : 00995607
Ortam sıcaklığı : 0 °C … 50 °C
Akışkan sıcaklığı : 5 °C … 50 °C
Depolama sıcaklığı : -20 °C … 70 °C
Ölçüler G x U x Y : 18 mm x 67 mm x 66 mm
Pnömatik bağlantı 1 : Flanş
Pnömatik bağlantı 2 : Flanş
Pnömatik bağlantı 3 : Flanş
Sızdırmazlık elemanları malzemesi : NBR
Montaj türü : isteğe bağlı olarak: geçiş deliği ile aksesuarlarla
Giriş basıncı 1 : 0 MPa … 0.4 MPa
Giriş basıncı 1 : 0 Bar … 4 Bar
Giriş basıncı 1 : 0 000032 … 58 000032
Çıkış basıncı 2 : 0.001 MPa … 0.2 MPa
Çıkış basıncı 2 : 0.01 Bar … 2 Bar
Çıkış basıncı 2 : 0.145 000032 … 29 000032
Standart anma debisi : ≥20 l/min
Standart anma debisi 2-3 : ≥20 l/min
Doğrusallık hatası FS : 0.5 %
Tekrarlama hassasiyeti ± %FS : 0.4 %FS
Histerezis ±% FS : 0.25 %FS
Sıcaklık katsayısı : 0.05 000001
Oda sıcaklığında mutlak doğruluk ±% FS : 0.75 %FS
Ürün ağırlığı : 70 Gram
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava Soy gazlar
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün değil
Koruma türü : IP65
Ruhsat : RCM işareti
KC işareti : KC-EMC
CE işareti (bkz. Uygunluk Beyanı) : AB EMC direktifine göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı) : EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
Malzeme hakkında not : RoHS uyumlu
LABS uygunluğu : VDMA24364 Zone III
Korozyon direnci sınıfı KBK : 2 – orta derece korozyona maruziyet
Çalışma gerilimi aralığı DC : 19 V … 29 V
Nominal çalışma gerilimi DC : 24 V
Artakalan dalgalanma : % 10
Nominal değer : 4 – 20 mA
Analog çıkış sinyal aralığı : 4 – 20 mA
Analog çıkışın doğruluğu ±% FS olarak : 2 %FS
Maks. elektrik güç tüketimi : 1 W
Ters polarite koruması : tüm elektrik bağlantıları için
Kısa devre dayanımı : tüm elektrik bağlantıları için
Güvenlik uyarısı : Emniyet konumu VEAA/VEAB: Elektrik beslemesinin kesilmesi durumunda çıkış basıncı düzensiz kalır, artabilir veya azalabilir – valf bloke olur.
Gösterge türü : LED
Elektrik bağlantısı : 4 kutuplu M8x1 Soket EN 60947-5-2’ye göre
Gövde malzemesi : PA takviyeli
