VBNF-LBA-G18-Q6 – Çek valf

Açıklama

Valf fonksiyonu : açılabilir geri dönüşsüz fonksiyon
Ek fonksiyon seçimi : manuel hava tahliyesi
Pnömatik bağlantı 1 : QS-6
Pnömatik bağlantı 2 : G1/8
Kontrol havası bağlantısı 21 : QS-6
Montaj türü : vidalanabilir
Çalışma basıncı : 0.2 Bar … 10 Bar
Kontrol basıncı : 2 Bar … 10 Bar
Ortam sıcaklığı : -10 °C … 60 °C
Gövde malzemesi : PBT
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
Montaj konumu : herhangi bir
Pilot kontrollü çek valf çalıştırma türü : pnömatik
Manuel hava tahliye fonksiyonu : basmalı

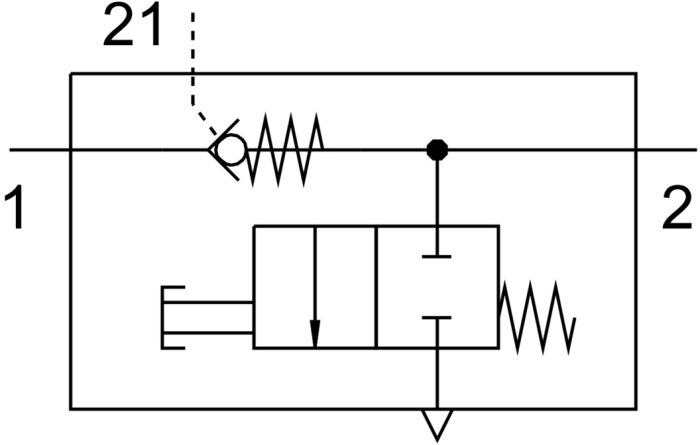

Sembol : 00991957
Döndürülebilirlik : 360 derece/sürekli dönüşe izin verilmez
Komple sıcaklık aralığı çalışma basıncı : 0.2 Bar … 10 Bar
Normal debi 1-> 2 (6-0) : 500 l/min
Standart anma debisi 1->2 (6-5) : 260 l/min
Kapama anahtarlama süresi : 9 ms
Açma anahtarlama süresi : 6 ms
Patlamaya karşı koruma : Zone 2 (ATEX) Zone 22 (ATEX)
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK : 2 – orta derece korozyona maruziyet
LABS uygunluğu : VDMA24364-B1/B2-L
Akışkan sıcaklığı : -10 °C … 60 °C
Kontrol ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
Nominal sıkma torku : 6 Nm
Nominal sıkma torkuna tolerans : ±% 20
Ürün ağırlığı : 27.3 Gram
Kapak malzemesi : ES-BE
Malzeme hakkında not : RoHS uyumlu
Kapak malzemesi : PBT
Sızdırmazlık elemanları malzemesi : NBR
İçi boş cıvata malzemesi : Dövme alüminyum alaşım
Gevşetme halkası malzemesi : POM
