VABF-S6-1-P5A4-G12-4-1 – Güvenli yol verme valfi

Açıklama

0 sinyalinde maks. pozitif test palsı : 2500 µs
1 sinyalide maks. negatif test palsı : 1400 µs
Osilasyon direnci : FN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi
Şok direnci : FN 942017-5 ve EN 60068-2-27’ye göre şiddet seviyesi 2 ile şok testi
Standarda dayalı : ISO 5599-2
Çalıştırma türü : elektrikli
Sızdırmazlık prensibi : yumuşak
Montaj konumu : herhangi bir
Manuel kumanda : kilitlemeli elektrikli kumanda sinyali ile kendini sıfırlayan
Tasarım : Piston sürgüsü
Geri alma türü : mekanik yay
Kontrol türü : pilot kumandalı
Pilot hava beslemesi : dahili
Akış yönü : tersine çevrilemez

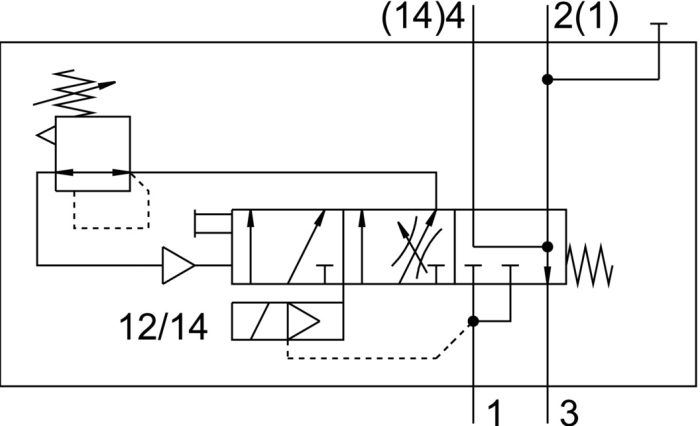

Sembol : 00995781
Valf fonksiyonu : Basınçlandırma işlevi
Zorunlu dinamizasyon hakkında not : Anahtarlama frekansı en az 1/ay
Çalışma basıncı : 0.2 MPa … 1.2 MPa
Çalışma basıncı : 2 Bar … 12 Bar
Konum değiştirme basıncı ön ayarı : 4 Bar
Havalandırm standart anma debisi : 3000 l/min
Hava tahliyesi standart anma debisi : 3300 l/min
Nominal çalışma gerilimi DC : 24 V
Bobin karakteristik değerleri : 24 V DC: 2,5 W
İzin verilen gerilim dalgalanmaları : +/- 10%
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK : 0 – korozyona maruziyet yok
LABS uygunluğu : VDMA24364-B1/B2-L
Koruma türü : IP65 NEMA 4
Ortam sıcaklığı : -5 °C … 50 °C
Ürün ağırlığı : 590 Gram
Elektrik bağlantısı : C formu Soket EN 175301-803 uyarınca kare tasarım
Montaj türü : bağlantı plakasında
Kontrol havası bağlantısı 12/14 : ISO 5599-2’ye göre bağlantı plakası boyutu 1
Pnömatik bağlantı 1 : ISO 5599-2’ye göre bağlantı plakası boyutu 1
Pnömatik bağlantı 2 : ISO 5599-2’ye göre bağlantı plakası boyutu 1
Pnömatik bağlantı 3 : G1/2
Pnömatik bağlantı 4 : ISO 5599-2’ye göre bağlantı plakası boyutu 1
Malzeme hakkında not : RoHS uyumlu
Sızdırmazlık elemanları malzemesi : HNBR NBR
Gövde malzemesi : Dövme alüminyum alaşım
Vida malzemesi : Çelik galvanize
