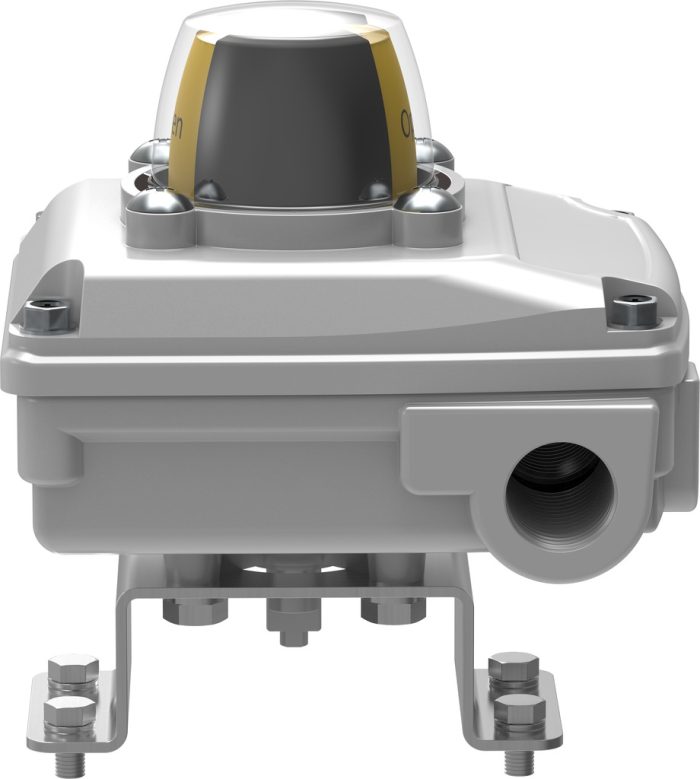

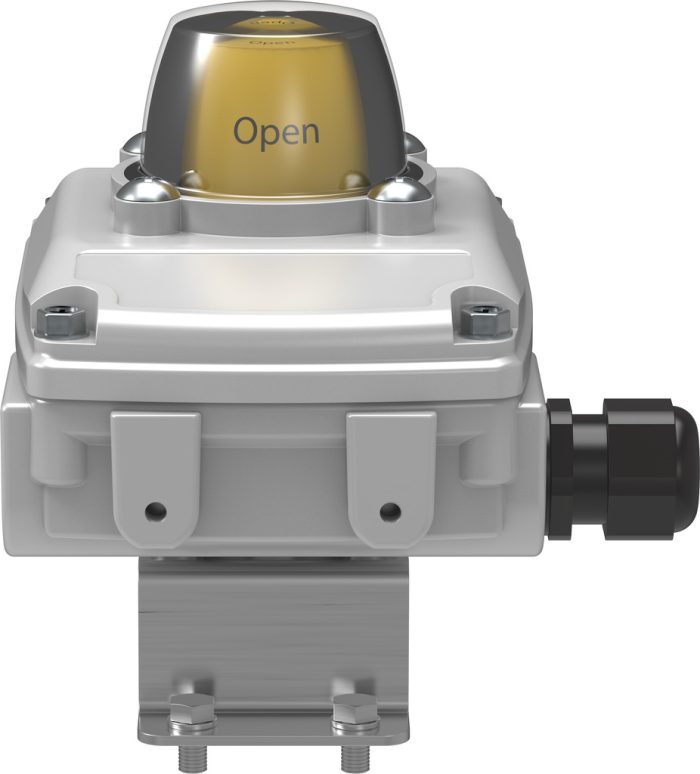

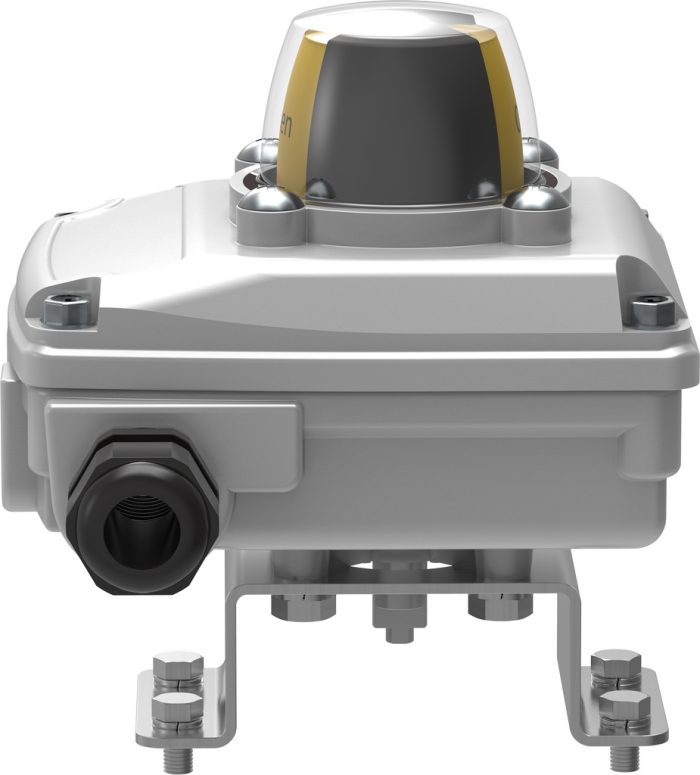

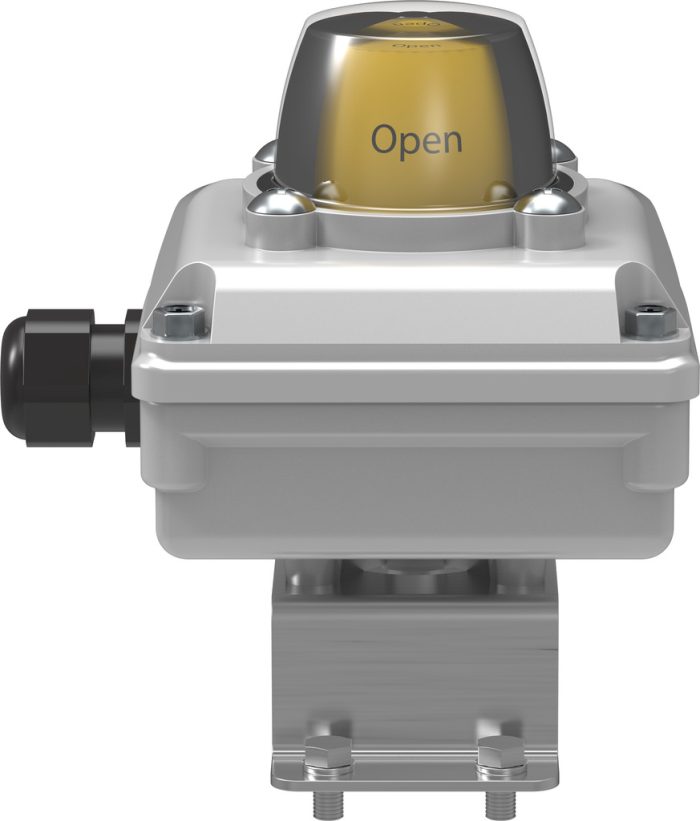

SRBC-CA3-YR90-N-20N-ZC-C2P20-EX6 – Sınır anahtarı montaj parçası|Rajakytkınrasıa

Açıklama

Ruhsat : RCM işareti
CE işareti (bkz. Uygunluk Beyanı) : AB EMC direktifine göre AB patlamaya karşı koruma direktifine (ATEX) göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı) : EMC için Birleşik Krallık düzenlemelerine göre UK EX düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
KC işareti : KC-EMC
Patlamaya karşı koruma : Zone 0 (ATEX) Zone 0 (CN) Zone 0 (IEC-EX) Bölge 0 (UKEX) Zone 1 (ATEX) Zone 2 (ATEX) Zone 20 (ATEX) Zone 20 (CN) Zone 20 (IEC-EX) Bölge 20 (UKEX) Zone 21 (ATEX) Zone 22 (ATEX)
ATEX kategorisi, gaz : II 1G
Ex ateşleme koruma sınıfı : Ex ia IIC T6/T5 Ga
ATEX kategorisi, toz : II 1D
Ex ateşleme koruma sınıfı, toz : Ex ia IIIC Txx°C Da
AB dışında patlamaya karşı koruma onayı : EPL Da (CN) EPL Da (GB) EPL Da (IEC-EX) EPL Ga (CN) EPL Ga (GB) EPL Ga (IEC-EX)
Ex ortam sıcaklığı : bkz. ATEX sertifikası bkz. IECEx sertifikası
Maks. giriş gerilimi Ui : 16 V
Etkin iç endüktans Li : 100 µH
etkin iç kapasitans Ci : 100 nF
Maks. giriş parametreleri kendinden güvenli devre : bkz. IECEx sertifikası bkz. ATEX sertifikası
Sertifikayi düzenleyen kuruluş : FTZU 17 ATEX 0105X GYJ20.1409X IECEx FTZU 17.0017X
Malzeme hakkında not : RoHS uyumlu
Safety Integrity Level (SIL) : SIL 2
Ölçüm prensibi : endüktif
Ortam sıcaklığı : -20 °C … 80 °C
Anahtarlama çıkışı : NAMUR
Anahtarlama elemanı işlevi : Normalde kapalı kontak
Maks. anahtarlama frekansı : 2000 hz
Maks. çıkış akımı DC : 3 mA
Çalışma gerilimi aralığı DC : 8.2 V
Elektrik bağlantısı : Vidalı terminal
Elektrik bağlantısı 1, bağlantı türü : Terminal şeridi
Elektrik bağlantısı 1, kablo çıkışı : düz
Elektrik bağlantısı 1, bağlantı teknolojisi : Yaylı terminal
Elektrik bağlantısı 1, kutup/damar sayısı : 10
Bağlanabilir iletken nominal kesiti : 0.25 000013 … 2.5 000013
Kablo bağlantısı : M20x1,5
İzin verilen kablo çapı : 6 mm … 12 mm
Ölçüler G x U x Y : 127 mm x 98 mm x 122 mm
Pozisyoner ve pozisyon sensörü için bağlantı noktası standarda uygundur : VDI/VDE 3845 boy AA 1
Montaj konumu : herhangi bir
Ürün ağırlığı : 800 Gram
Gövde rengi : gri
Gövde malzemesi : Alüminyum pres döküm
Sızdırmazlık elemanları malzemesi : NBR
Mil malzemesi : yüksek alaşımlı paslanmaz çelik
Vida malzemesi : yüksek alaşımlı paslanmaz çelik
Kör tapa malzemesi : PA
Montaj braketi malzemesi : yüksek alaşımlı paslanmaz çelik
Gösterge malzemesi : PC
Kablo bağlantısı malzemesi : PA
Segman malzemesi : yüksek alaşımlı paslanmaz çelik
Disk malzemesi : yüksek alaşımlı paslanmaz çelik
Kapak malzemesi : PC
Konum göstergesi : sarı / kırmızı
Açı algılama ayar aralığı : 0 drc … 90 drc
Depolama sıcaklığı : -20 °C … 50 °C
Koruma türü : IP67 NEMA 4/4X
Şok direnci : FN 942017-5 ve EN 60068-2-27’ye göre şiddet seviyesi 2 ile şok testi
Osilasyon direnci : FN 942017-4 ve EN 60068-2-6 uyarınca şiddet seviyesi 2 ile nakliye uygulama testi
Korozyon direnci sınıfı KBK : 0 – korozyona maruziyet yok
LABS uygunluğu : VDMA24364 Zone III
Kirlenme derecesi : 3
