SPAU-P10R-W-Q4D-L-PNLK-PNVBA-M8D – Basınç sensörü

Açıklama

Sembol : 00995410
Ruhsat : RCM işareti c UL us – Listelenmiş (OL)
CE işareti (bkz. Uygunluk Beyanı) : AB EMC direktifine göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı) : EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
KC işareti : KC-EMC
Malzeme hakkında not : RoHS uyumlu
Ölçme büyüklüğü : Bağıl basınç
Ölçüm metodu : Piezodirençli basınç sensörü
Basınç ölçüm aralığı başlangıç değeri : 0 Bar
Basınç ölçüm aralığı bitiş değeri : 10 Bar
Maks. aşırı yük basıncı : 15 Bar
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava Soy gazlar
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün
Akışkan sıcaklığı : 0 °C … 50 °C
Ortam sıcaklığı : 0 °C … 50 °C
Çözünürlük ADC : 12 bit
Doğruluk ±% FS : 1.5 %FS
Tekrarlama hassasiyeti ± %FS : 0.3 %FS
Sıcaklık katsayısı ±%FS/K : 0.05 %FS/K
Anahtarlama çıkışı : 2 x PNP veya 2 x NPN değiştirilebilir
Anahtarlama fonksiyonu : Serbestçe programlanabilir
Anahtarlama elemanı işlevi : Değiştirilebilir normalde kapalı kontakt/normalde açık kontakt
Maks. çıkış akımı : 100 mA
Analog çıkış : 0 – 10 V 4 – 20 mA 1 – 5 V
Yükselme zamanı : 3 ms
Maks. yük direnci akım çıkışı : 500 Ohm
Min. yük direnci gerilim çıkışı : 10 kOhm
Kısa devre dayanımı : evet
Protokol : IO-Link
IO-Link, protokol versiyonu : Cihaz V 1.1
IO-Link, profil : Akıllı sensör profili
IO-Link, işlev sınıfları : İkili veri kanalı (BDC) İşlem verisi değişkeni (PDV) Kimlik Diagnostik Öğretme kanalı
IO-Link, Communication mode : COM2 (38,4 kBaud)
IO-Link, SIO modu desteği : Evet
IO-Link, Port class : A
IO-Link, işlem verileri genişliği çıkış : 0 bayt
IO-Link, işlem verileri genişliği IN : 2 bayt
IO-Link, proses verileri içeriği IN : 14 bit PDV (basınç ölçüm değeri) 2 bit BDC (basınç denetimi)
IO-Link, minimum çevrim süresi : 3 ms
IO-Link, veri belleği gerekli : 500 Byte
Çalışma gerilimi aralığı DC : 20 V … 30 V
Ters polarite koruması : tüm elektrik bağlantıları için
Elektrik bağlantısı 1, bağlantı türü : Soket
Elektrik bağlantısı 1, bağlantı teknolojisi : M8x1, EN 61076-2-104’e göre A kodlu
Elektrik bağlantısı 1, kutup/damar sayısı : 4

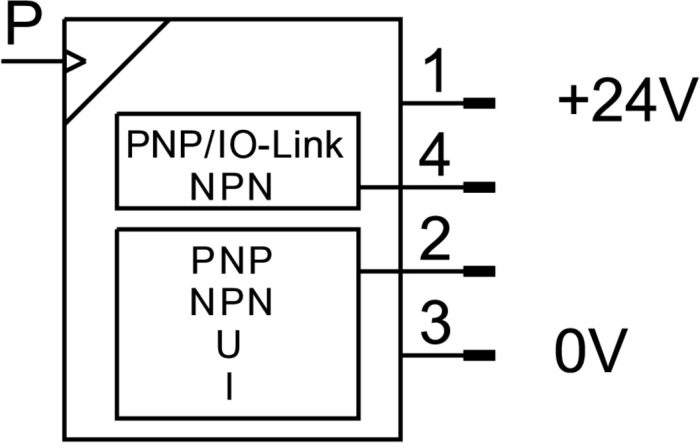

Elektrik bağlantısı 1, bağlantı şeması : 00991171

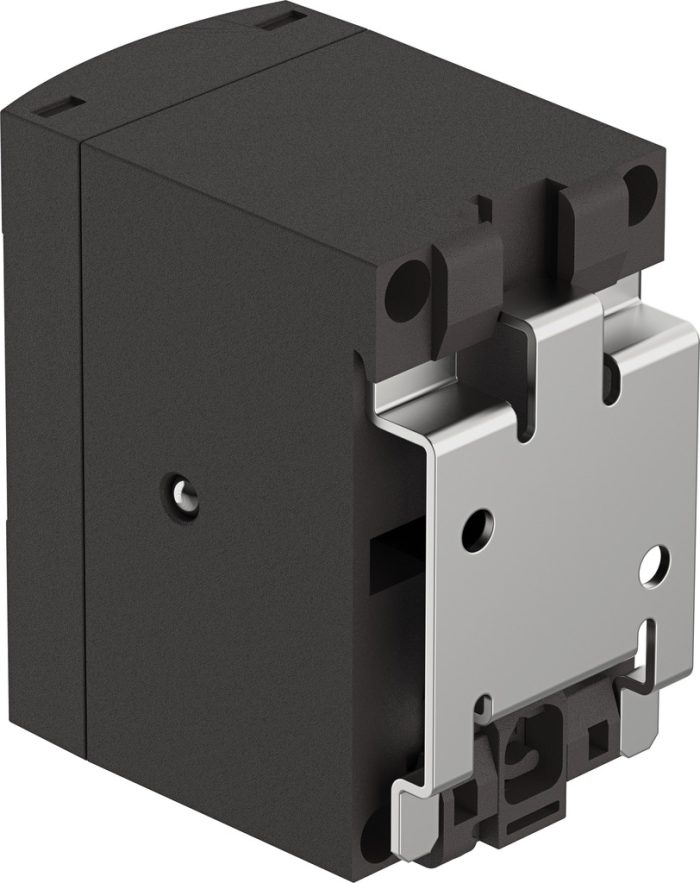

Montaj türü : duvar/yüzey tutucu ile
Montaj konumu : herhangi bir
Pnömatik bağlantı : QS-4
Ürün ağırlığı : 65 Gram

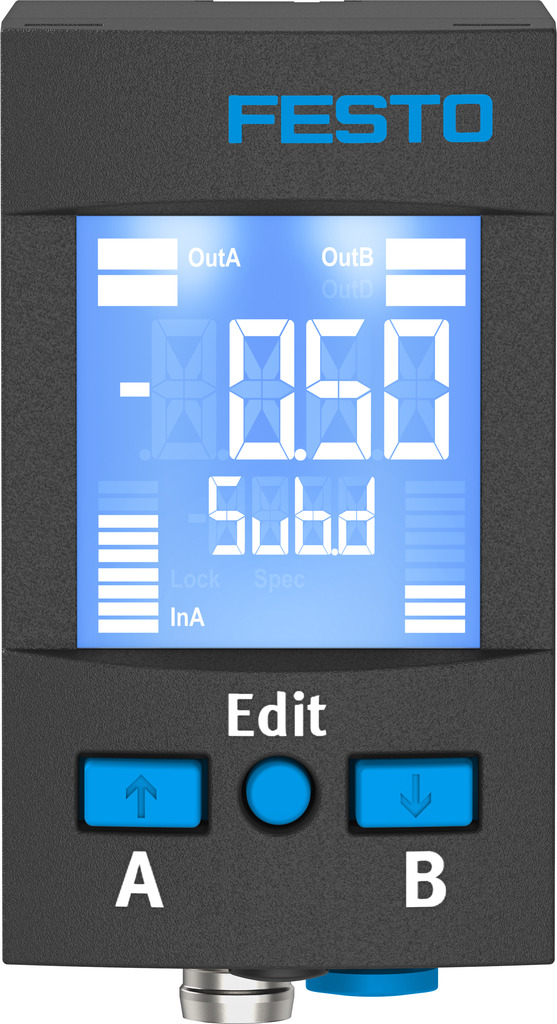

Gösterge türü : LCD ışık
Görüntülenebilir birim(ler) : MPa bar inH2O inHg kPa kgf/cm² mmHg psi
Ayar seçenekleri : IO-Link Öğretmek ekran ve butonlar aracılığıyla
Manipülasyon koruması : IO-Link PIN kodu
Eşik değerlerinin ayar aralığı : 0 % … 100 %
Histerezis ayar aralığı : 0 % … 90 %
Koruma türü : IP65 IP67
Korozyon direnci sınıfı KBK : 2 – orta derece korozyona maruziyet
LABS uygunluğu : VDMA24364-B1/B2-L
