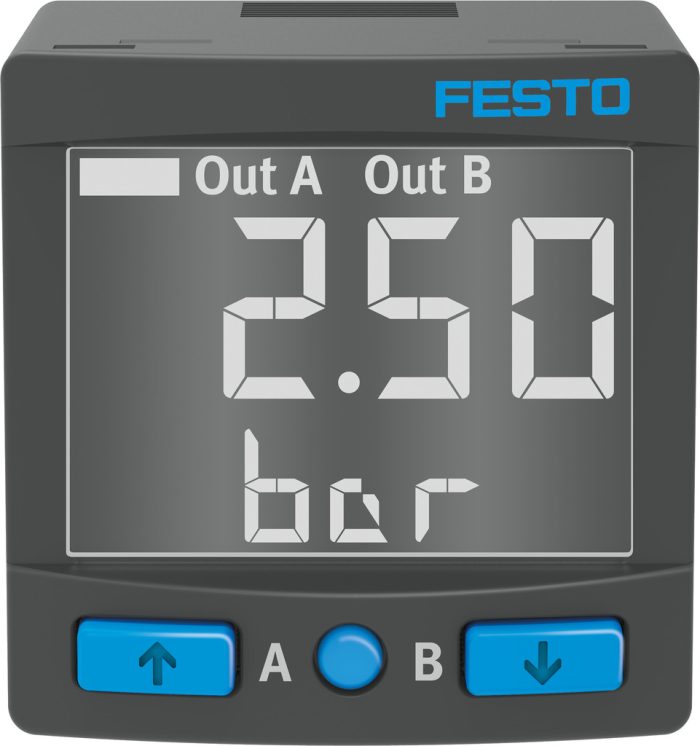

SPAN-V1R-Q4-PN-PN-L1 – Basınç sensörü

Açıklama

Sembol : 00995686
Ruhsat : RCM işareti c UL us – Listelenmiş (OL)
CE işareti (bkz. Uygunluk Beyanı) : AB EMC direktifine göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı) : EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
Sertifikayi düzenleyen kuruluş : UL E322346
Malzeme hakkında not : RoHS uyumlu
Ölçme büyüklüğü : Bağıl basınç
Ölçüm metodu : Piezodirençli basınç sensörü
Basınç ölçüm aralığı başlangıç değeri : 0 MPa
Basınç ölçüm aralığı başlangıç değeri : 0 Bar
Basınç ölçüm aralığı başlangıç değeri : 0 000032
Basınç ölçüm aralığı bitiş değeri : -0.1 MPa
Basınç ölçüm aralığı bitiş değeri : -1 Bar
Basınç ölçüm aralığı bitiş değeri : -14.5 000032
Maks. aşırı yük basıncı : 5 Bar
Aşırı yük basıncı : 0.5 MPa
Aşırı yük basıncı : 5 Bar
Aşırı yük basıncı : 72.5 000032
İşletim ortamı : ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava Soy gazlar
İşletim / kontrol ortamı hakkında not : Yağlı işletim mümkün
Akışkan sıcaklığı : 0 °C … 50 °C
Ortam sıcaklığı : 0 °C … 50 °C
Doğruluk ±% FS : 1.5 %FS
Tekrarlama hassasiyeti ± %FS : 0.3 %FS
Sıcaklık katsayısı ±%FS/K : 0.05 %FS/K

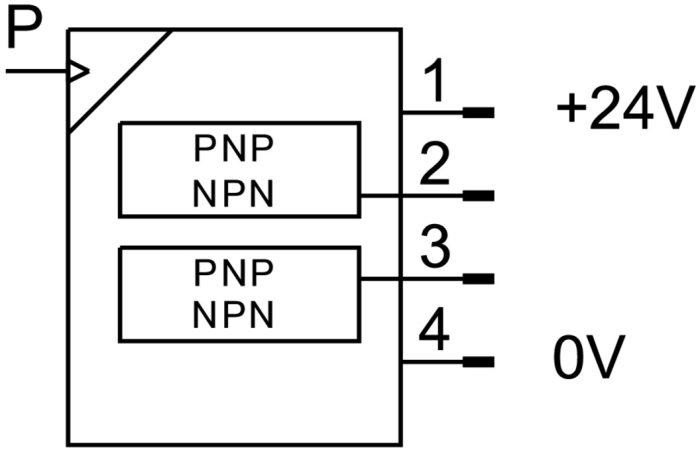

Anahtarlama çıkışı : 2 x PNP veya 2 x NPN değiştirilebilir
Anahtarlama fonksiyonu : Pencere karşılaştırıcı Eşik değeri karşılaştırıcı Otomatik fark denetimi
Anahtarlama elemanı işlevi : Değiştirilebilir normalde kapalı kontakt/normalde açık kontakt
Maks. çıkış akımı : 100 mA
Kısa devre dayanımı : evet
Çalışma gerilimi aralığı DC : 15 V … 30 V
Ters polarite koruması : tüm elektrik bağlantıları için
Elektrik bağlantısı 1, bağlantı türü : Soket
Elektrik bağlantısı 1, bağlantı teknolojisi : Bağlantı şeması L1J
Elektrik bağlantısı 1, kutup/damar sayısı : 4
Elektrik bağlantısı 1, bağlantı şeması : 00995428
Montaj türü : Ön panel montajı duvar/yüzey tutucu ile
Montaj konumu : herhangi bir
Pnömatik bağlantı : dış çapı Ø 4 mm olan hortum için
Ürün ağırlığı : 25 Gram
Gövde malzemesi : PA takviyeli
Ortamla temas eden malzemeler : FPM NBR PA takviyeli
Gösterge türü : LCD ışık
Görüntülenebilir birim(ler) : MPa bar inH2O inHg kPa kgf/cm² mbar mmHg psi
Ayar seçenekleri : Öğretmek ekran ve butonlar aracılığıyla
Manipülasyon koruması : PIN kodu
Eşik değerlerinin ayar aralığı : 0 % … 100 %
Histerezis ayar aralığı : 0 % … 90 %
Koruma türü : IP40
Korozyon direnci sınıfı KBK : 2 – orta derece korozyona maruziyet
LABS uygunluğu : VDMA24364-B1/B2-L
Temiz oda sınıfı : ISO 14644-1 uyarınca Sınıf 4
