SMTO-8E-NS-S-LED-24 – Yaklaşım sensörü|Silindir Sensörü

Açıklama

Tasarım : T oluğu için
Standarda dayalı : EN 60947-5-2
Sembol : 00991150
Ruhsat : RCM işareti
CE işareti (bkz. Uygunluk Beyanı) : AB EMC direktifine göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı) : EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
Malzeme hakkında not : RoHS uyumlu
Uygulama notu : Destek / tahrik sensörüne genel bakış “Tahrik için doğru sensör”
Ölçme büyüklüğü : Pozisyon
Ölçüm prensibi : manyeto dirençli
Ortam sıcaklığı : -20 °C … 60 °C
Tekrarlama hassasiyeti : 0.2 mm
Anahtarlama çıkışı : NPN
Anahtarlama elemanı işlevi : Normalde açık kontak
Açma süresi : ≤1.3 ms
Kapanma zamanı : ≤1.4 ms
Maks. anahtarlama frekansı : 200 hz
Maks. çıkış akımı : 100 mA
Maks. anahtarlama kapasitesi DC : 2.8 W
Gerilim düşüşü : ≤1.8 V
Endüktif koruyucu devre : MZ, MY, ME bobinlerine uyarlanmıştır
Artık akım : ≤0.15 mA
Kısa devre dayanımı : saat ayarı
Aşırı yük dayanımı : mevcut
Çalışma gerilimi aralığı DC : 10 V … 30 V
Artakalan dalgalanma : % 10
Ters polarite koruması : tüm elektrik bağlantıları için
Elektrik bağlantısı 1, bağlantı türü : Soket
Elektrik bağlantısı 1, bağlantı teknolojisi : M8x1, EN 61076-2-104’e göre A kodlu
Elektrik bağlantısı 1, kutup/damar sayısı : 3

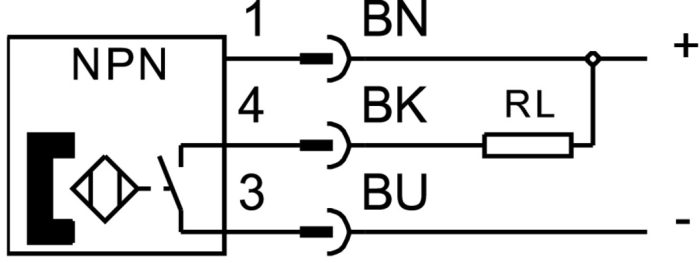

Elektrik bağlantısı 1, bağlantı şeması : 00991155
Çıkış yönü bağlantı : çapraz
Fiş kontakları malzemesi : Pirinç, altın kaplı
Maks. sıkma torku soket : 0.3 Nm
Montaj türü : T oluğuna sıkıştırılmış aksesuarlarla Yukarıdan oluğa yerleştirilebilir
Sıkma torku : 1 Nm
Montaj konumu : herhangi bir
Ürün ağırlığı : 12 Gram
Gövde rengi : siyah
Gövde malzemesi : Pirinç, nikel kaplı TPE-U(PU)
Anahtarlama durumu göstergesi : Sarı LED
Koruma türü : IP65 IP67
LABS uygunluğu : VDMA24364-B2-L
