SME-8-O-K-LED-24 – Yaklaşım sensörü|Silindir Sensörü

Açıklama

Tasarım : T oluğu için
Karşılık geldiği norm : EN 60947-5-2
Sembol : 00991147
Ruhsat : RCM işareti
CE işareti (bkz. Uygunluk Beyanı) : AB EMC direktifine göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı) : EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
Malzeme hakkında not : RoHS uyumlu
Uygulama notu : Destek / tahrik sensörüne genel bakış “Tahrik için doğru sensör”
Ölçme büyüklüğü : Pozisyon
Ölçüm prensibi : manyetik Reed
Ortam sıcaklığı : -40 °C … 60 °C
Tekrarlama hassasiyeti : 0.2 mm
Anahtarlama çıkışı : iki kutuplu temasa dayalı
Anahtarlama elemanı işlevi : Normalde kapalı kontak
Açma süresi : 2 ms
Kapanma zamanı : 0.2 ms
Maks. anahtarlama frekansı : 500 hz
Maks. çıkış akımı : 50 mA
Maks. anahtarlama gücü AC : 1.5 AK
Maks. anahtarlama kapasitesi DC : 1.5 W
Gerilim düşüşü : ≤2.5 V
Kısa devre dayanımı : hayır
Aşırı yük dayanımı : mevcut değil
Çalışma gerilimi aralığı AC : 12 V … 30 V
Çalışma gerilimi aralığı DC : 12 V … 30 V
Ters polarite koruması : hayır

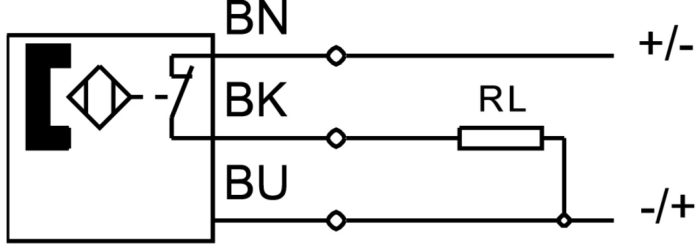

Elektrik bağlantısı 1, bağlantı türü : Kablo
Elektrik bağlantısı 1, bağlantı teknolojisi : açık uç
Elektrik bağlantısı 1, kutup/damar sayısı : 3
Çıkış yönü bağlantı : uzunlamasına
Kablo uzunluğu : 7.5 m
Kablo kılıfının rengi : gri
Kablo kılıfı malzemesi : TPE-U(PUR)
Montaj türü : T oluğuna sıkıştırılmış oluğa uzunlamasına yerleştirilebilir
Sıkma torku : 0.2 Nm
Montaj konumu : herhangi bir
Ürün ağırlığı : 50 Gram
Gövde rengi : siyah
Gövde malzemesi : Epoksi reçine PC PET yüksek alaşımlı paslanmaz çelik
Anahtarlama durumu göstergesi : Sarı LED
Esnek kablo döşemede ortam sıcaklığı : -5 °C … 60 °C
Koruma türü : IP67
İzolasyon gerilimi : 50 V
Aşırı gerilim direnci : 0.8 kV
LABS uygunluğu : VDMA24364-B2-L
Kirlenme derecesi : 3
