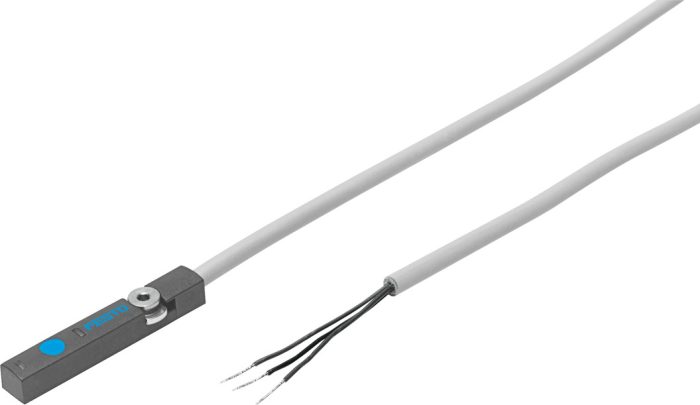

SIES-8M-NS-24V-K-7,5-OE – Yaklaşım sensörü|Silindir Sensörü
- Açıklama
- Değerlendirmeler (0)
Açıklama
Açıklama
Tasarım : T oluğu için
Karşılık geldiği norm : EN 60947-5-2
Sembol : 00991704
Ruhsat : RCM işareti c UL us – Listelenmiş (OL)
CE işareti (bkz. Uygunluk Beyanı) : AB EMC direktifine göre AB RoHS direktifine göre
KC işareti : KC-EMC
Malzeme hakkında not : RoHS uyumlu
Ölçme büyüklüğü : Pozisyon
Ölçüm prensibi : endüktif
Nominal anahtarlama mesafesi : 1.5 mm
Azaltma faktörleri : Alüminyum = 0,62 Paslanmaz çelik V2A = 0,95 Bakır = 0,6 Pirinç = 0,72 Çelik parça 37 = 1,0
Ortam sıcaklığı : -25 °C … 70 °C
Sabit koşullar altında tekrarlama hassasiyeti : <= 0,05 mm, yanal yaklaşım
Anahtarlama çıkışı : NPN
Anahtarlama elemanı işlevi : Normalde açık kontak
Açma süresi : ≤0 ms
Maks. anahtarlama frekansı : 4500 hz
Maks. çıkış akımı : 150 mA
Maks. anahtarlama kapasitesi DC : 4.5 W
Gerilim düşüşü : ≤2 V
Endüktif koruyucu devre : monte edilmiş
Minimum yük akımı : 0 mA
Artık akım : ≤0.01 mA
Kısa devre dayanımı : saat ayarı
Aşırı yük dayanımı : mevcut
Çalışma gerilimi aralığı DC : 10 V ... 30 V
Artakalan dalgalanma : % 10
Boşta çalışma akımı : ≤10 mA
Ters polarite koruması : tüm elektrik bağlantıları için
Elektrik bağlantısı 1, bağlantı türü : Kablo
Elektrik bağlantısı 1, bağlantı teknolojisi : açık uç
Elektrik bağlantısı 1, kutup/damar sayısı : 3
Çıkış yönü bağlantı : uzunlamasına
Test koşulları hat : Eğilme yorulma mukavemeti: Festo standardına göre Talep üzerine test koşulları Enerji zinciri: > 5 milyon döngü, bükülme yarıçapı 75 mm
Kablo uzunluğu : 7.5 m
Kablo özelliği : Standart/ enerji zincirleri için uygun
Kablo kılıfının rengi : gri
Kablo kılıfı malzemesi : TPE-U(PU)
Yalıtım kılıfı malzemesi : PP
Boyut : Oluk 8
Montaj türü : T oluğu ile aynı hizada vidalanarak sabitlenmiş Yukarıdan oluğa yerleştirilebilir
Sıkma torku : 0.6 Nm
Montaj konumu : herhangi bir
Montaj türü : aynı hizada
Gövde rengi : siyah
Gövde malzemesi : PA PUR yüksek alaşımlı paslanmaz çelik
Anahtarlama durumu göstergesi : Sarı LED
Esnek kablo döşemede ortam sıcaklığı : -5 °C … 70 °C
Koruma türü : IP65 IP67
İzolasyon gerilimi : 50 V
Aşırı gerilim direnci : 0.8 kV
Korozyon direnci sınıfı KBK : 3 – yoğun korozyona maruziyet
LABS uygunluğu : VDMA24364-B2-L
Lityum-iyon bataryaların üretimi için uygunluk : Kütle oranı olarak %1’ten fazla bakır, çinko veya nikel içeren metaller kullanılmaz. Çeliklerdeki nikel, akımsız nikel kaplı yüzeyler, baskılı devre kartları, teller, elektrik konnektörleri ve bobinler dahil değildir
Temiz oda sınıfı : ISO 14644-1 uyarınca Sınıf 4
Kirlenme derecesi : 3
Ek sensör bilgilerinin seçimi : T oluğu için
Elektrik çıkışı : NPN
Sensör modeli seçimi : Özel yapı boyutu
