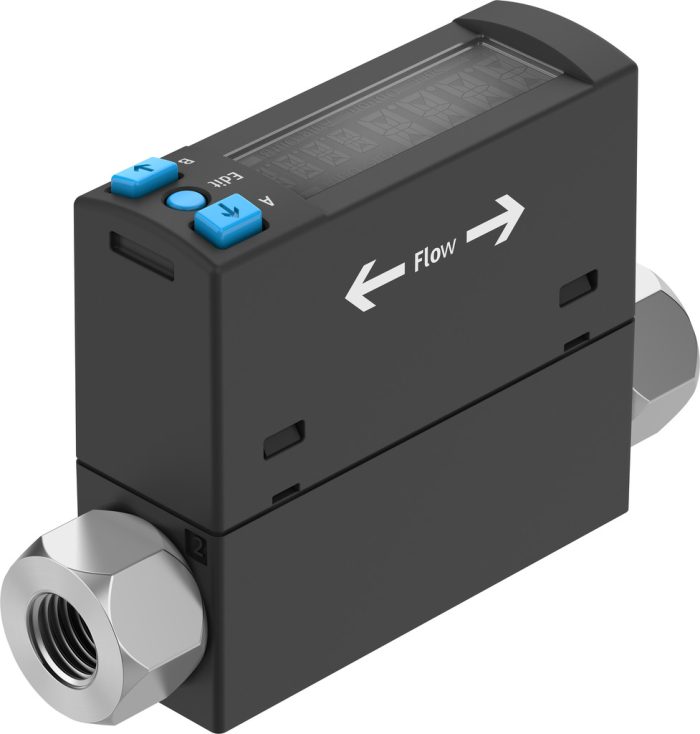

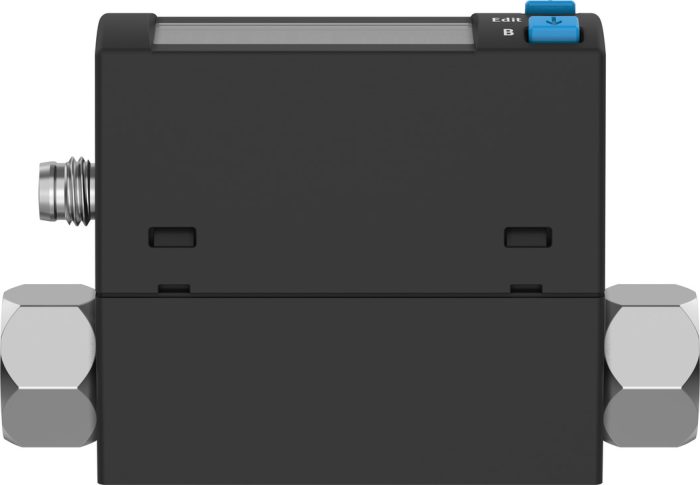

SFAH-50U-G18FS-PNLK-PNVBA-M8 – Debi sensörü

Açıklama

Sembol : 00995794
Ruhsat : RCM işareti c UL us – Listelenmiş (OL)
CE işareti (bkz. Uygunluk Beyanı) : AB EMC direktifine göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı) : EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
Sertifikayi düzenleyen kuruluş : UL E322346
Malzeme hakkında not : RoHS uyumlu
Ölçme büyüklüğü : Kütle akışı Volümetrik debi
Akış yönü : tek yönlü
Ölçüm prensibi : termal
Ölçüm metodu : Isı transferi
Akış ölçüm aralığı başlangıç değeri : 1 l/min
Akış ölçüm aralığı bitiş değeri : 50 l/min
Çalışma basıncı : -0.9 Bar … 10 Bar
İşletim ortamı : Argon ISO 8573-1:2010 [6:4:4] uyarınca basınçlı hava Azot
Akışkan sıcaklığı : 0 °C … 50 °C
Ortam sıcaklığı : 0 °C … 50 °C
Nominal sıcaklık : 23 °C
Akış değeri doğruluk : ± (%2 o.m.v. + %1 FS)
Sıfır nokta tekrarlama hassasiyeti ± %FS : 0.2 %FS
Tekrarlama hassasiyeti aralık ±% FS : 0.8 %FS
Sıcaklık katsayısı aralığı ± %FS/K : tipik olarak % 0,15 FS/K
Basınç etki aralığı ±% FS/bar : 1 %FS/b.

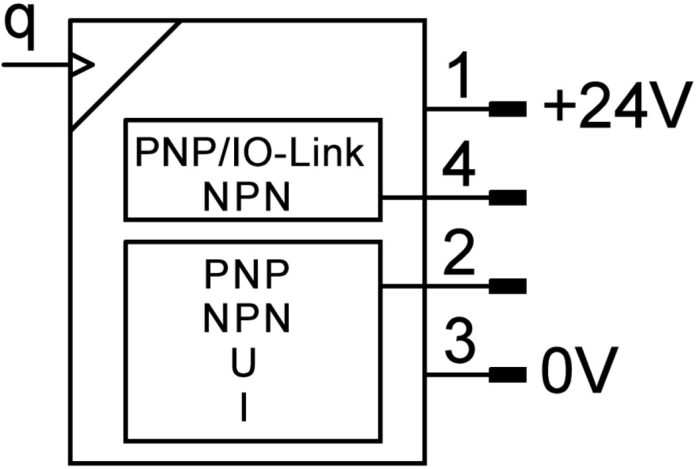

Anahtarlama çıkışı : 2 x PNP veya 2 x NPN değiştirilebilir
Anahtarlama fonksiyonu : Pencere karşılaştırıcı Eşik değeri karşılaştırıcı Otomatik fark denetimi
Anahtarlama elemanı işlevi : Değiştirilebilir normalde kapalı kontakt/normalde açık kontakt
Maks. çıkış akımı : 100 mA
Analog çıkış : 0 – 10 V 4 – 20 mA 1 – 5 V
Akış karakteristik eğrisi başlangıç değeri : 0 l/min
Akış karakteristik eğrisi bitiş değeri : 50 l/min
Maks. yük direnci akım çıkışı : 500 Ohm
Min. yük direnci gerilim çıkışı : 20 kOhm
Kısa devre dayanımı : evet
Aşırı yük dayanımı : mevcut
Protokol : IO-Link
IO-Link, protokol versiyonu : Cihaz V 1.1
IO-Link, profil : Akıllı sensör profili
IO-Link, işlev sınıfları : İkili veri kanalı (BDC) İşlem verisi değişkeni (PDV) Kimlik Diagnostik Öğretme kanalı
IO-Link, Communication mode : COM2 (38,4 kBaud)
IO-Link, SIO modu desteği : Evet
IO-Link, Port class : A
IO-Link, işlem verileri genişliği IN : 3 bayt
IO-Link, proses verileri içeriği IN : 1 bit BDC (hacim denetimi) 14 bit PDV (akış ölçüm değeri) 2 bit BDC (akış denetimi)
IO-Link, servis verileri içeriği giriş : 32 bit hacim/kütle ölçüm değeri
IO-Link, minimum çevrim süresi : 4 ms
IO-Link, veri belleği gerekli : <500 Byte Çalışma gerilimi aralığı DC : 22 V ... 26 V Boşta çalışma akımı : ≤25 mA Ters polarite koruması : tüm elektrik bağlantıları için Elektrik bağlantısı 1, bağlantı türü : Soket Elektrik bağlantısı 1, bağlantı teknolojisi : M8x1, EN 61076-2-104'e göre A kodlu Elektrik bağlantısı 1, kutup/damar sayısı : 4 Elektrik bağlantısı 1, bağlantı şeması : 00991171 Montaj türü : aksesuarlarla Montaj konumu : herhangi bir Pnömatik bağlantı : Dişi diş G1/8 Pnömatik bağlantı, çıkış yönü : düz Ürün ağırlığı : 90 Gram Gövde malzemesi : PA takviyeli Ortamla temas eden malzemeler : Dövme alüminyum alaşım, anodize Epoksi NBR PA takviyeli Silikon Silikon nitrür yüksek alaşımlı paslanmaz çelik Gösterge türü : Çok renkli LCD ışık Görüntülenebilir birim(ler) : g g/dak l l/dak scft scft/sa scft/dak Ayar seçenekleri : IO-Link Öğretmek ekran ve butonlar aracılığıyla Manipülasyon koruması : IO-Link PIN kodu Koruma türü : IP40 Basınç düşüşü : 12 mbar Koruma sınıfı : III Korozyon direnci sınıfı KBK : 2 - orta derece korozyona maruziyet LABS uygunluğu : VDMA24364-B2-L
