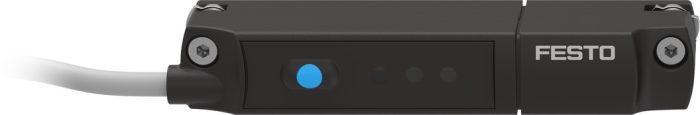

SDAP-MHS-M50-1L-A-E-0.3-M8 – Pozisyon transmitteri

Açıklama

Tasarım : T oluğu için
Sembol : 00995389
Ruhsat : RCM işareti c UL us – Listelenmiş (OL)
CE işareti (bkz. Uygunluk Beyanı) : AB EMC direktifine göre AB RoHS direktifine göre
UKCA işareti (bkz. Uygunluk Beyanı) : EMC için Birleşik Krallık düzenlemelerine göre Birleşik Krallık RoHS düzenlemelerine göre
KC işareti : KC-EMC
Malzeme hakkında not : RoHS uyumlu halojensiz
Ölçme büyüklüğü : Pozisyon
Ölçüm prensibi : manyetik yankı
Algılama aralığı : 0 µm … 50000 µm
Ortam sıcaklığı : -25 °C … 70 °C
Örnekleme aralığı tipik : 1 ms
Maks. hareket hızı : 3 m/s
Çözünme yol : 0.05 mm
Analog çıkış : 4 – 20 mA
Duyarlılık : 0.32 000059
Doğrusallık hatası tipi : ±0,25 mm
Maks. yük direnci akım çıkışı : 500 Ohm
Kısa devre dayanımı : evet
Aşırı yük dayanımı : mevcut
Çalışma gerilimi aralığı DC : 15 V … 30 V
Artakalan dalgalanma : % 10
Ters polarite koruması : tüm elektrik bağlantıları için
Elektrik bağlantısı 1, bağlantı türü : Soketli kablo
Elektrik bağlantısı 1, bağlantı teknolojisi : M8x1, EN 61076-2-104’e göre A kodlu
Elektrik bağlantısı 1, kutup/damar sayısı : 4
Elektrik bağlantısı 1, montaj türü : Vida kilidi
Elektrik bağlantısı 1, bağlantı şeması : 00991171
Çıkış yönü bağlantı : uzunlamasına
Fiş kontakları malzemesi : Altın kaplı bakır alaşımı
Test koşulları hat : Eğilme yorulma mukavemeti: Festo standardına göre Burulma mukavemeti:> 300 000 devir, ±270°/0,1 m Enerji zinciri: > 5 milyon döngü, bükülme yarıçapı 28 mm
Kablo uzunluğu : 0.3 m
Kablo özelliği : Enerji zincirleri için uygun/robotlar için uygun
Kablo kılıfının rengi : gri
Kablo kılıfı malzemesi : TPE-U(PUR)
Montaj türü : vidalanarak sabitlenmiş Yukarıdan oluğa yerleştirilebilir
Montaj konumu : herhangi bir
Ürün ağırlığı : 19 Gram
Gövde malzemesi : Pirinç, nikel kaplı PA takviyeli Polyester yüksek alaşımlı paslanmaz çelik
Somun malzemesi : Nikel kaplı pirinç
Folyo malzemesi : Polyester
Çalışmaya hazır durumu göstergesi : Yeşil LED
Durum göstergesi : Kırmızı LED
Esnek kablo döşemede ortam sıcaklığı : -20 °C … 70 °C
Koruma türü : IP65 IP68
LABS uygunluğu : VDMA24364-B2-L
